Faça aqui o download do modelo de um edifício de dois andares com paredes de madeira laminada cruzada e tetos com vigas de madeira e abra-o com o programa de elementos finitos RFEM.
A superfície de transferência de carga foi utilizada para aplicar as cargas de superfície às barras. Além disso, foram utilizados os respetivos assistentes de carga para as cargas de neve e vento.
Todas as barras e superfícies em madeira foram dimensionadas com o módulo Dimensionamento de madeira.

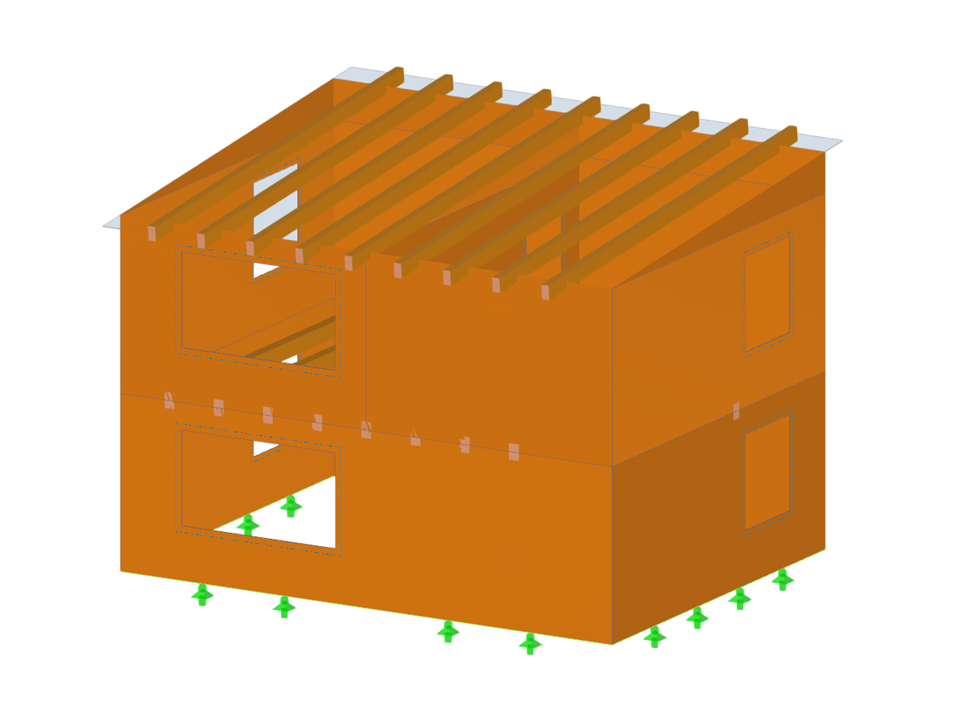

Edifício de madeira laminada cruzada
| Número de nós | 114 |
| Número de linhas | 169 |
| Número de barras | 40 |
| Número de superfícies | 19 |
| Número de sólidos | 0 |
| Número de casos de carga | 9 |
| Número de combinações de cargas | 162 |
| Número de combinações de resultados | 0 |
| Peso total | 11,851 t |
| Dimensões | 8,000 x 5,850 x 7,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Função do programa
Base de dados de conhecimento
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
