Pobierz model dwukondygnacyjnego budynku ze ścianami wykonanymi z drewna klejonego krzyżowo i otwórz go w programie RFEM opartym na MES.
Do przyłożenia obciążeń powierzchniowych do prętów wykorzystano powierzchnię przenoszenia obciążeń. Ponadto dla obciążeń śniegiem i wiatrem zastosowano odpowiednie generatory obciążeń.
Wszystkie drewniane pręty i powierzchnie zostały zwymiarowane przy użyciu rozszerzenia Projektowanie konstrukcji drewnianych.

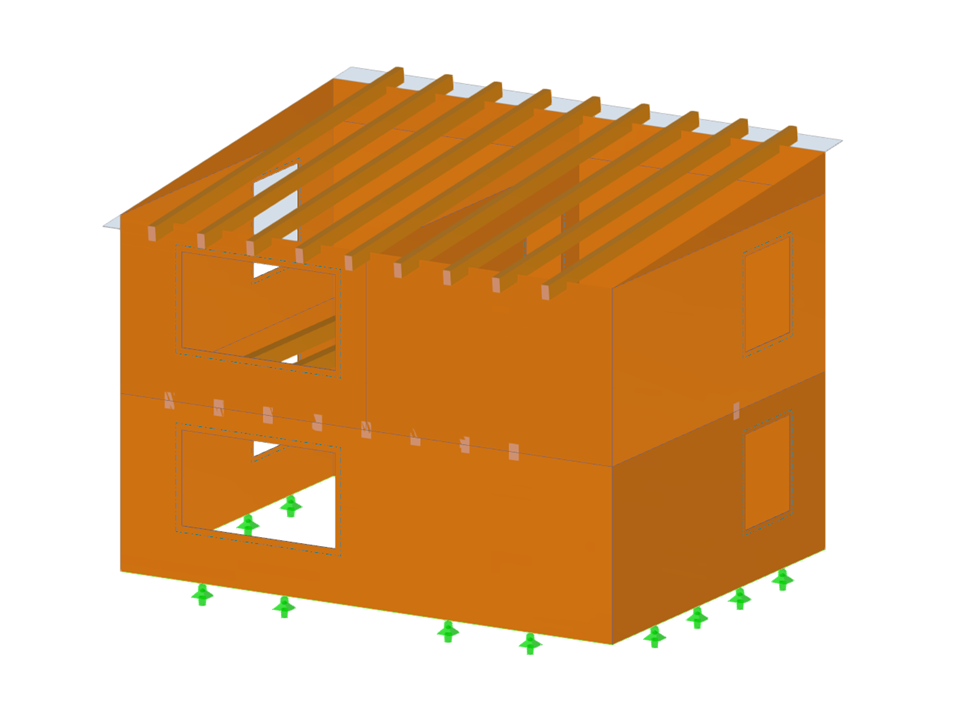

Budynek z drewna klejonego krzyżowo
| Liczba węzłów | 114 |
| Liczba linii | 169 |
| Liczba prętów | 40 |
| Liczba powierzchni | 19 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 9 |
| Ilość KO | 162 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 11,851 t |
| Wymiarowanie | 8,000 x 5,850 x 7,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Baza informacji
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
