Scarica qui il modello di un edificio a due piani con pareti in legno lamellare a strati incrociati e soffitti con travi in legno e aprilo con il software FEA strutturale RFEM.
La superficie di trasferimento del carico è stata utilizzata per applicare i carichi della superficie alle aste. Inoltre, per i carichi da neve e da vento sono state utilizzate le rispettive creazioni guidate di carichi.
Tutte le aste e le superfici in legno sono state progettate utilizzando l'add-on Verifica legno.

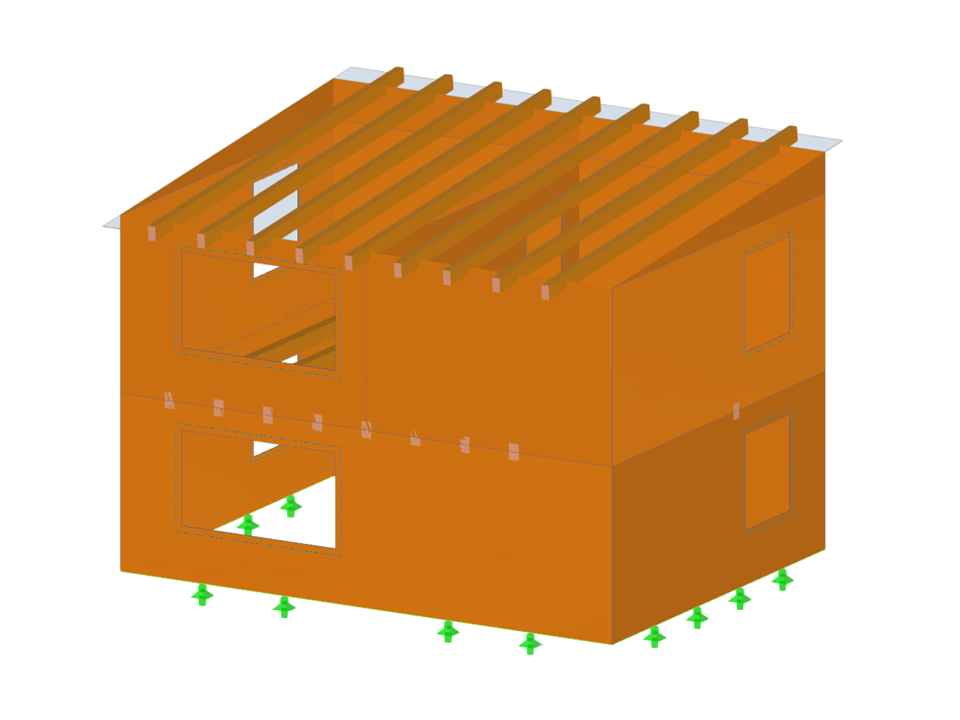

Edificio in Xlam
| Numero di nodi | 114 |
| Numero di linee | 169 |
| Numero di aste | 40 |
| Numero di superfici | 19 |
| Numero di solidi | 0 |
| Numero di casi di carico | 9 |
| Nr. di combinazioni di carico | 162 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 11,851 t |
| Dimensioni | 8.000 x 5.850 x 7.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Utilizzando il tipo di spessore "Pannello trave", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento.
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
