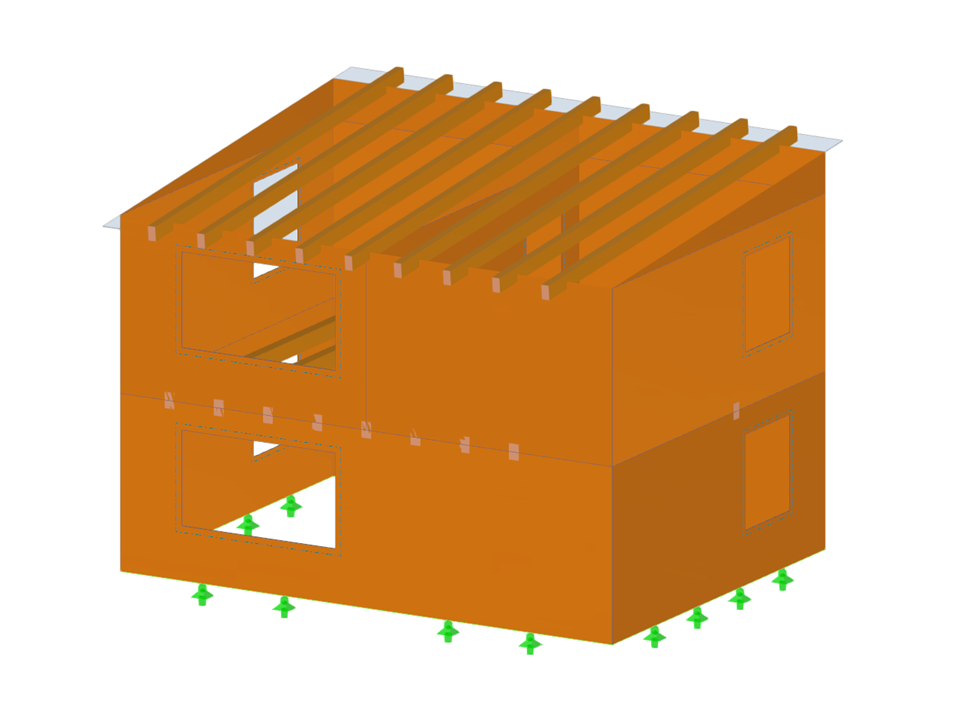

Stáhněte si zde model dvoupodlažní budovy se stěnami z křížem lepeného dřeva a trámovými stropy s dřevěnými nosníky a otevřete ho v programu RFEM pro výpočty MKP.
Plocha pro přenos zatížení byla použita pro aplikování plošného zatížení na pruty. Dále byly použity příslušné generátory zatížení pro zatížení sněhem a větrem.
Všechny dřevěné pruty a plochy byly posouzeny pomocí addonu Posouzení dřevěných konstrukcí.
Stavba z křížem lepeného dřeva
| Počet uzlů | 114 |
| Počet linií | 169 |
| Počet prutů | 40 |
| Počet ploch | 19 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 9 |
| Počet kombinací zatížení | 162 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 11,851 t |
| Rozměry | 8,000 x 5,850 x 7,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
