Manuel en ligne RFEM | Surfaces

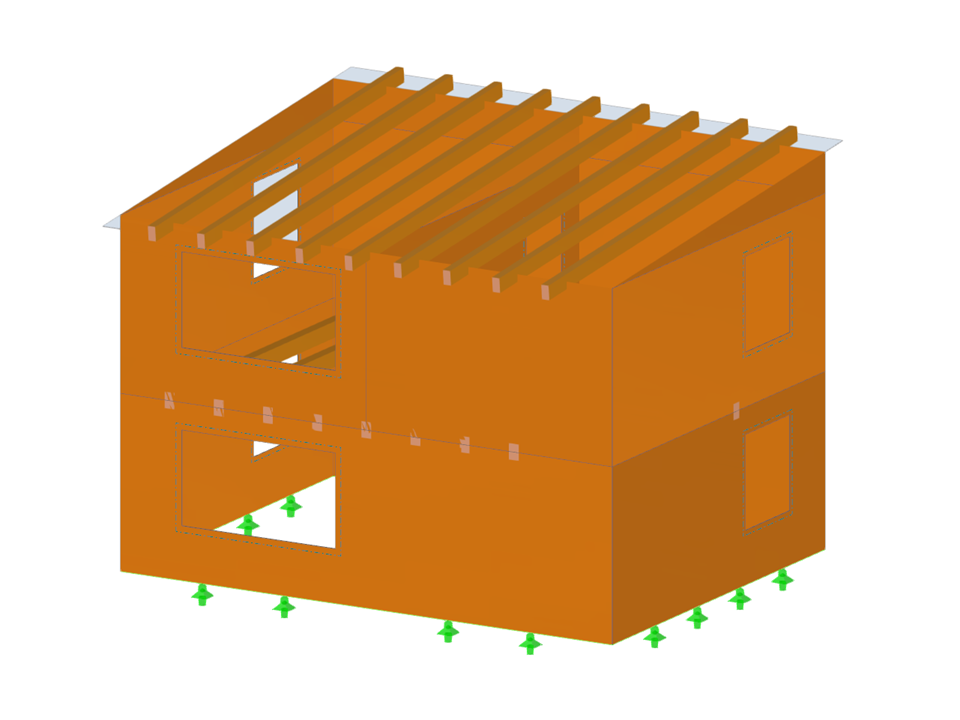

Téléchargez ici le modèle de ce bâtiment de deux étages avec des murs en bois lamellé-croisé et des plafonds avec des poutres en bois et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.
La surface de transfert de charge a été utilisée pour appliquer les charges surfaciques aux barres. De plus, les assistants de charge correspondants ont été utilisés pour les charges de neige et de vent.
Toutes les barres et surfaces en bois ont été vérifiées avec le module Vérification du bois.
Bâtiment en CLT
| Nombre de nœuds | 114 |
| Nombre de lignes | 169 |
| Nombre de barres | 40 |
| Nombre de surfaces | 19 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 9 |
| Nombre de combinaisons de charges | 162 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 11,851 t |
| Cotation fonctionnelle | 8,000 x 5,850 x 7,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Foire aux questions (FAQ)
Fonctionnalité de produit
Fonctionnalité de produit
Avec le type d'épaisseur « Panneau de poutre », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l'assemblage.
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, vous pouvez choisir entre les différents types d'adhésif, et décider la chute de parties de couche carbonisée est possible de sorte qu'une carbonisation accrue soit attendue dans certaines zones de couche.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
Le module complémentaire Vérification du bois pour RFEM 6 / RSTAB 9 est polyvalent et combine de nombreux éléments supplémentaires. [*S16332764*] Module complémentaire Calcul du bois pour RFEM 6
