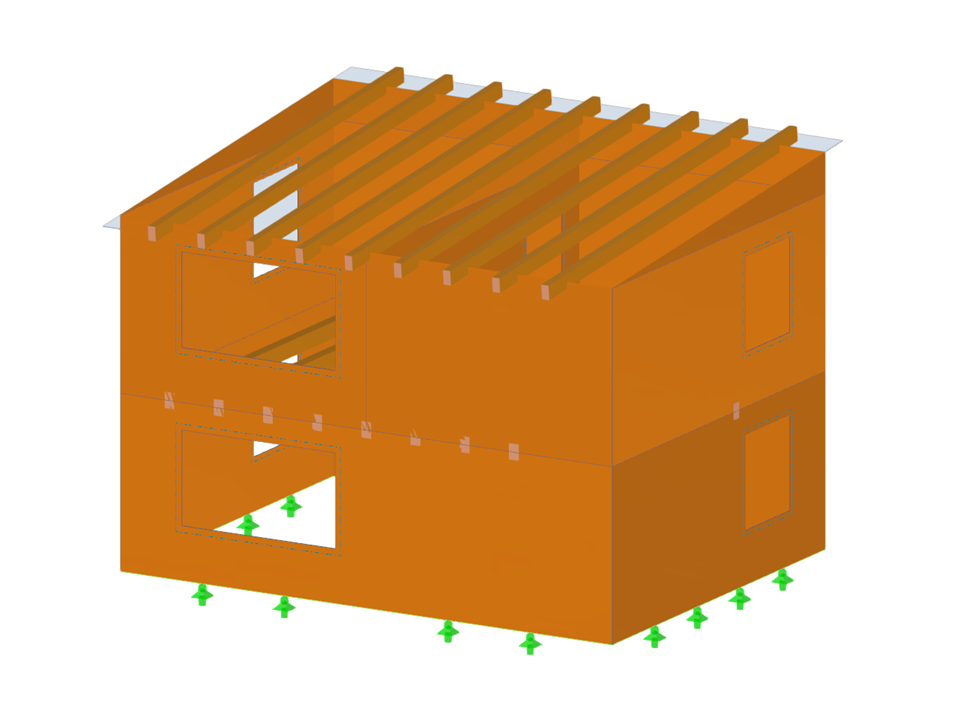

Laden Sie hier das Modell eines zweigeschossigen Gebäudes mit Wänden aus Brettsperrholz und Holzbalkendecken herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Für den Ansatz der Flächenlasten auf die Stäbe wurde die Lastübertragungsfläche verwendet. Zudem wurden für Schnee- und Windlasten die jeweiligen Lastassistenten verwendet.
Sämtliche Holzstäbe und -flächen wurden mithilfe des Add-Ons Holzbemessung bemessen.
Gebäude aus Brettsperrholz
| Anzahl Knoten | 114 |
| Anzahl Linien | 169 |
| Anzahl Stäbe | 40 |
| Anzahl Flächen | 19 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 9 |
| Anzahl Lastkombinationen | 162 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 11.851 t |
| Abmessungen | 8.000 x 5.850 x 7.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
