Faça aqui o download do modelo de um edifício com sótão de estrutura porticada em madeira e abra-o com o programa de elementos finitos RFEM 6.
A superfície de transferência de carga foi utilizada para aplicar as cargas de superfície às barras. Além disso, foram utilizados os respetivos assistentes de carga para as cargas de neve e vento.
Todas as barras de madeira foram dimensionadas com o módulo Dimensionamento de madeira.

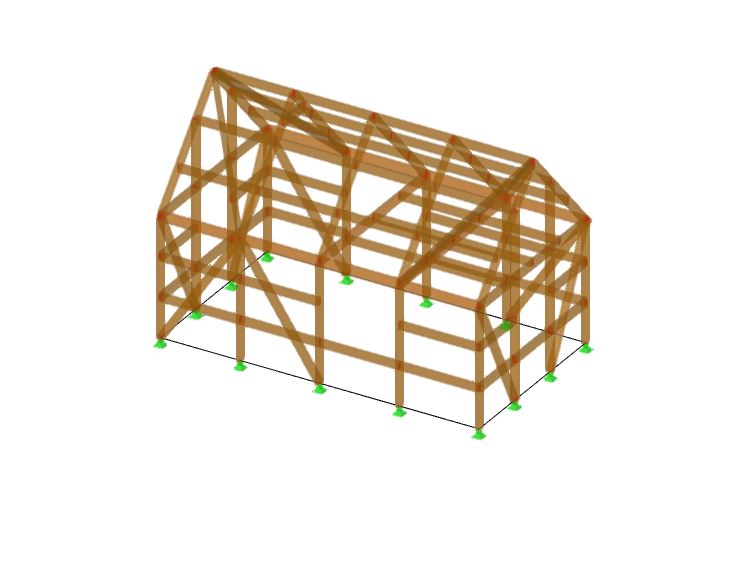

Edifício de estrutura de madeira
| Número de nós | 92 |
| Número de linhas | 112 |
| Número de barras | 98 |
| Número de superfícies | 7 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinações de cargas | 109 |
| Número de combinações de resultados | 0 |
| Peso total | 1,754 t |
| Dimensões | 8,000 x 5,500 x 4,500 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
