Laden Sie hier das Modell eines Gebäudes mit Dachgeschoss in Holzrahmenbauweise herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM 6.
Für den Ansatz der Flächenlasten auf die Stäbe wurde die Lastübertragungsfläche verwendet. Zudem wurden für Schnee- und Windlasten die jeweiligen Lastassistenten verwendet.
Sämtliche Holzstäbe wurden mithilfe des Add-Ons Holzbemessung bemessen.

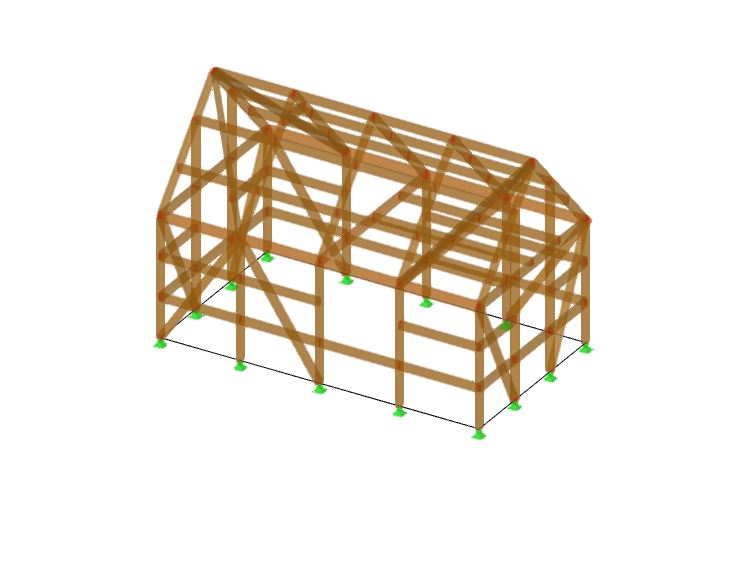

Gebäude in Holzrahmenbauweise
| Anzahl Knoten | 92 |
| Anzahl Linien | 112 |
| Anzahl Stäbe | 98 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 109 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,754 t |
| Abmessungen | 8,000 x 5,500 x 4,500 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Veranstaltung
Veranstaltung
Produkt-Feature
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
Sie möchten gekrümmte Träger (z. B. aus Brettschichtholz) berechnen? Dazu stehen Ihnen verschiedene Querschnittsverteilungen für Stäbe zur Verfügung:
- Gekrümmt
- Satteldachträger mit geneigtem Untergurt und konstanter Höhe
- Satteldachträger mit geneigtem Untergurt und veränderlicher Höhe
- Fischbauchträger | Parabelförmig
Für die Bemessungsauflager können Sie eine Querkraftabminderung berücksichtigen. Damit ist es Ihnen möglich, den Schubnachweis mit der maßgebenden Querkraft im Abstand der Trägerhöhe vom Auflagerrand zu führen.
