Descargue aquí el modelo de un edificio con un ático hecho de una estructura de madera y ábralo con el software RFEM 6 de análisis de estructuras por elementos finitos.
La superficie de transmisión de cargas se utilizó para aplicar las cargas superficiales a las barras. Además, se utilizaron los asistentes de carga respectivos para cargas de nieve y viento.
Todas las barras de madera se calcularon utilizando el complemento Cálculo de madera.

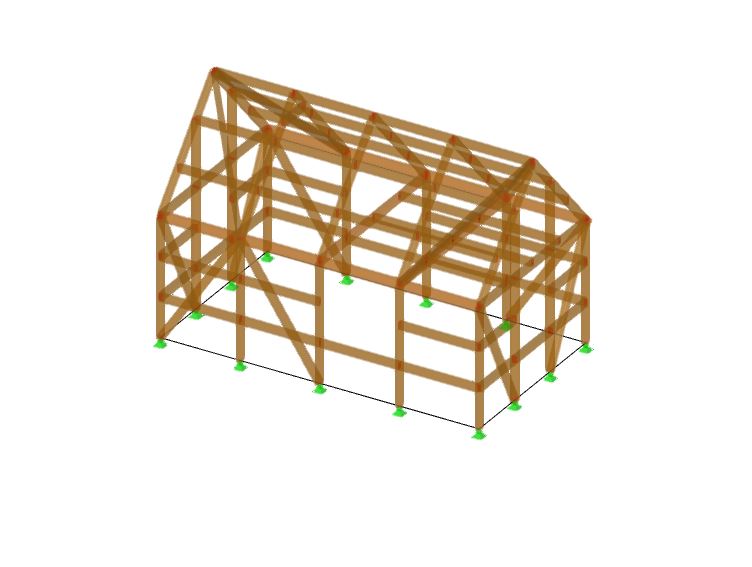

Edificio de entramado de madera
| Número de nudos | 92 |
| Número de líneas | 112 |
| Número de barras | 98 |
| Número de superficies | 7 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 109 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1,754 t |
| Dimensiones | 8,000 x 5,500 x 4,500 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
