Manuel en ligne RFEM | Surfaces
Téléchargez ici le modèle de ce bâtiment avec un grenier en charpente bois et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
La surface de transfert de charge a été utilisée pour appliquer les charges surfaciques aux barres. De plus, les assistants de charge correspondants ont été utilisés pour les charges de neige et de vent.
Toutes les barres en bois ont été vérifiées avec le module Vérification du bois.

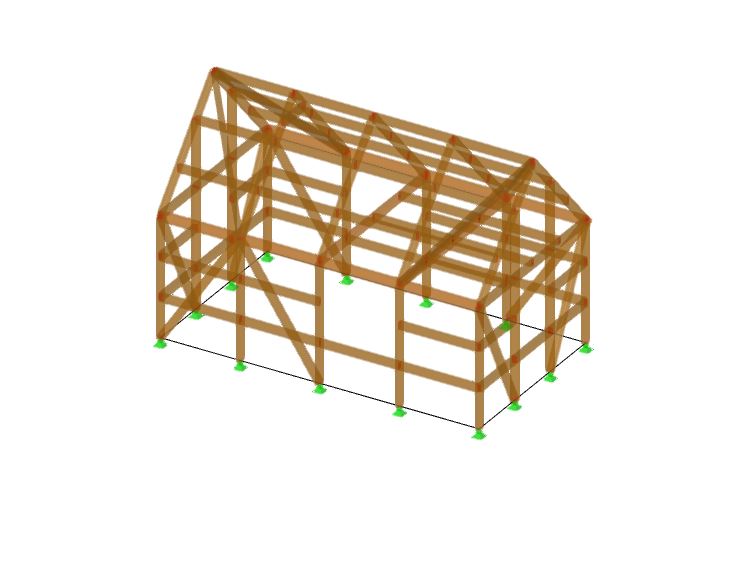

Bâtiment à ossature bois
| Nombre de nœuds | 92 |
| Nombre de lignes | 112 |
| Nombre de barres | 98 |
| Nombre de surfaces | 7 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 109 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,754 t |
| Cotation fonctionnelle | 8,000 x 5,500 x 4,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
