Online manuál programu RFEM - Plochy (anglicky)

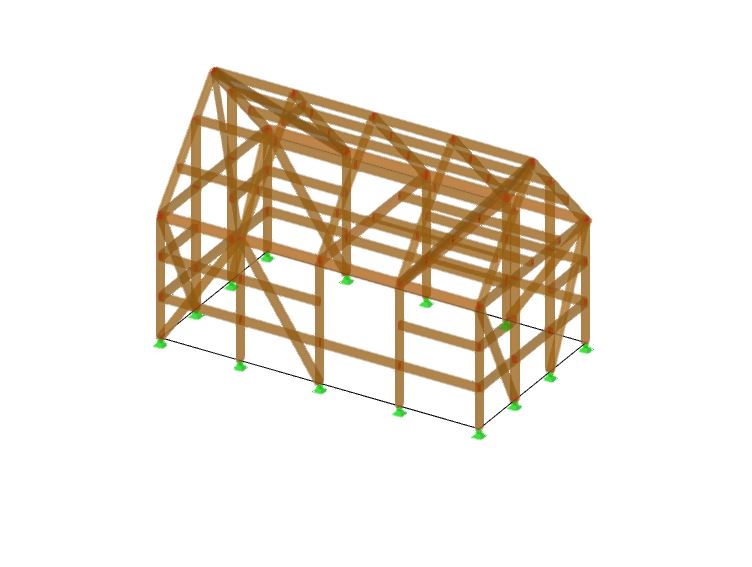

Stáhněte si zde model budovy s podkrovím z dřevěné rámové konstrukce a otevřete ho v programu RFEM 6 pro výpočty MKP.
Plocha pro přenos zatížení byla použita pro aplikování plošného zatížení na pruty. Dále byly použity příslušné generátory zatížení pro zatížení sněhem a větrem.
Všechny dřevěné pruty byly posouzeny pomocí addonu Posouzení dřevěných konstrukcí.
Dřevěná rámová budova
| Počet uzlů | 92 |
| Počet linií | 112 |
| Počet prutů | 98 |
| Počet ploch | 7 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 109 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,754 t |
| Rozměry | 8,000 x 5,500 x 4,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Databáze znalostí
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Chcete počítat zakřivené nosníky (např. z lepeného lamelového dřeva)? Pro tento účel můžete pro pruty použít různé průběhy průřezů:
- Zakřivený
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník sedlové střechy se šikmým dolním pásem a proměnnou výškou
- Nosník proměnného průřezu | Parabolický
U návrhových podpor lze zohlednit redukci posouvající síly. Posouzení na smyk tak můžete provést na základě rozhodující posouvající síly ve vzdálenosti výšky nosníku od okraje podpory.
