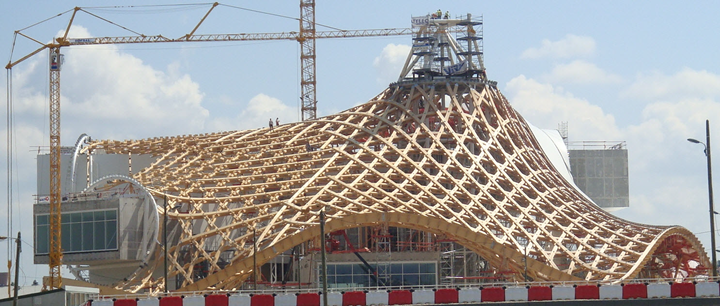

Centro Pompidou-Metz, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O edifício "Centre Pompidou-Metz" é uma secção do museu de artes contemporâneas "Centre Georges Pompidou" em Paris, um dos museus mais relevantes do mundo.

Planeamento estrutural Dimensionamento de madeira
SJB.Kempter.Fitze AG, Eschenbach, Alemanha
www.sjb.ch
Construção Empreiteiro geral
Demathieu & Bard
Paris, França
www.demathieu-bard.fr

Construção em madeira
Holzbau Amann GmbH, Weilheim-Bannholz, Alemanha
www.holzbau-amann.de
Arquitetura Shigeru Ban Architects Europe
Jean de Gastines Architectes
Cliente Metz Métropole, França
www.metzmetropole.fr

Estrutura

O edifício, desenhado pelo arquiteto japonês Shigeru Ban, representa, numa escala ampliada, um chapéu de palha chinês (dimensões exteriores: 100 m x 100 m), no qual a palha está entrelaçada em três direções, de forma a dividir a superfície em hexágonos e triângulos regulares.

O chapéu é penetrado por três grandes tubos em betão armado, amontoados uns em cima dos outros. O topo do chapéu simboliza uma torre em aço hexagonal.

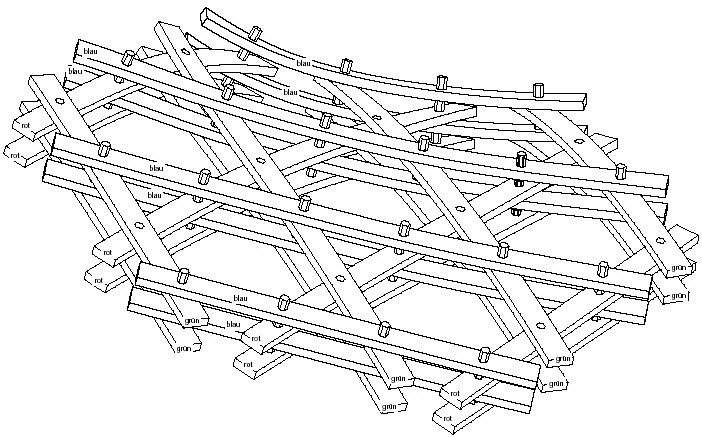

A estrutura portante da cobertura de madeira é constituída por cordas de várias camadas cruzadas. Estas foram executadas em madeira laminada colada curvada, que nos pontos de cruzamento foram unidas por barras roscadas pré-esforçadas e molas de disco, de maneira que a transmissão estática de forças nas juntas fica assegurada pelo atrito.

As cordas, dispostas de forma paralela, foram unidas entre si com painéis de contraplacados e parafusos roscados e ficam assim com o efeito de viga de Viereendel com ligações semirrígidas.

Dimensionamento

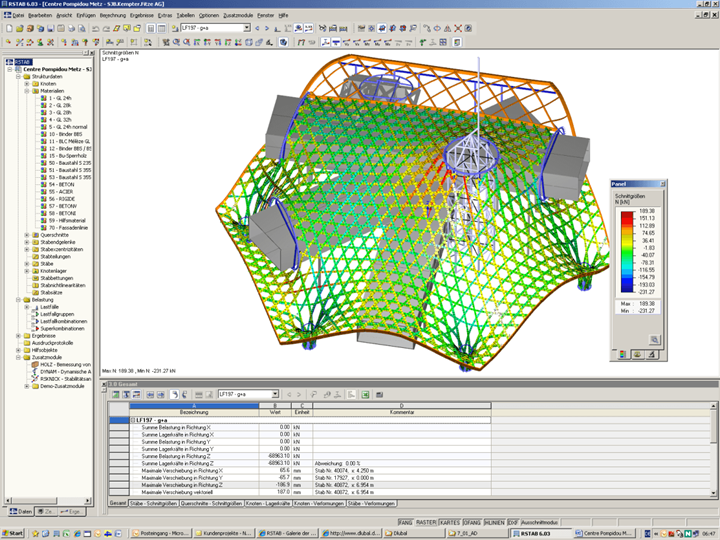

O dimensionamento deste sistema complexo composto por, aproximadamente, 41 000 barras esteve a cargo da empresa suíça SJB.Kempter.Fitze AG, que utilizou o RSTAB e os módulos adicionais TIMBER, DYNAM, e RSBUCK.

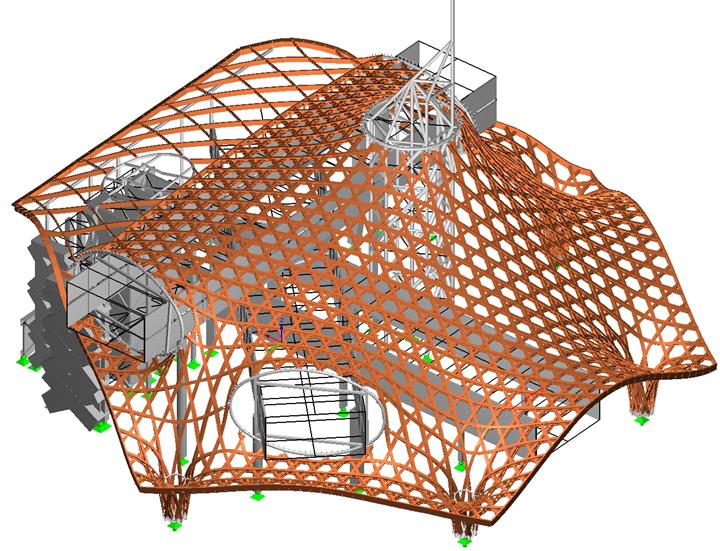

Toda a estrutura de apoio em aço e betão armado foi dimensionada através de um sistema "simplificado", para considerar com precisão suficiente os efeitos resultantes da dependência mútua. Para calcular os esforços internos e os elementos estruturais, todas as cordas e placas de corte, assim como as secções de junta tiveram de ser modeladas com a respetiva orientação no espaço.

As situações de carregamento foram determinadas pelo CSTB (Centre scientifique et technique du bâtiment) em extensos ensaios de canais de vento. Além das cargas de peso próprio, da temperatura e das ações variáveis, o dimensionamento incluiu ainda 96 casos de carga de vento, 80 casos de carga de neve e as resultantes cargas de membrana.

Por fim, foi utilizado o software de elementos finitos RFEM para a modelação e o dimensionamento de 216 ligações com a estrutura em aço.
