Centre Georges Pompidou-Metz in Parigi

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore Visualizza il testo originale

12. dicembre 2010

Francia RSTAB Strutture in legno

Statica e costruzione Costruzione in legno di ingegneria strutturale
SJB.Kempter.Fitze AG, Eschenbach, Germania
www.sjb.ch.
Investitore General Contractor
Demathieu & Bard
Parigi, Francia
www.demathieu-bard.fr

Costruzione in legno
Holzbau Amann GmbH, Weilheim-Bannholz, Germania
www.holzbau-amann.de
Architettura Shigeru Ban Architects Europe
Jean de Gastines Architectes
Committente Metz Métropole, Francia
www.metzmetropole.fr

Il centro artistico e culturale "Centre Pompidou-Metz" in Francia è una succursale del museo di arte moderna e contemporanea "Centre Georges Pompidou" di Parigi, uno dei musei più importanti del mondo.

Struttura

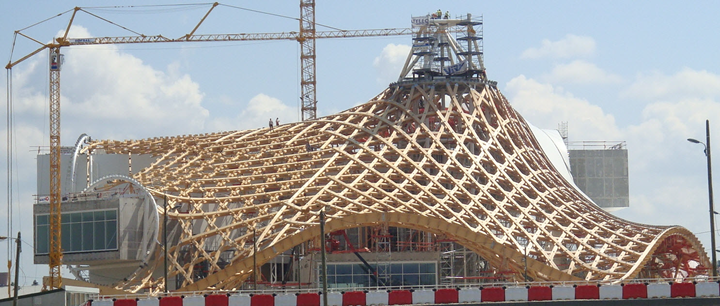

Il progetto è dell'architetto giapponese Shigeru Ban e rappresenta un modello sovradimensionato (dimensioni esterne: 100 mx 100 m), dove la cannuccia è intrecciata in tre direzioni in modo tale che la superficie sia divisa in esagoni e triangoli regolari.

Il cappello è penetrato da tre grandi tubi di cemento armato impilati uno sopra l'altro. La parte superiore del cappello è simboleggiata da una torre in acciaio esagonale.

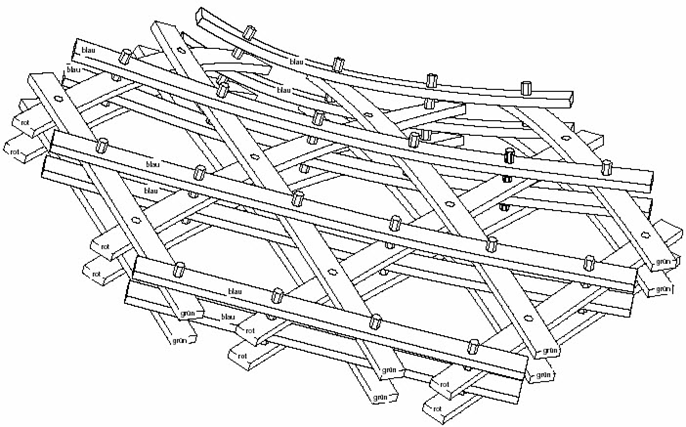

La struttura del tetto in legno è costituita da corde incrociate multistrato. Questi erano realizzati in legno lamellare incollato curvo, che erano collegati ai punti di incrocio (Dollen) da barre filettate precompresse e molle a disco, in modo che la trasmissione della forza statica nei giunti fosse assicurata dall'attrito.

Le corde parallele erano collegate tra loro con pannelli di compensato e viti completamente filettate, dando loro l'effetto di un quarto di trave con una connessione flessibile.

Verifica di progetto

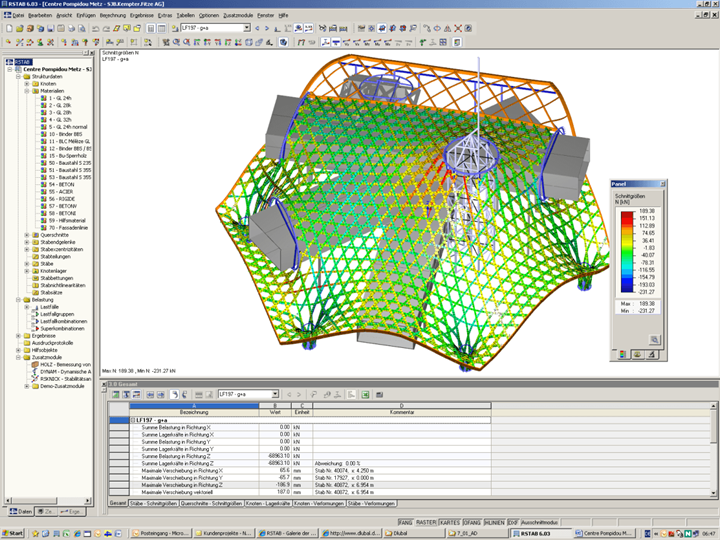

Il compito dell'azienda SJB.Kempter.Fitze AG era quello di progettare questo complesso sistema composto da circa 41.000 membri con l'aiuto di RSTAB e dei moduli aggiuntivi TIMBER, DYNAM e RSBUCK.

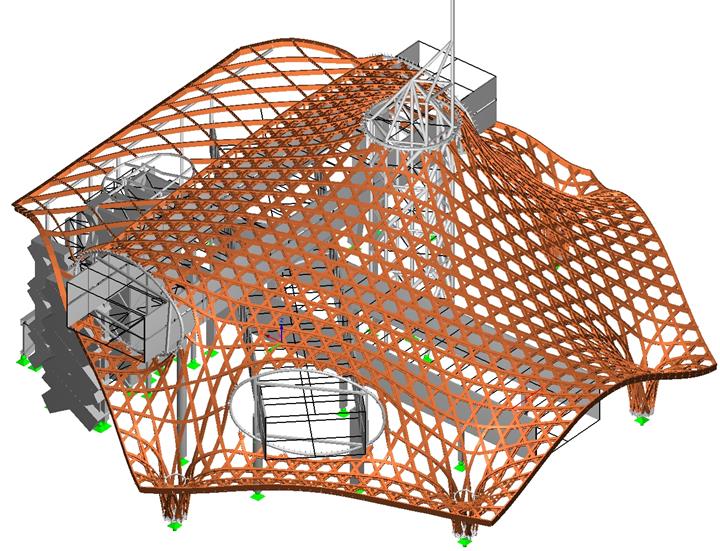

La sottostruttura in acciaio e cemento armato è stata completamente considerata con un sistema "semplificato" al fine di catturare gli effetti delle reciproche dipendenze con sufficiente precisione. Al fine di calcolare le forze interne nelle connessioni e nei componenti strutturali, è stato necessario modellare ciascun accordo, ciascuna tavola di taglio e le sezioni Dollen con il loro corrispondente orientamento nello spazio.

Le situazioni di carico sono state determinate dal CSTB (Centre scientifique et tecnica du bâtiment) in numerosi test in galleria del vento. Oltre al peso proprio, alla temperatura e ai carichi effettivi, sono stati applicati 96 casi di carico del vento, 80 casi di carico della neve e i carichi risultanti della membrana.

Per il calcolo della struttura in legno, è stata aggiunta la modellazione e la progettazione di 216 connessioni alla struttura in acciaio con l'aiuto del programma 3D-FEA RFEM.
