Centre Georges Pompidou-Metz, en France

Projet Client

Ce texte a été traduit par Google Translate Lire le texte source

12 décembre 2010

France RSTAB Structures en bois

Bureau d'études
SJB.Kempter.Fitze AG
Eschenbach, Suisse
www.sjb.ch
Construction Entreprise générale
Demathieu & Barde
Paris, France
www.demathieu-bard.fr

Construction en bois
Holzbau Amann GmbH, Weilheim-Bannholz, Allemagne
www.holzbau-amann.de
Architecture Shigeru Ban
Jean de Gastines
Maître d'ouvrage
Communauté d'Agglomération de Metz Métropole, France
www.metzmetropole.fr

Le Centre Pompidou-Metz est une antenne décentralisée du Centre national d'art et de culture Georges-Pompidou de Paris, l'un des musées d'Art moderne et contemporain les plus importants au monde.

Structure

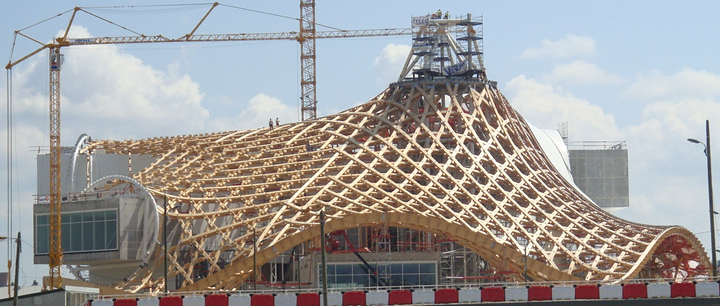

Le dessin a été réalisé par l'architecte japonais Shigeru Ban et représente une surdimensionnée (dimensions extérieures: 100 mx 100 m), où la paille est tressée en trois directions, de sorte que la surface est divisée en hexagones et triangles réguliers.

Le chapeau est traversé par trois grands tubes en béton armé empilés les uns sur les autres. Le haut du chapeau est symbolisé par une tour hexagonale en acier.

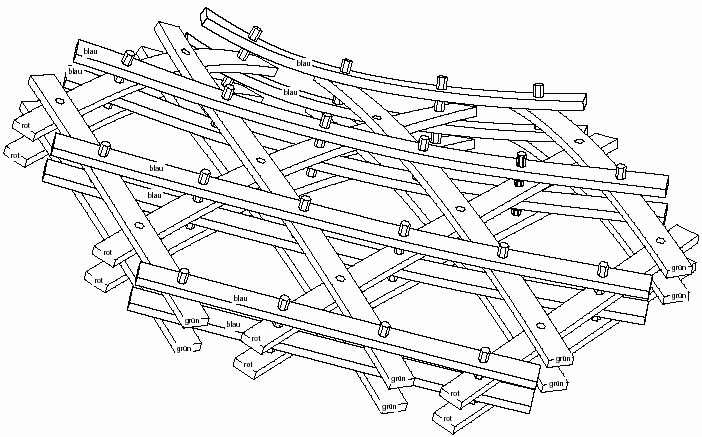

La structure de la toiture en bois est composée de traverses multicouches. Ceux-ci étaient en bois lamellé-collé courbé, reliés aux points de passage (Dollen) par des tiges filetées précontraintes et des ressorts à disques, de sorte que la transmission de l'effort statique dans les articulations soit assurée par frottement.

Les membrures parallèles étaient reliées entre elles par des panneaux en contreplaqué et des vis entièrement filetées, ce qui leur donnait l’effet d’une poutre quart avec une connexion flexible.

Calcul

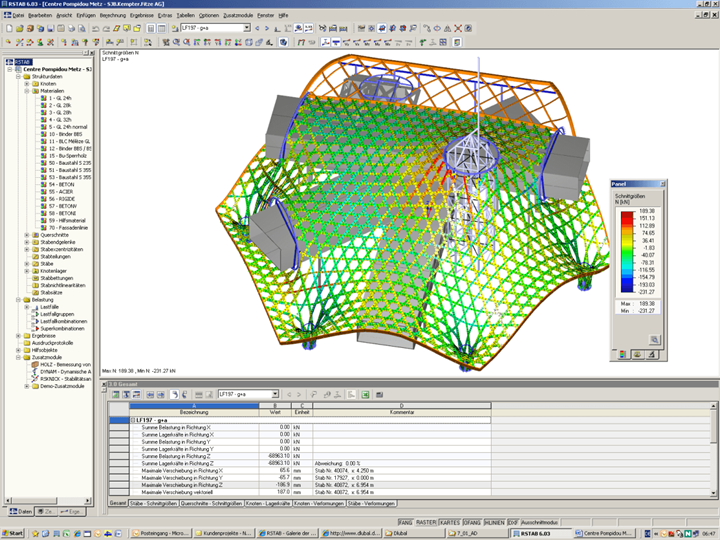

La société SJB.Kempter.Fitze AG a été chargée de concevoir ce système complexe composé d'environ 41 000 barres à l'aide de RSTAB et des modules additionnels TIMBER, DYNAM et RSBUCK.

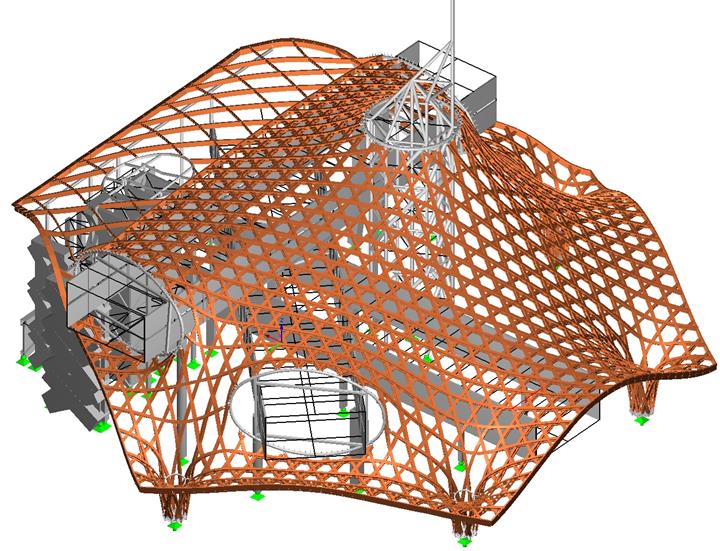

La sous-structure en acier et béton armé a été entièrement considérée avec un système «simplifié» afin de saisir avec suffisamment de précision les effets des dépendances mutuelles. Afin de calculer les efforts internes dans les assemblages et les composants structuraux, il a été nécessaire de modéliser chaque membrure, chaque panneau de cisaillement et les sections de Dollen avec l'orientation correspondante dans l'espace.

Les situations de charge ont été déterminées par le CSTB (Centre scientifique et technique du bâtiment) lors de tests approfondis en soufflerie. Outre le poids propre, la température et les charges efficaces, 96 cas de charge de vent, 80 cas de neige et les charges de membrane résultantes ont été appliqués.

Pour le calcul de la structure en bois, la modélisation et la conception de 216 connexions à la structure en acier à l'aide du programme 3D-FEA RFEM ont été ajoutées.
