Centre Georges Pompidou-Metz en París, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El centro de artes y cultura "Centre Pompidou-Metz" en Francia es una sección del museo "Centre Georges Pompidou" de París, uno de los museos más importantes del mundo.

Análisis estructural Ingeniería estructural de madera
SJB.Kempter.Fitze AG, Eschenbach, Alemania
www.sjb.ch.
Construcción Contratista principal
Demathieu & Bard
París, Francia
www.demathieu-bard.fr

Construcción en madera
Holzbau Amann GmbH, Weilheim-Bannholz, Alemania
www.holzbau-amann.de
Arquitectura Shigeru Ban Architects Europe
Jean de Gastines Architectes
Inversor Metz Métropole, Francia
www.metzmetropole.fr

Estructura

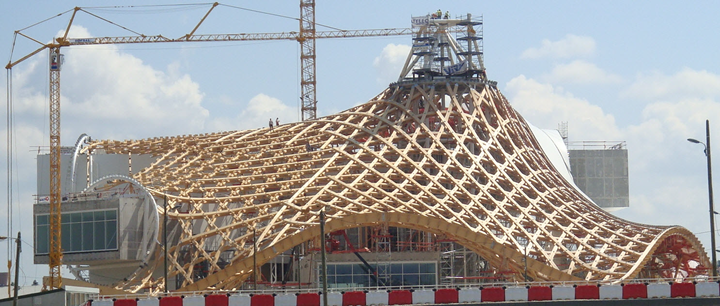

El edificio fue diseñado por Shigeru Ban, un arquitecto japonés, y representa un sombrero de paja de grandes dimensiones (dimensiones externas: 100 x 100 m), que es penetrado por tres grandes tuberías apiladas de hormigón armado.

El sombrero está agujereado con tres grandes tubos de hormigón armado apilados uno encima del otro. La punta del sombrero está coronada por una torre de acero hexagonal.

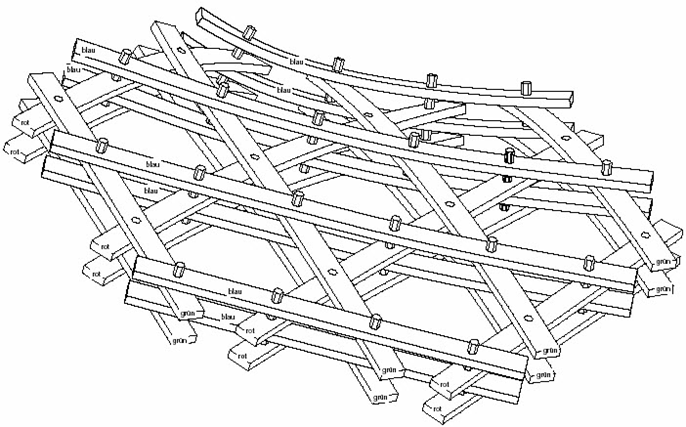

La cubierta de la estructura compuesta de madera se compone de múltiples cordones cruzados. Éstos se realizaron con madera laminada encolada curvada, los cuales se unieron a los puntos de cruce (pasadores) mediante barras roscadas pretensadas y resortes de disco para que la transmisión de energía estática esté garantizada por la fricción en las uniones.

Los cordones paralelos se unieron entre sí mediante paneles de madera contrachapada y rosca completa. De este modo tienen el efecto de vigas Vierendeel con uniones semirrígidas.

Cálculo

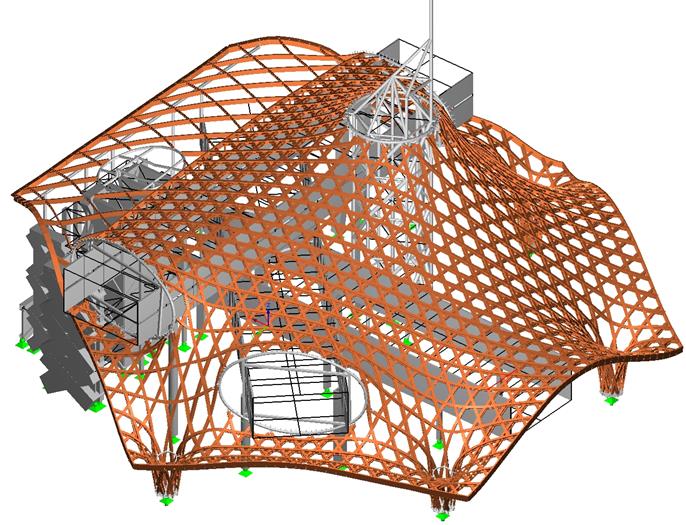

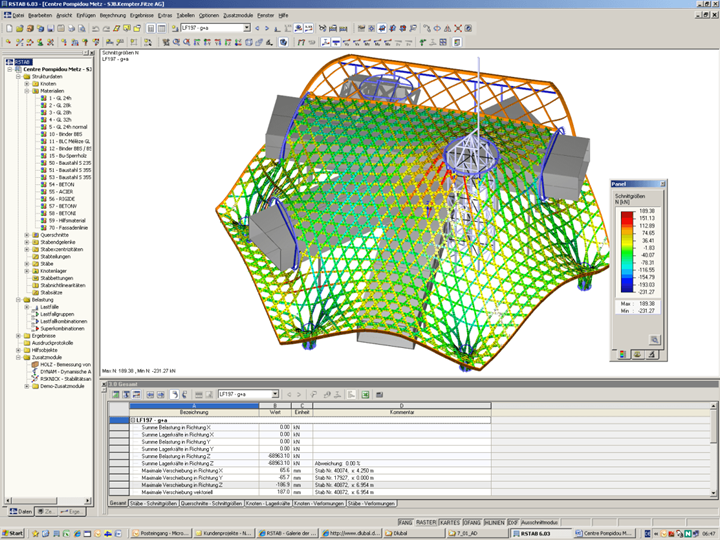

El dimensionado de este complejo sistema de aproximadamente 41.000 barras fue tarea de la empresa suiza SJB.Kempter.Fitze, la cual utilizó RSTAB y los módulos adicionales TIMBER, DYNAM, y RSBUCK.

La estructura de soporte entera compuesta de acero y hormigón armado fue diseñada por medio de un sistema "simplificado" para considerar apropiadamente los efectos resultantes de la dependencia mutua. Para calcular los esfuerzos internos en las uniones y componentes estructurales, se tuvo que modelar cada cordón, cada placa a cortante y las secciones de los pasadores con su correspondiente orientación en el espacio.

Las situaciones de carga se determinaron por el CSTB ("Centre scientifique et technique du bâtiment") a través de pruebas completas de túnel de viento. Además del peso propio, las cargas de temperatura y las sobrecargas de uso, se plantearon las cargas de 96 casos de viento, 80 casos de nieve y de ello las cargas de la membrana resultantes.

Finalmente, para modelar, calcular y dimensionar las 216 conexiones a la estructura de acero se utilizó el software RFEM de análisis por elementos finitos en 3D.
