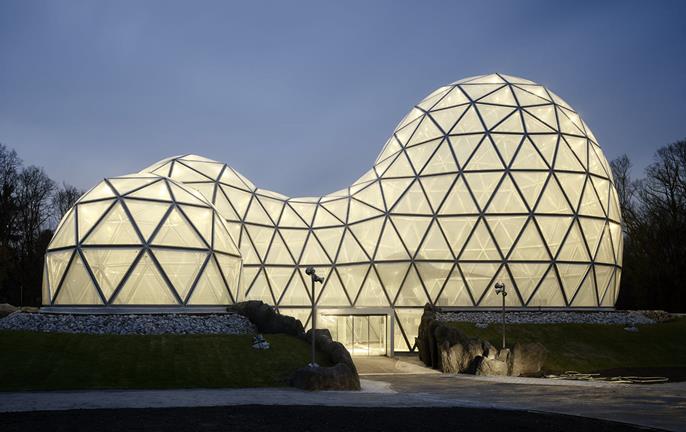

德国 Saurierpark Kleinwelka 恐龙公园入口建筑 “Mitoseum”

德国 Bautzen 附近的恐龙公园 Kleinwelka 的入口结构高度 22 米,象征意义是有丝分裂。 有丝分裂是一种细胞分裂,被称作是生命起源的形式。 该座仿生结构建筑是由 1,389 个钢管构件和 269 个节点组装而成。

该项目共使用钢材 92.6 吨。 半透明屋顶的总面积约为 24757 平方米,由 463 个 ETFE 箔垫组成。

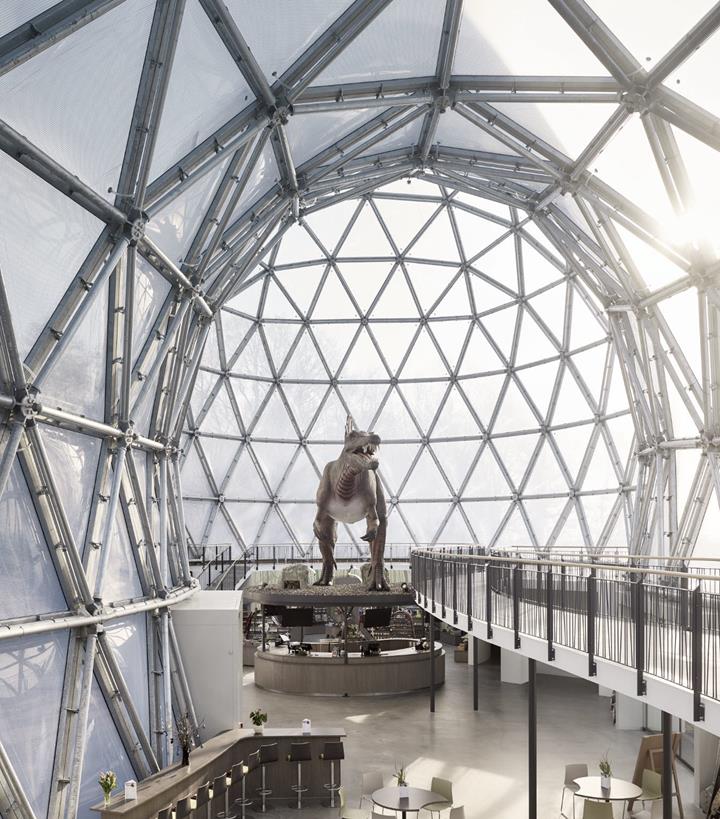

馆内除了入口处外,还设有纪念品商店、洗手间、冒险区等。 参观者还会在正门处看到一个巨大的棘龙。

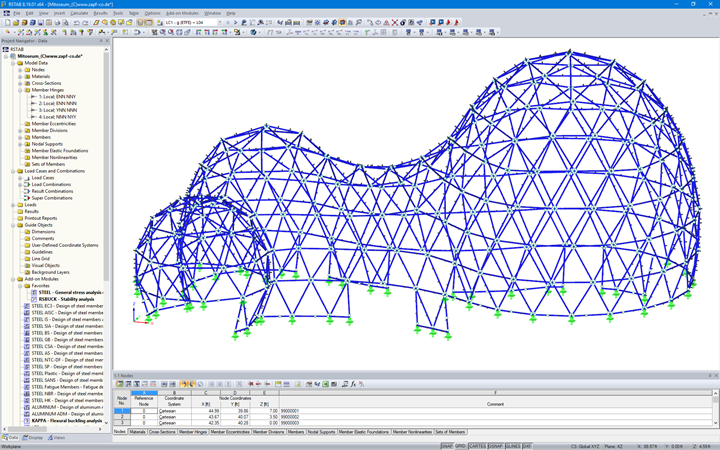

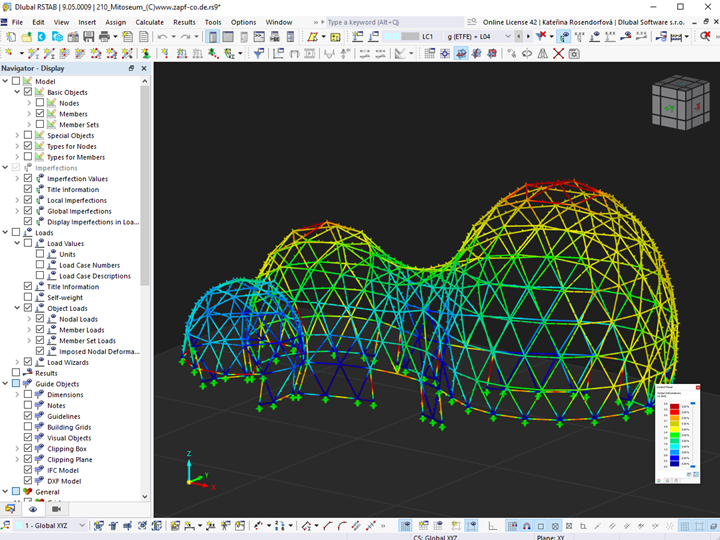

位于圣彼得堡的 Stahlbau Hahner GmbH 和位于汉堡的 rimpf Architektur 在“2017 年德国建筑展览会”(第三届)上获得了该建筑结构的奖项。 地点, 建筑风格)。 zapf & co 的工程师们 位于 Strausberg 的这家公司主要负责结构设计,钢结构详图设计以及膜结构的施工安装等。 空间结构在 RSTAB 中进行分析,垫子在 Easy 中进行分析。

“Mitoseum”是一种壮观而环保的轻型钢结构膜结构。

业主 Beteiligungs- und Betriebsgesellschaft Bautzen mbH, Bautzen
www.bb-bautzen.de
建筑设计 汉堡 rimpf Architektur
www.rimpf.de
静力分析(SA) 扎普夫公司– Structure Engineering GmbH, Strausberg
www.zapf-co.de

结构工程师 + 建筑工程 Conrad Hansen, Kiel
www.sf-ingenieure.de
建筑总承包商 Velabran GmbH,慕尼黑
velabran.com


项目说明

模型数据

节点数目: 3452
杆件数目: 3920
荷载工况数目 50
荷载组合数目 95
总重量 35,643 t
翘曲区域尺寸 45.245 x 25.330 x 22.913 m
软件版本 8.19.01
