Estructura de entrada "Mitoseum" en el parque de dinosaurios Kleinwelka, Alemania
Proyecto de cliente
-
01
Imagen - Entrada del edificio "Mitoseum" en el parque de dinosaurios Kleinwelka (© zapf & co., Michael Moser Images)
-
01
Imagen - Edificio de recepción "Mitoseum" en el parque de dinosaurios Kleinwelka
-
01
Imagen - Estructura de acero biónica | Estructura de entrada 'Mitoseum' en el parque de dinosaurios de Kleinwelka, Alemania | www.zapf-co.de

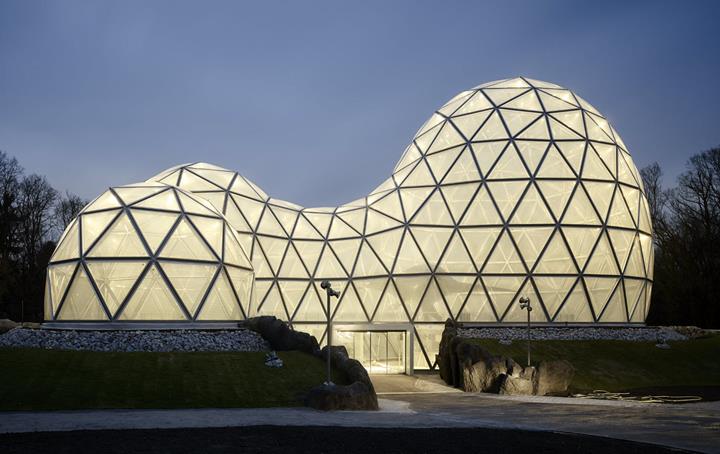

La estructura de entrada al parque de dinosaurios Kleinwelka, cerca de Bautzen, Alemania, tiene una altura total de 22 metros y se asemeja a la mitosis. La mitosis es un tipo de división celular y el origen de la vida. La estructura biónica está compuesta por 1 389 barras de tubos de acero ensamblados en 269 uniones.
| Cliente |
Beteiligungs- und Betriebsgesellschaft Bautzen mbH, Bautzen, Alemania www.bb-bautzen.de |
| Arquitecto |
rimpf Architektur, Hamburgo, Alemania www.rimpf.de |
| Análisis estructural |
zapf & co. - structural engineering GmbH, Strausberg, Alemania www.zapf-co.de Ingenieurbüro für Struktur + Festigkeit Conrad Hansen, Kiel, Alemania www.sf-ingenieure.de |
| Contratista general |
Velabran GmbH, Munich, Alemania velabran.com |
Modelo
Para el proyecto se usaron un total de 84 toneladas de acero. El techo translúcido con una superficie total de 2 300 m² se compone de 463 cojines de láminas de teflón (ETFE).

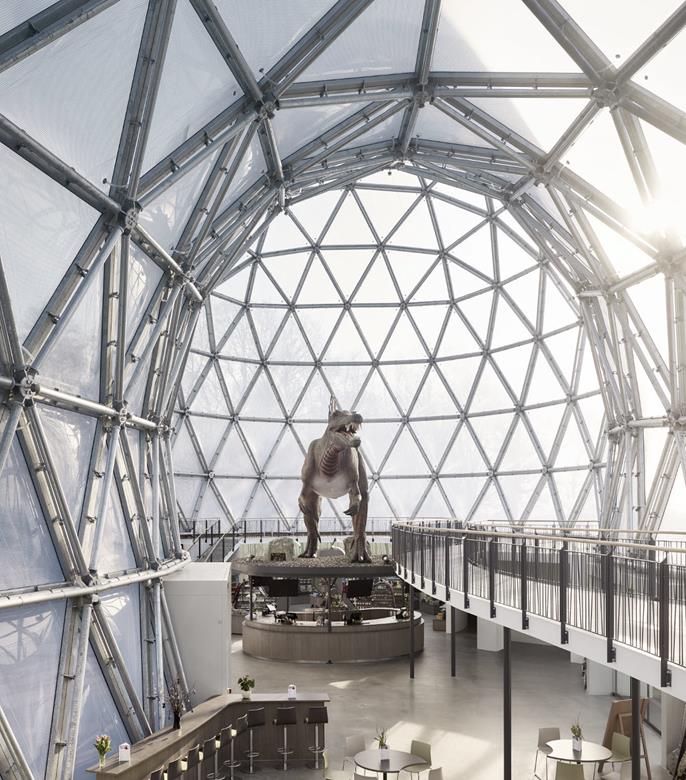

Además del área de entrada, en el edificio también se encuentran una tienda de recuerdos, servicios, áreas de aventura y una galería. Los visitantes también notarán que un coloso Espinosaurio les da la bienvenida en la entrada principal.

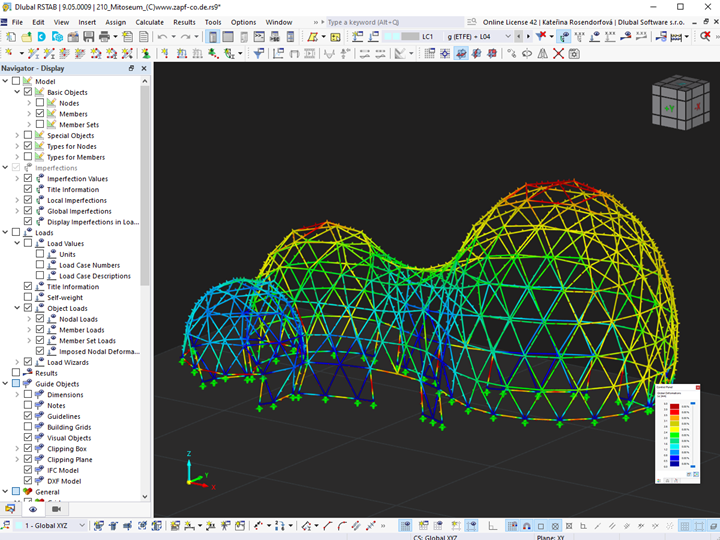

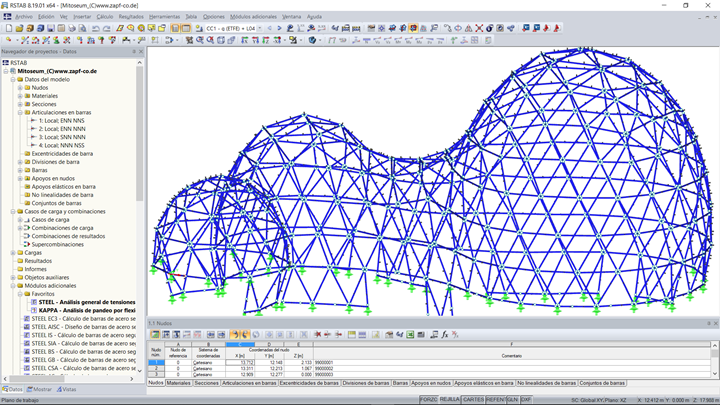

Stahlbau Hahner GmbH en Petersberg y rimpf Architektur en Hamburgo recibieron un premio por la estructura en "Deutscher Verzinkerpreis 2017" (3er puesto de arquitectura). Los ingenieros de zapf & co. de Strausberg fueron responsables del análisis de la estructura de acero y los cojines de láminas. La estructura espacial se analizó en RSTAB y los cojines de teflon en Easy.
El "Mitoseum" es una construcción ligera espectacular de acero y membranas y al mismo tiempo respetuosa con el medio ambiente.
