Edifício residencial em Los Mochis, Sinaloa, México
Projeto de cliente da Dlubal
A JCR Estructural projetou este edifício residencial localizado na cidade de Los Mochis, no estado de Sinaloa, no México. A casa está dividida em duas áreas: a casa principal com espaços residenciais e uma zona independente no jardim para fins recreativos.
| Cálculo estrutural |
JCR Estructural - Ing. Alberto Cervantes Los Mochis, Sinaloa México www.jcrestructural.com |
Parâmetros do modelo
Modelo

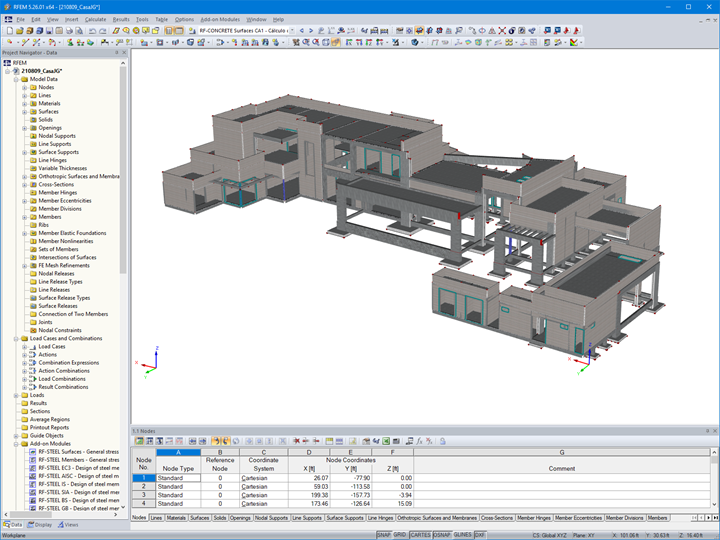

A estrutura é constituída por lajes de betão unidirecionais suportadas por pilares e vigas de betão armado. Algumas vigas têm uma altura elevada e servem também como elementos arquitetónicos. Foram também introduzidos alguns pilares em aço estrutural de forma a ficarem integrados esteticamente com os painéis de vidro exteriores.
A viga maior tem um vão de 18,6 m e suporta a laje de um terraço que, por sua vez, gera um alpendre aberto de acesso à piscina. Esta viga tem uma altura de 155 cm e uma largura de 45 cm. A alvenaria está disposta estruturalmente e toda a estrutura está assente num apoio elástico não linear na zona sísmica. O modelo foi dimensionado com uma análise dinâmica, tendo em conta um comportamento não linear.

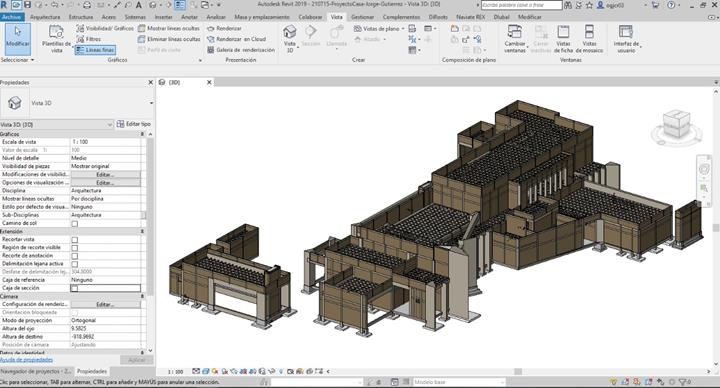

Para o dimensionamento em betão armado, foi utilizado o RFEM em conjunto com o módulo adicional RF-CONCRETE. O dimensionamento foi realizado de acordo com a norma americana ACI. Após o cálculo, foi utilizado o programa de CAD Revit para a continuação do planeamento.
Local do projeto
Los Mochis, SinaloaPalavras-chave
Edifício residencial Betão armado
