Immeuble résidentiel à Los Mochis, Sinaloa, Mexique

Projet Client

Retour vers les Projets Clients

CP 001215 | Immeuble résidentiel à Los Mochis, Sinaloa, Mexique

01
Vue d'ensemble d'un bâtiment résidentiel (© JCR Estructural)

02
Vue latérale (© JCR Estructural)

04

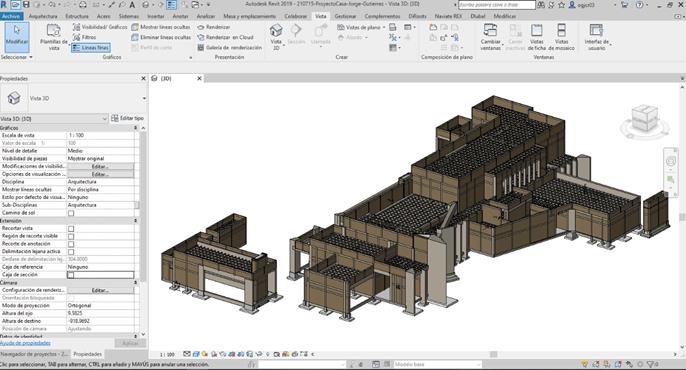

Modèle CAO dans Revit (© JCR Estructural)

Retour vers les Projets Clients

27 août 2021

001215

RF-DYNAM Pro - Natural Vibrations

RF-DYNAM Pro - Forced Vibrations

Dimensionnement de bâtiments

Structures en béton

ACI 318

Le constructeur JCR Estructural a été chargé du calcul de ce bâtiment résidentiel situé dans la ville de Los Mochis, dans l'État de Sinaloa, au Mexique. La maison est divisée en deux parties : le bâtiment principal abrite les espaces communs et un espace indépendant dans le jardin est destiné aux loisirs.

Calcul de structure

JCR Estructural - Ing. Alberto Cervantes
Los Mochis, Sinaloa
Mexique
www.jcrestructural.com

Données du modèle

Modèle

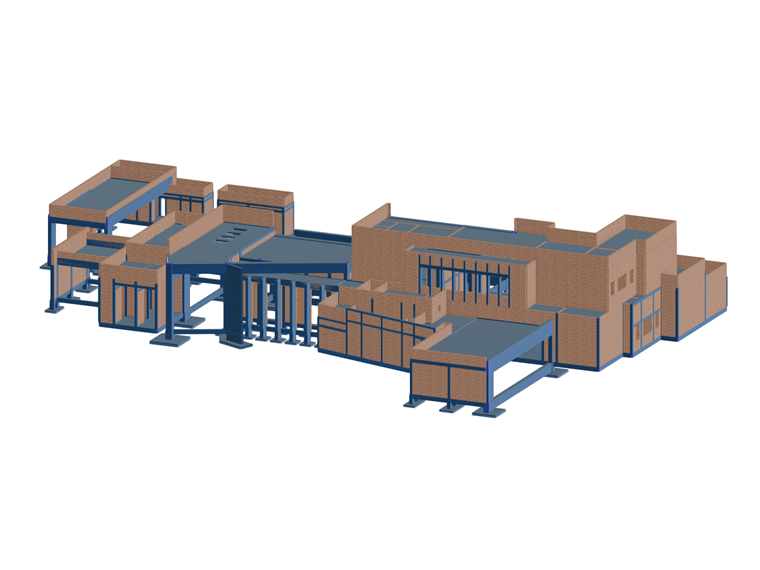

Modèle | Bâtiment résidentiel en béton armé

La structure se compose de dalles en béton unidirectionnelles supportées par des poteaux et des poutres en béton armé. Certaines poutres de grandes hauteurs servent également d'éléments architecturaux. Plusieurs poteaux structuraux en acier ont été disposés de façon similaire et s'intègrent harmonieusement aux enveloppes extérieures en verre.

La plus grande poutre présente une portée de 15,00 m, supportant la dalle d'une terrasse et générant à son tour un porche d'accès à la piscine. Cette poutre présente une hauteur de 155 cm et une largeur de 43 cm. La maçonnerie est conçue structurellement et l'ensemble du bâtiment repose sur un appui élastique non linéaire dans la zone sismique. Le calcul du modèle à été effectué avec une analyse dynamique considérant le comportement non linéaire.

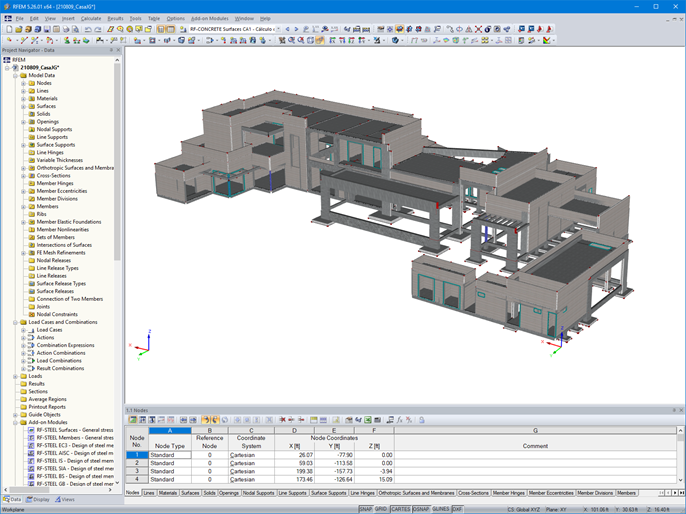

Concernant le calcul du béton armé, le logiciel RFEM et le module additionnel RF-CONCRETE ont été utilisés. Le calcul a été conduit selon la norme américaine ACI. Une fois le calcul achevé, le programme de conception assisté par ordinateur Revit a été utilisé pour la planification.

Adresse du projet

Los Mochis, Sinaloa

Mexique

Mots-clés

Bâtiment résidentiel Béton armé
