Wohnhaus in Los Mochis, Sinaloa, Mexiko
Kundenprojekt

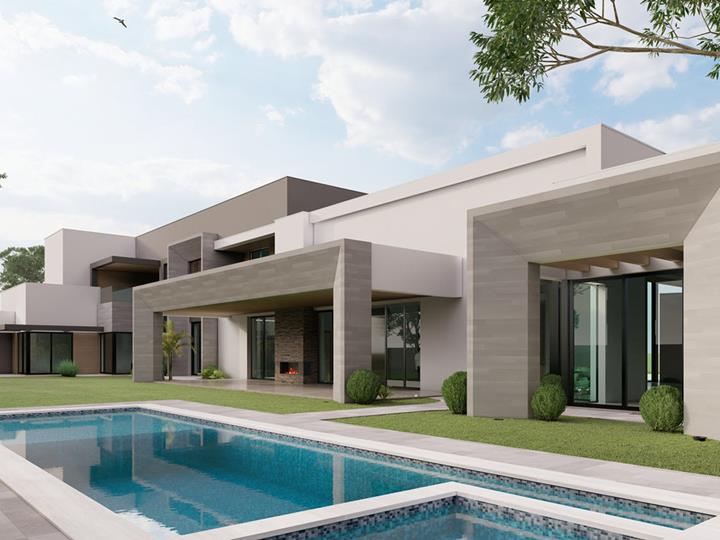

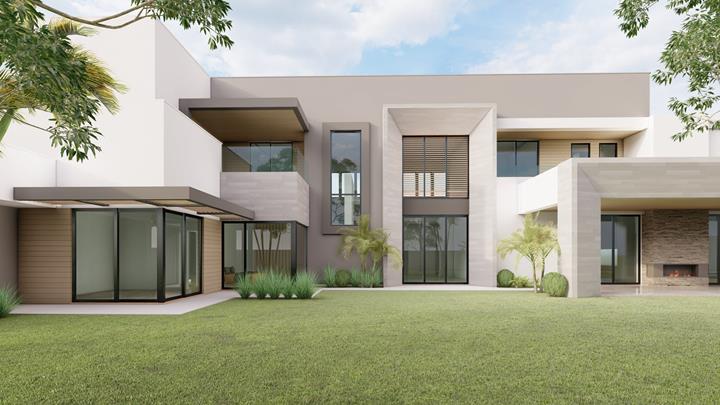

JCR Estructural hat dieses Wohnhaus in Los Mochis im mexikanischen Bundesstaat Sinaloa entworfen. Das Haus ist in zwei Bereiche unterteilt: Das Haupthaus beinhaltet Wohnräume, die anderen Bereiche dienen der Freizeitgestaltung.
| Statische Berechnung |
JCR Estructural – Ing. Alberto Cervantes Los Mochis, Sinaloa Mexiko www.jcrestructural.com |
Modell-Parameter
Modell

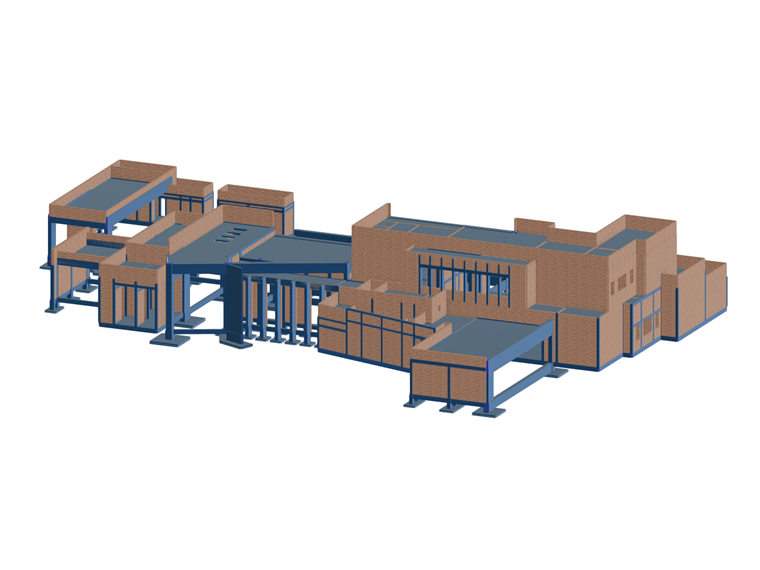

Die Struktur besteht aus einachsig gespannten Betonplatten, welche durch Stützen und Balken aus Stahlbeton gestützt werden. Einige Balken haben eine große Höhe und dienen gleichzeitig als architektonische Elemente. Ebenso wurden einige Stützen aus Baustahl verwendet, die geschmackvoll in die Außenverglasung integriert wurden.
Der größte Stahlbetonträger hat eine Spannweite von 18,6 m und stützt die Platte einer Terrasse, wodurch eine Veranda zum Pool hin entsteht. Dieser Träger hat eine Höhe von 155 cm und eine Breite von 45 cm. Das Mauerwerk ist konstruktiv ausgeführt und die gesamte Struktur ist auf einem nichtlinear elastischen Auflager in einer Erdbebenzone gegründet. Das Modell wurde mit einer dynamischen Analyse unter Berücksichtigung von nichtlinearem Verhalten bemessen.

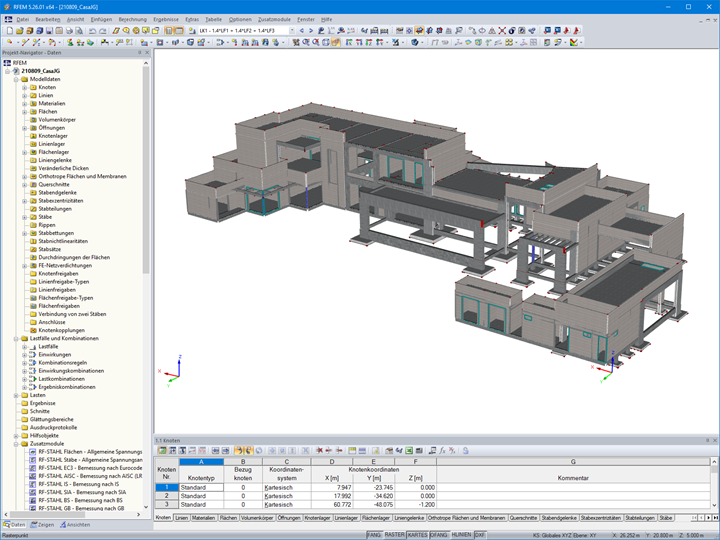

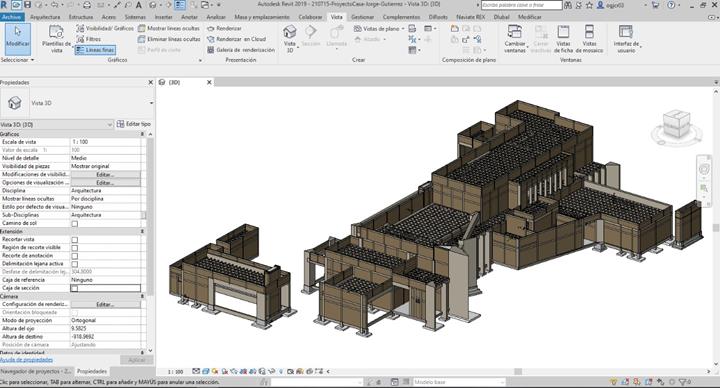

Die Stahlbetonbemessung wurde in RFEM mit dem Zusatzmodul RF-BETON durchgeführt. Dabei erfolgte die Bemessung nach der amerikanischen Norm ACI. Nach der Berechnung wurde das CAD-Programm Revit für die weitere Planung verwendet.
Projekt-Standort
Los Mochis, SinaloaSchlüsselwörter
