Obytný dům v Los Mochis, Sinaloa, Mexiko

Projekt zákazníka

Zpět na přehled projektů

CP 001215 | Obytný dům v Los Mochis, Sinaloa, Mexiko

01

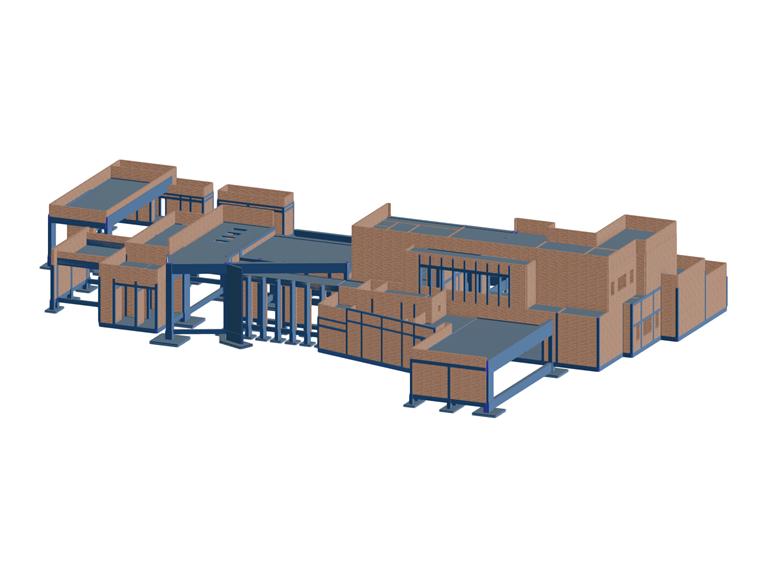

Animace obytného domu (© JCR Estructural)

02
Boční pohled (© JCR Estructural)

04

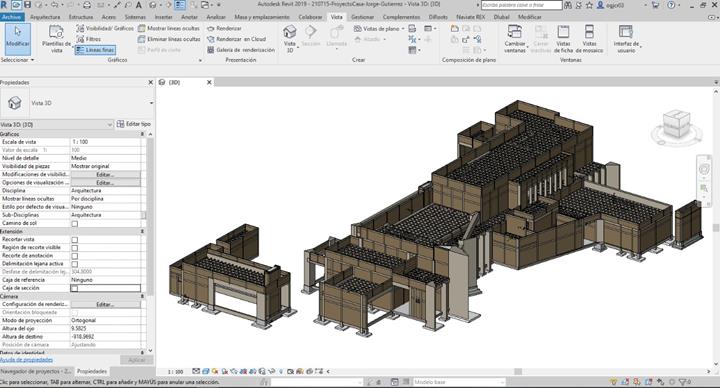

CAD model v aplikaci Revit (© JCR Estructural)

Zpět na přehled projektů

27. srpna 2021

001215

RF-DYNAM Pro - Natural Vibrations

RF-DYNAM Pro - Forced Vibrations

Budovy

Železobetonové konstrukce

ACI 318

Tento obytný dům ve městě Los Mochis v mexickém státě Sinaloa navrhla společnost JCR Estructural. Stavbu tvoří dvě části: hlavní dům s obytnými místnostmi a ostatní prostory k volnočasovému využití.

Statický výpočet

JCR Estructural – Ing. Alberto Cervantes
Los Mochis, Sinaloa
Mexiko
www.jcrestructural.com

Parametry modelu

Model

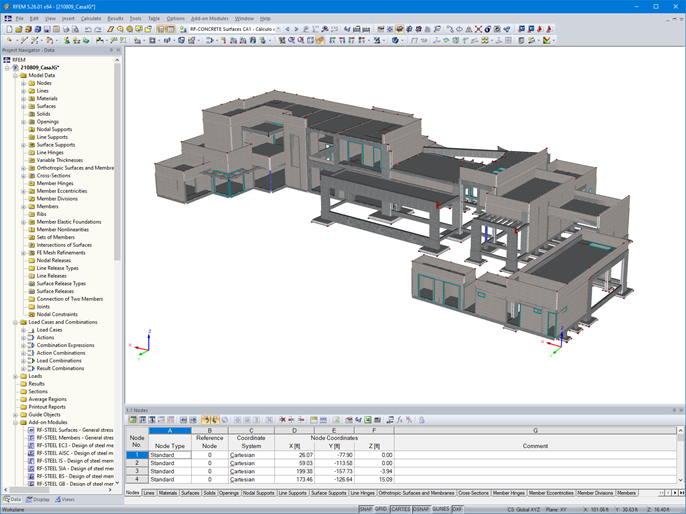

Model | Obytný dům ze železobetonu

Konstrukce se skládá z betonových desek nosných v jednom směru, které jsou podepřeny sloupy a nosníky ze železobetonu. Některé nosníky mají značnou výšku a slouží současně jako architektonické prvky. Rovněž několik sloupů z konstrukční oceli bylo vkusně integrováno do vnějšího zasklení.

Největší železobetonový nosník má rozpětí 18,6 m a podpírá desku terasy, čímž vniká veranda pro přístup k bazénu. Tento nosník má výšku 155 cm a šířku 45 cm. Návrh zahrnuje konstrukční zdivo a celá konstrukce spočívá na nelineárně pružných základech v seizmické oblasti. Model byl podroben dynamické analýze se zohledněním nelineárního chování.

Posouzení železobetonu bylo provedeno v programu RFEM a jeho přídavném modulu RF-CONCRETE. Při posouzení se přihlédlo k americké normě ACI. Další plánování po výpočtu probíhalo v CAD programu Revit.

Umístění projektu

Los Mochis, Sinaloa

Mexiko

Klíčová slova

Obytný dům Železobeton
