墨西哥锡那罗亚洛斯莫奇斯住宅建筑

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

这栋住宅建筑位于墨西哥锡那罗亚州洛斯莫奇斯,由 JCR Estructural 设计。 整个房屋结构分为两部分: 主要居住空间和位于花园中的一个用于休闲娱乐的独立区域。

结构设计 JCR Estructural – Ing. Alberto Cervantes
Los Mochis, Sinaloa
Mexico
www.jcrestructural.com

模型参数

模型

该结构由混凝土柱和梁,以及单向混凝土板组成。 基于建筑设计的要求,不仅加大了一些横梁的高度, 还布置了几根结构钢柱,与落地玻璃相结合,使整个建筑看起来更美观。

最大的钢筋混凝土梁位于通往游泳池的露台下面,跨度为 18.6 米。 该梁的截面高度为 155 厘米,宽度为 45 厘米。 该项目的结构设计包含了砌体结构设计。整个结构位于地震区内,支座采用非线性弹性支座, 因此对该结构还进行了非线性动力分析。

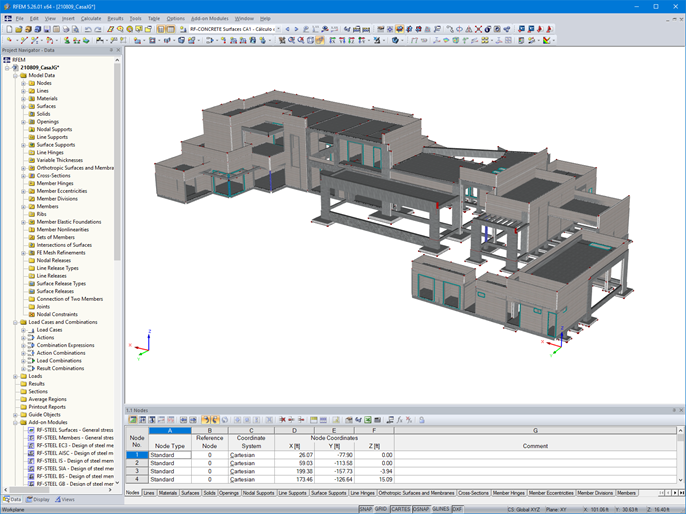

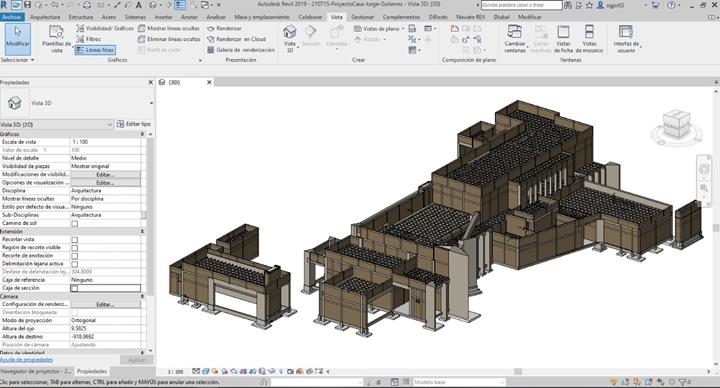

对于钢筋混凝土部分,使用了 RFEM 和附加模块 RF-CONCRETE, 并按照美国规范 ACI 进行设计的。 计算完成后,使用 CAD 软件 Revit 进行了进一步规划设计。

项目位置

Los Mochis, Sinaloa
Mexico

关键词

住宅建筑 钢筋混凝土
