Edificio residenziale a Los Mochis, Sinaloa, Messico
Progetto cliente

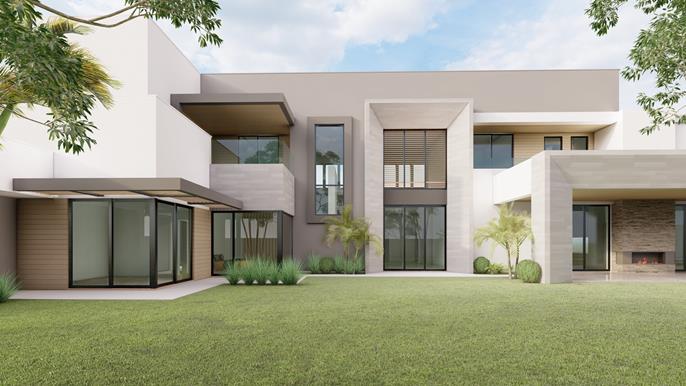

JCR Estructural ha progettato questo edificio residenziale situato nella città di Los Mochis, nello stato di Sinaloa, in Messico. La casa è divisa in due zone: quella principale dove si trovano gli spazi residenziali, ed una zona indipendente nel giardino, ad uso ricreativo.
| Verifiche strutturali |
JCR Estructural - Ing. Alberto Cervantes Los Mochis, Sinaloa Messico www.jcrestructural.com |
Parametri del modello
Modello

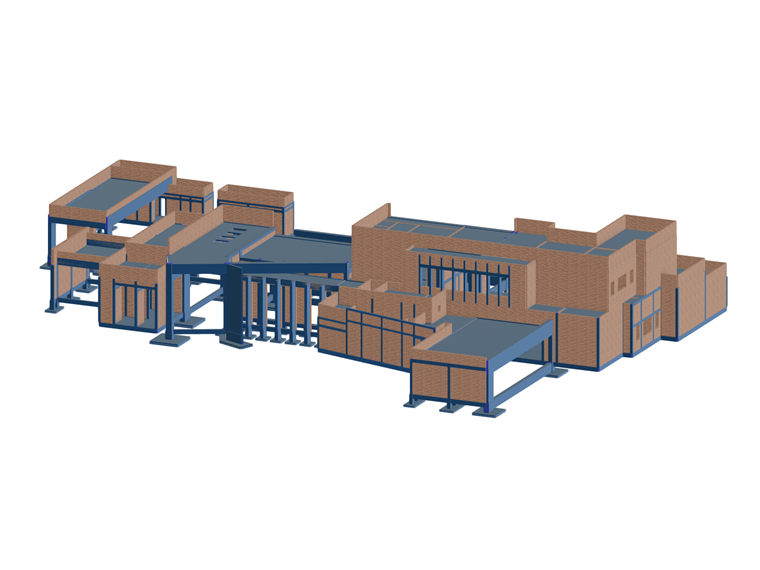

La struttura è costituita da solette unidirezionali in calcestruzzo supportate da pilastri e travi in cemento armato. Alcune travi molto alte fungono anche da elementi architettonici. Allo stesso modo, sono state disposte diverse colonne strutturali in acciaio che sono esteticamente integrate con le coperture vetrate esterne.

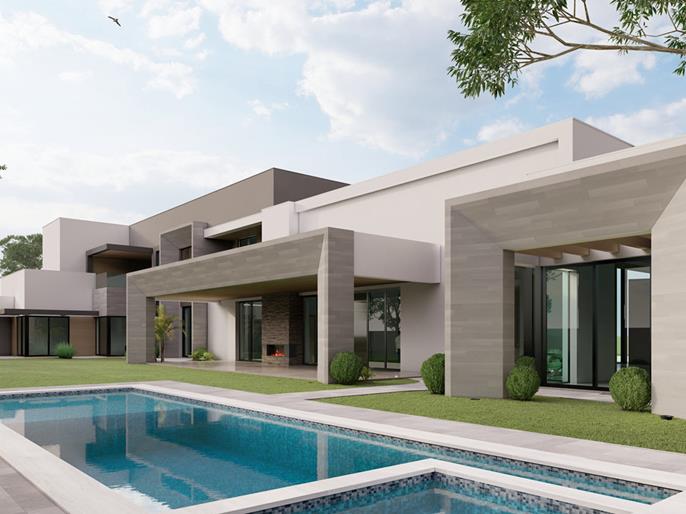

La trave più grande ha una campata di 18 m, che sostiene la soletta di una terrazza e genera a sua volta un portico aperto per l'accesso alla piscina. Questa trave ha un'altezza di 61,02 pollici e una larghezza di 17,72 pollici. La muratura è progettata strutturalmente e l'intera struttura è poggiata su un vincolo esterno elastico non lineare in zona sismica. Il modello è stato progettato con un'analisi dinamica che tiene conto del comportamento non lineare.

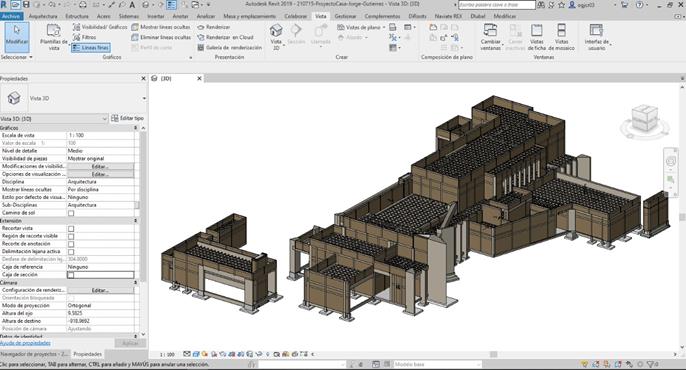

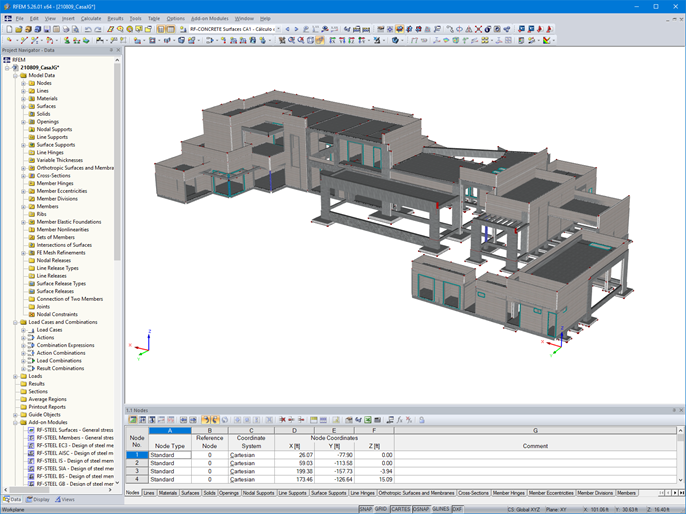

Per la progettazione in cemento armato, è stato utilizzato RFEM in connessione con il modulo aggiuntivo RF-CONCRETE. La progettazione è stata eseguita secondo la normativa americana ACI. Dopo il calcolo, è stato utilizzato il programma CAD Revit per l'ulteriore pianificazione.
Posizione del progetto
Los Mochis, SinaloaParole chiave
Edificio di appartamenti Calcestruzzo armato
