Budynek mieszkalny w Los Mochis, Sinaloa, Meksyk
Projekt klienta
Firma JCR Estructural zaprojektowała budynek mieszkalny położony w mieście Los Mochis, w stanie Sinaloa w Meksyku. Dom podzielony jest na dwie części: główną część mieszkalną oraz wydzieloną część ogrodową, przeznaczoną do celów rekreacyjnych.
| Obliczenia konstrukcyjne |
JCR Estructural - inż. Alberto Cervantes Los Mochis, Sinaloa Meksyk www.jcrestructural.com |
Parametry modelu

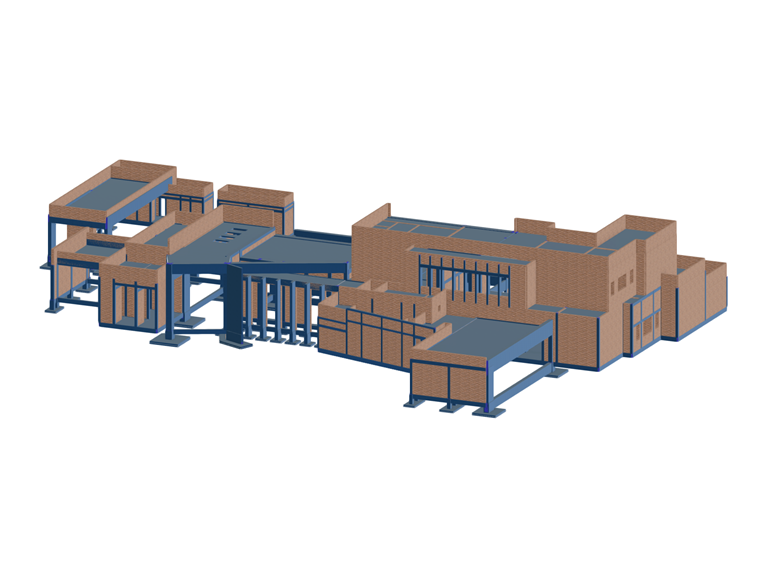

Model
Główna konstrukcja składa się z jednokierunkowo zbrojonych płyt żelbetowych podpartych na żelbetowych słupach i belkach. Niektóre belki o dużej wysokości przekroju służą również jako elementy architektoniczne. Podobną funkcję pełnią stalowe słupy, które zostały estetycznie zintegrowane fasadą szklaną.
Rozpiętość największej belki wynosi 18,6 m. Podpiera ona płytę tarasu i tworzy otwartą werandę, zapewniającą dostęp do basenu. Wysokość przekroju tego elementu to 155 cm, a szerokość 45 cm. Mury zostały zaprojektowane jako konstrukcyjnie i nośne, a cała konstrukcja jest posadowiona na nieliniowej podporze sprężystej w strefie sejsmicznej. Model został zaprojektowany z zastosowaniem analizy dynamicznej, z uwzględnieniem zachowania nieliniowego.

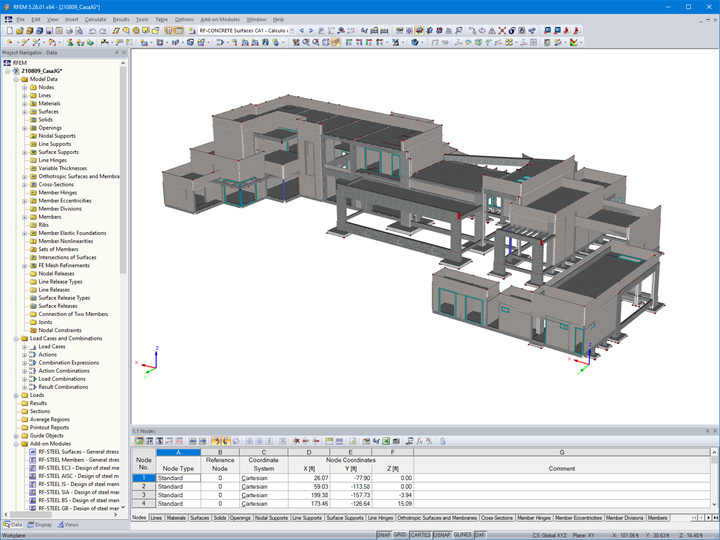

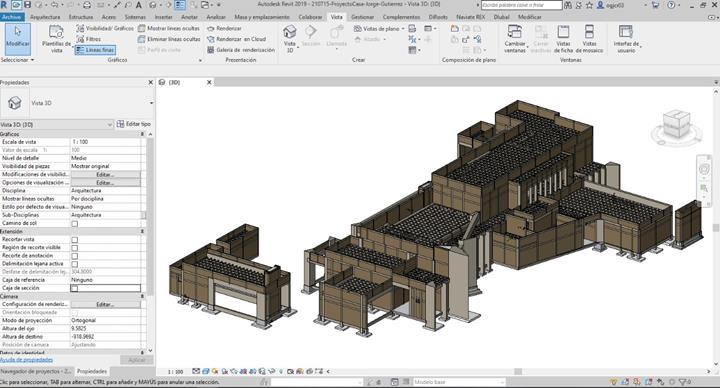

Do wymiarowania betonu zbrojonego wykorzystano program RFEM w połączeniu z modułem dodatkowym RF-CONCRETE. Obliczenia przeprowadzono zgodnie z amerykańską normą ACI. Do dalszego planowania budowy wykorzystano program CAD Revit.
Lokalizacja projektu
Los Mochis, SinaloaSłowa kluczowe
Budynek mieszkalny Beton zbrojony
