Edificación residencial en Los Mochis, Sinaloa, México
Proyecto de cliente
JCR Estructural ha diseñado esta edificación residencial ubicada en la ciudad de Los Mochis, en el estado de Sinaloa, México. La vivienda se divide en dos zonas: una principal donde se alojan los espacios residenciales y una zona independiente para usos recreativos en el jardín.
| Diseño estructural |
JCR Estructural - Ing. Alberto Cervantes Los Mochis, Sinaloa México www.jcrestructural.com |
Parámetros del modelo
Modelo

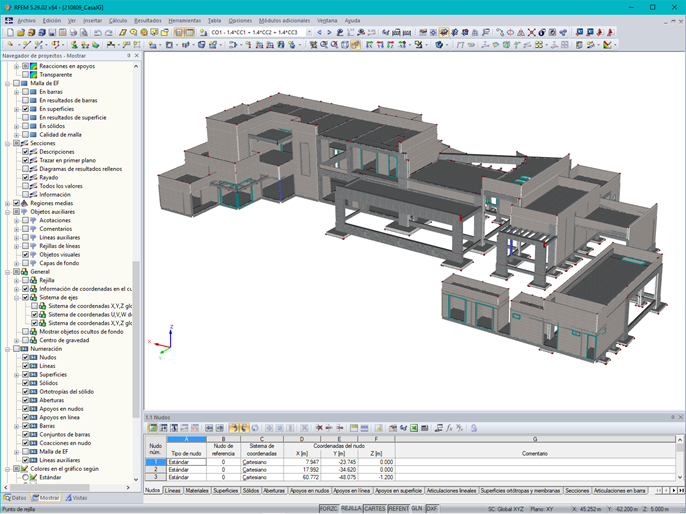

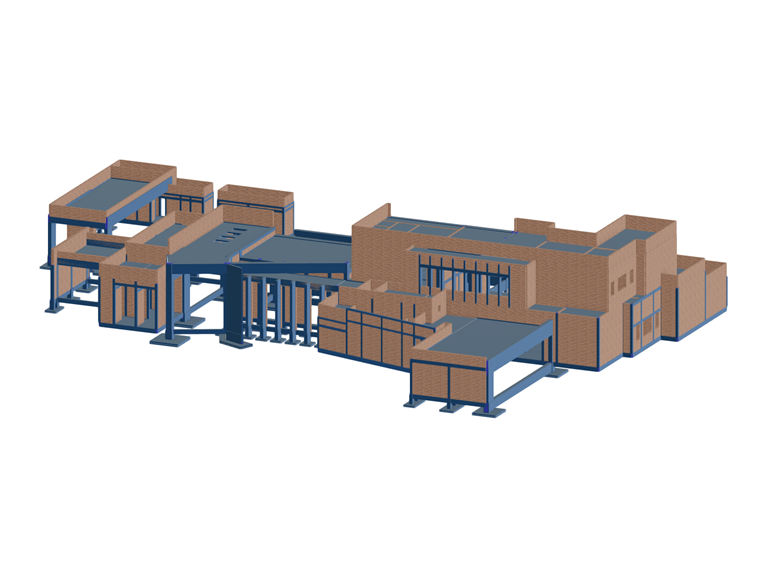

Se ha diseñado una estructura compuesta por losas de hormigón unidireccionales apoyadas en columnas y vigas de hormigón (concreto) armado. Algunas vigas de gran canto sirven además como elementos arquitectónicos. Igualmente se han dispuesto varias columnas estructurales de acero que se integran estéticamente con los cerramientos de vidrio exteriores.
La mayor viga tiene una luz de 18,6 m, soportando la losa de una terraza y generando a su vez un porche diáfano para el acceso a la piscina. Dicha viga tiene un canto de 155 cm y un ancho de 45 cm. La mampostería de bloques está diseñada estructuralmente y toda la estructura se cimienta sobre un apoyo elástico no lineal en la zona sísmica. El modelo ha sido diseñado bajo análisis dinámicos teniendo en cuenta el comportamiento no lineal.

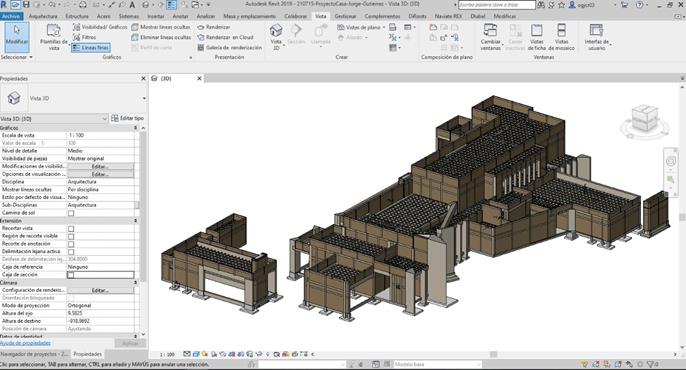

Para el diseño básico del hormigón armado se utilizó RFEM junto con el módulo adicional RF-CONCRETE. El diseño se realizó según la norma estadounidense ACI. El proyecto de cálculo estructural en RFEM ha estado en todo momento coordinado con Revit, con el objetivo de optimizar al máximo el proceso de ejecución, asegurando la mayor calidad en la construcción.
Ubicación del proyecto
Los Mochis, SinaloaPalabras clave
Edificio residencial Hormigón (concreto) armado
