Complexo residencial com sistema de estrutura metálica em Torrejón de Ardoz, Espanha
Projeto de cliente da Dlubal

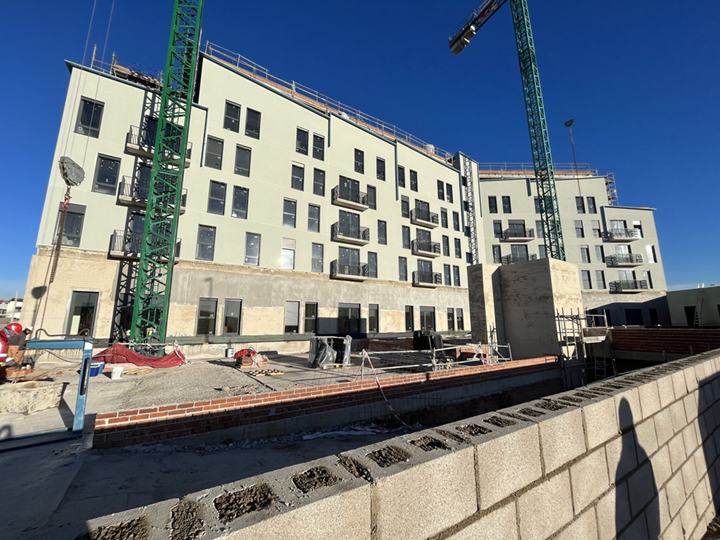

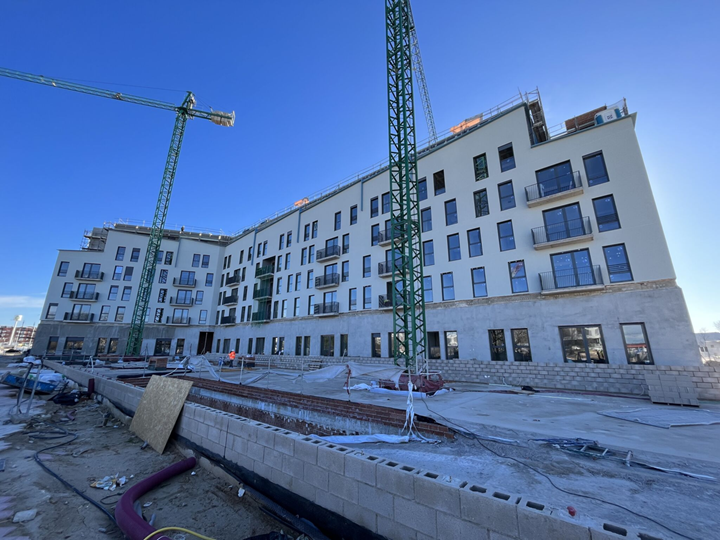

Trata-se de um projeto concebido pela CIP ARQUITECTOS SL para um total de 121 apartamentos em dois edifícios idênticos com uma área habitável de cerca de 5000 m². O projeto foi realizado pela construtora ACR em apenas 13 meses, incluindo a terraplenagem, as fundações e a cave, utilizando o sistema de estrutura metálica da AFCA Teccon, cliente espanhol da Dlubal Software.
| Análise estrutural | AFCA TECCON |
| Planeamento arquitetónico | CIP ARQUITECTOS SL |
| Construção | ACR |
Dados do modelo
Modelo

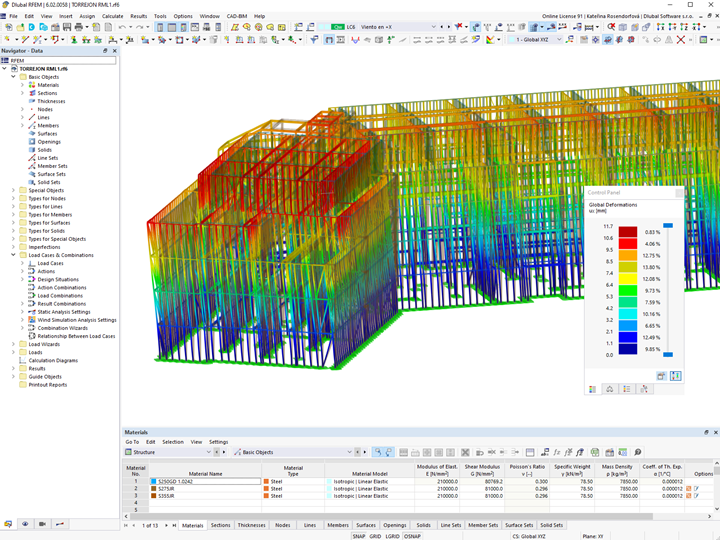

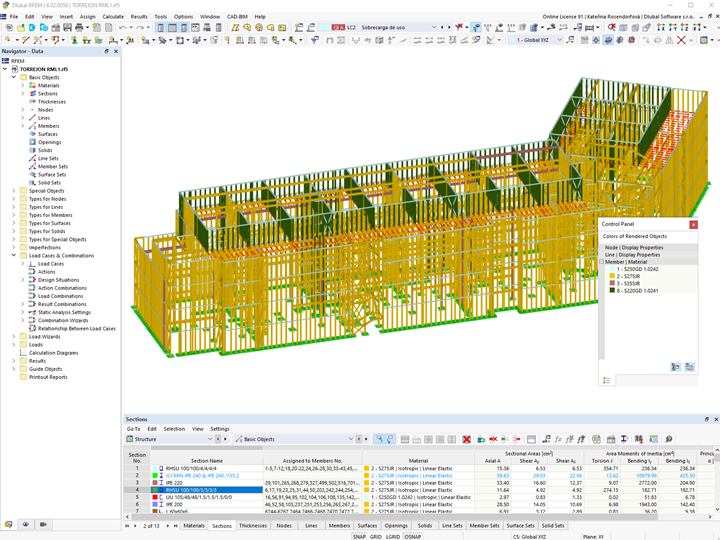

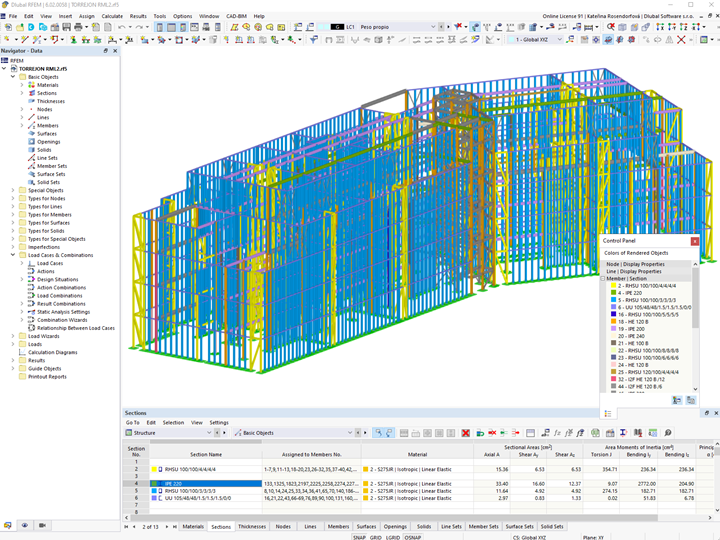

Para a modelação, o cálculo e o dimensionamento dos edifícios, foi utilizado o RFEM e os módulos adicionais de dimensionamento de aço, tetos mistos, verificações de estabilidade e ligações de aço.
O sistema AFCA Teccon utiliza perfis metálicos (Steel Framing) e tetos mistos para a estrutura do edifício, fabricados a partir de chapas de aço galvanizado de espessura muito reduzida. Esta composição torna estas estruturas muito leves, o que tem inúmeras vantagens, sendo uma delas a velocidade de construção. Neste caso, permitiu à AFCA Teccon disponibilizar toda a estrutura e envolvente dos edifícios em 14 semanas, avançando com outras atividades nos pisos inferiores enquanto a estrutura estava a ser concluída. O edifício estará concluído nos próximos dias.
Local do projeto
Torrejón de Ardoz, Madrid,Palavras-chave
Complexo residencial Edifício Estrutura de aço
