Résidence avec ossature métallique industrialisée à Torrejón de Ardoz, Espagne
Projet Client

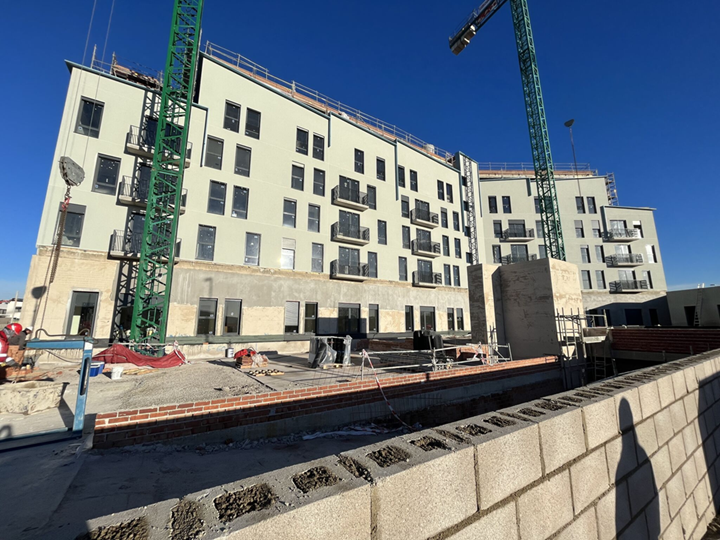

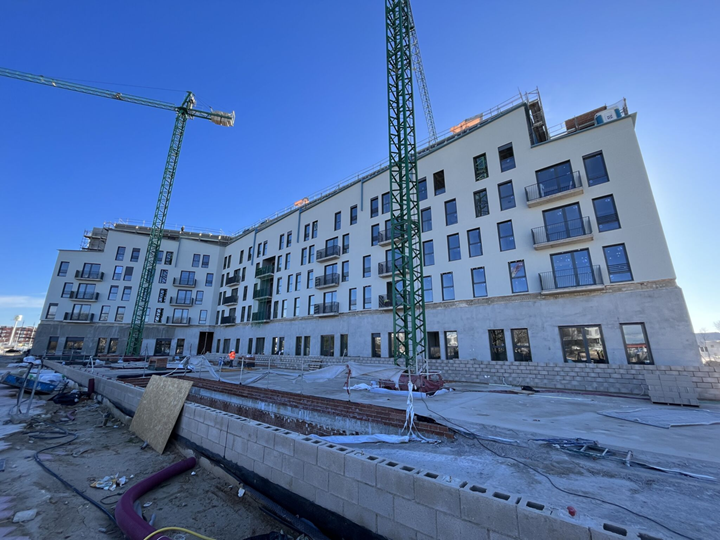

CIP ARQUITECTOS SL a développé un projet de 121 appartements répartis dans deux immeubles identiques d'une surface habitable d'environ 5 000 m². Le projet a été construit par la société de construction ACR en seulement 13 mois. Malgré les travaux de terrassement, de fondations et du sous-sol, ce délai d'exécution a été possible grâce au système de charpente en acier de l'AFCA Teccon, un client espagnol de Dlubal Software.
| Calcul de structure | AFCA TECCON |
| Architecture du bâtiment | CIP ARQUITECTOS SL |
| Exécution | ACR |
Données du modèle
Modèle

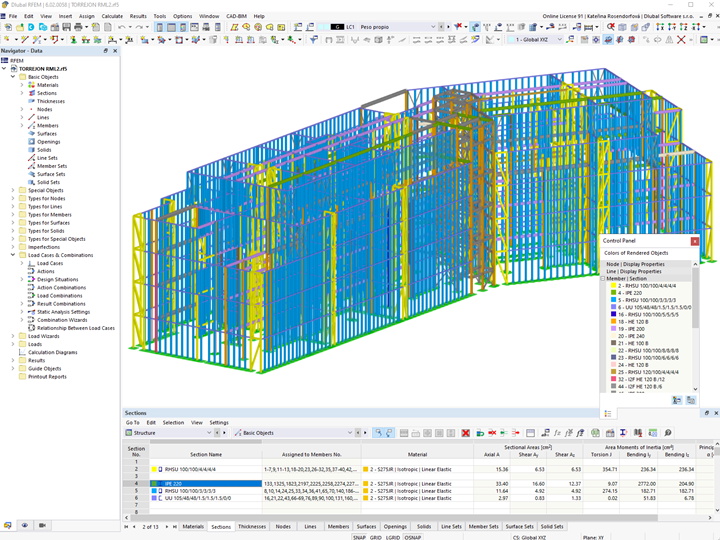

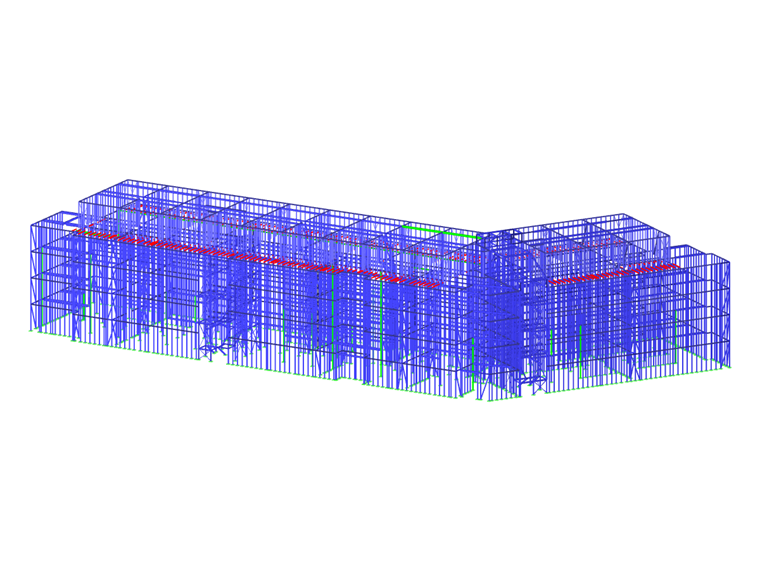

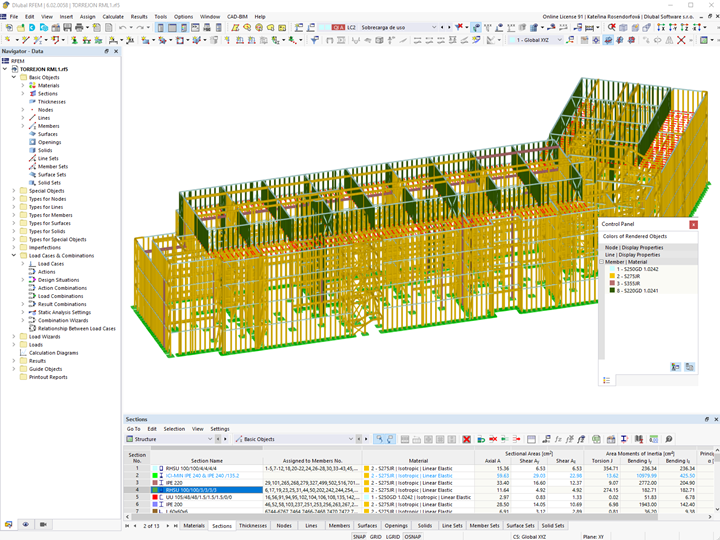

RFEM et ses modules complémentaires pour la vérification de l'acier, les radiers, l'analyse de stabilité et les assemblages ont été utilisés pour la modélisation, le calcul et le dimensionnement des bâtiments.
Le système Afca Teccon a utilisé des profilés métalliques (Steel Framing) et des radiers composites pour l'ossature du bâtiment. Ils ont été fabriqués à partir de tôles d'acier galvanisées d'épaisseurs très réduites. Cette composition rend la structure très légère, ce qui présente de nombreux avantages, dont la rapidité de construction. Dans ce cas précis, Afca Teccon a pu livrer l'ensemble de la structure et de l'enveloppe des bâtiments en 14 semaines, ce qui a permis d'avancer sur d'autres tâches sur les étages inférieures tout en complétant la structure. Le bâtiment sera terminé dans les prochains jours.
Adresse du projet
Torrejón de Ardoz, Madrid,Mots-clés
Bâtiment résidentiel Immeuble Ossature en acier
