Budynki mieszkalne z przemysłowym systemem szkieletów stalowych w Torrejón de Ardoz, Hiszpania

Jest to projekt deweloperski obejmujący 121 mieszkań do wynajęcia w 2 identycznych budynkach o powierzchni 5000 m² każdy, zaprojektowanych przez CIP ARQUITECTOS SL i wybudowanych przez firmę ACR w ciągu zaledwie 13 miesięcy. Budowa obejmowała roboty ziemne, wykonanie fundamentów i piwnic z zastosowaniem systemu szkieletowego firmy AFCA Teccon, klienta Dlubal Software.

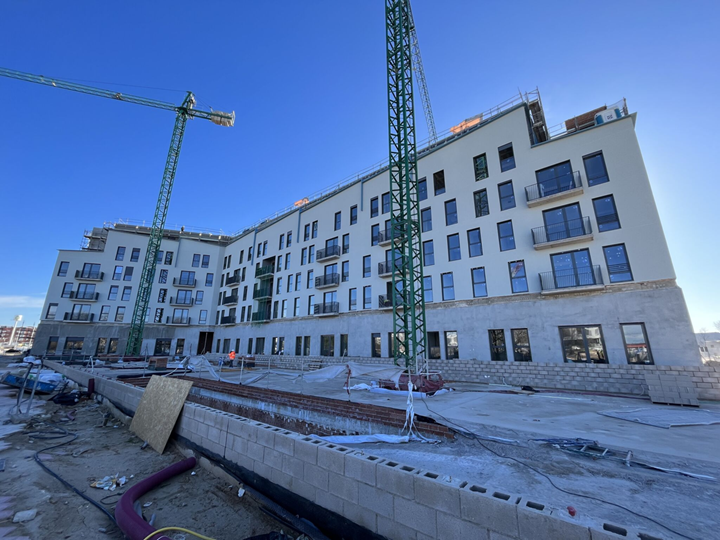

Budynek mieszkalny z przemysłowym systemem szkieletów stalowych (© AFCA Teccon)

375x

Budynek mieszkalny z uprzemysłowionym systemem szkieletów stalowych

Do modelowania i zwymiarowania budynków wykorzystano program RFEM, rozszerzenia do wymiarowania konstrukcji stalowych, analizy stateczności i analizy połączeń.

System Afca Teccon polega na wykorzystaniu profili metalowych (Steel Framing) i stropów zespolonych, stanowiących szkielet budynku, wykonanych z ocynkowanych blach stalowych o bardzo zredukowanej grubości. Taki skład sprawia, że konstrukcje te są bardzo lekkie, co ma wiele zalet, a jedną z nich jest szybkość budowy. W tym przypadku firma Afca Teccon mogła dostarczyć całą konstrukcję wraz z przegrodą budynków w ciągu 14 tygodni, przy czym kontynuowane mogły być pozostałe prace na niższych kondygnacjach. Budynek zostanie oddany do użytku w ciągu najbliższych dni.

Film przedstawiający projekt (©ACR)

Miejsce

Torrejón de Ardoz, Madryt,

Hiszpania

Analiza statyczno-wytrzymałościowa	AFCA TECCON afcateccon.com
Projekt architektoniczny	CIP ARQUITECTOS SL
Konstrukcja	ACR

Specyfikacja projektu

Budynek mieszkalny z przemysłowym systemem szkieletów stalowych w Torrejón de Ardoz (© AFCA Teccon)

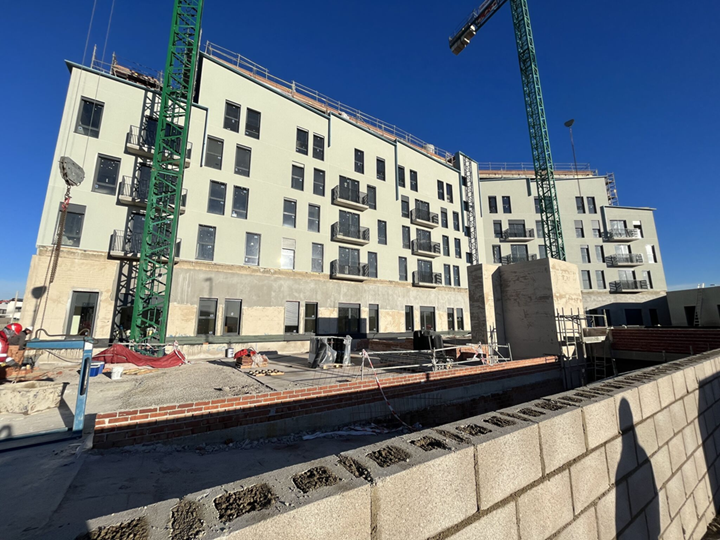

Budynek mieszkalny z przemysłowym systemem szkieletów stalowych w budowie (© AFCA Teccon)

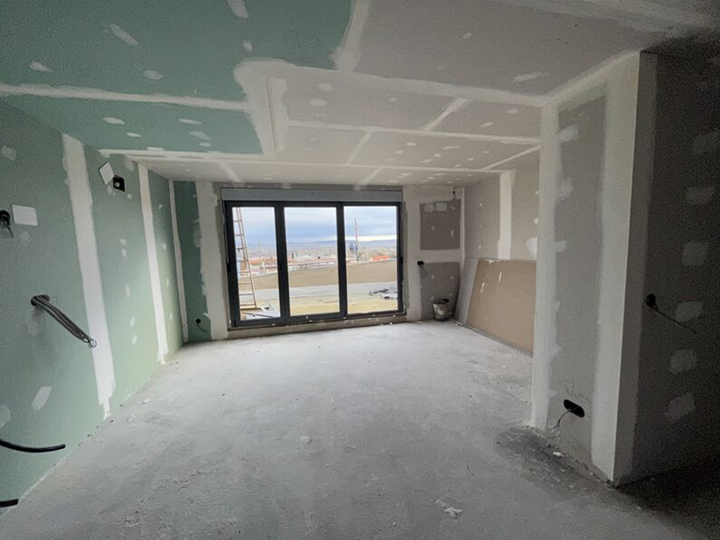

Widok od wewnątrz (© AFCA Teccon)

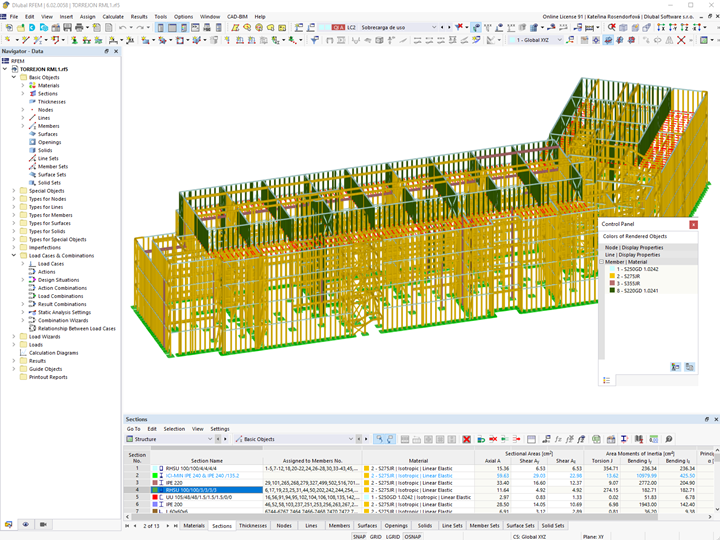

Budynek 1 w RFEM (© AFCA Teccon)

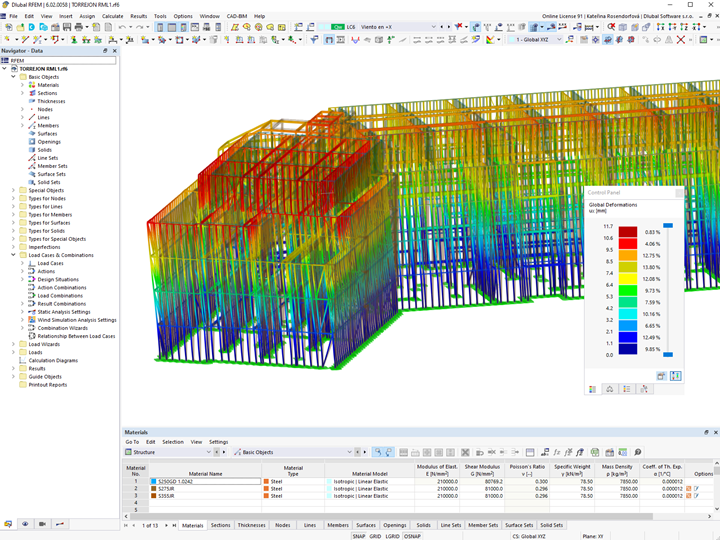

Odkształcenia w x budynku 1 (© AFCA Teccon)

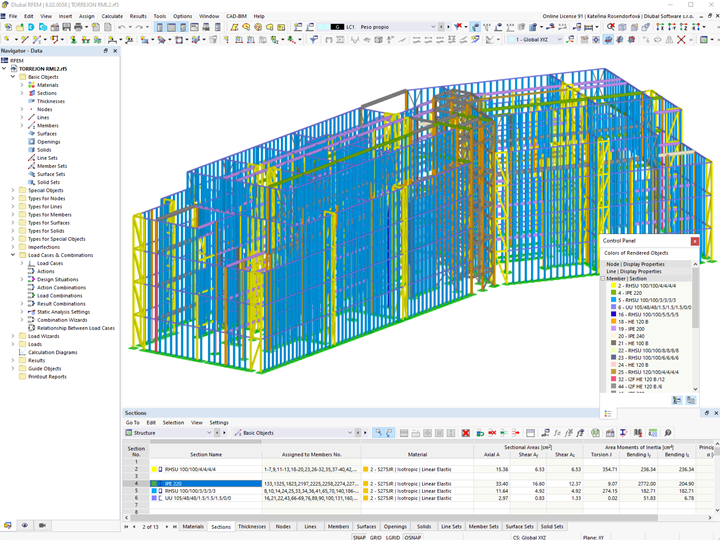

Budynek 2 z kolorowymi przekrojami (© AFCA Teccon)

Dane modelu

Liczba węzłów 5099

Liczba linii 8556

Liczba prętów 8542

Ilość przypadków obciążenia 7

Liczba kombinacji wyników 21

Ciężar całkowity 159,990 t

Wymiarowanie 74,947 x 34,122 x 16,284 m

Wersja programu 5.31.01
