Complesso residenziale con sistema industrializzato di Steel Framing a Torrejón de Ardoz, Spagna

Un progetto di sviluppo di 121 appartamenti da affittare in 2 edifici identici con una superficie di 5.000 m² ciascuno, progettato da CIP ARQUITECTOS SL, è stato costruito dalla società di costruzioni ACR in soli 13 mesi di esecuzione, inclusi lavori di scavo, basamento e fondazioni, usando il sistema industrializzato di Steel Framing di AFCA Teccon, un cliente di Dlubal Software.

375x

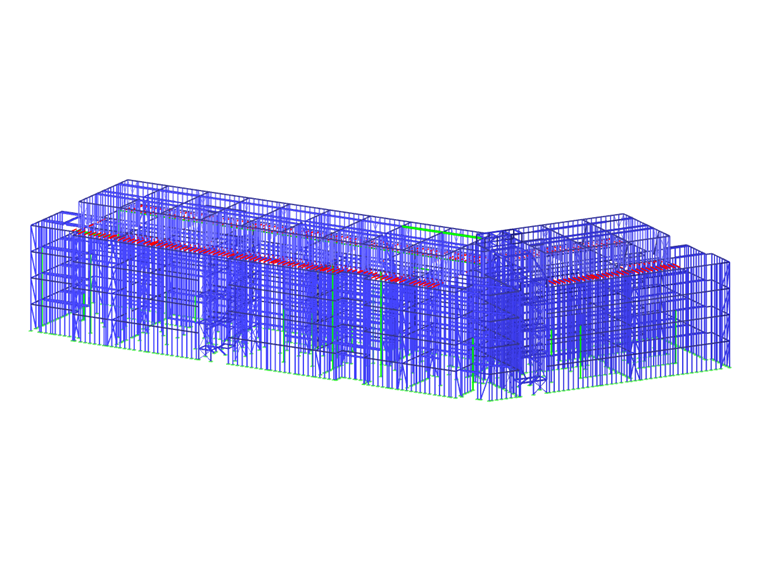

Residenziale con sistema di intelaiatura in acciaio industrializzato

Per la modellazione, il calcolo e il dimensionamento degli edifici sono stati usati RFEM e gli add-on per la verifica delle strutture in acciaio, i solai misti, la stabilità delle strutture e l'analisi delle connessioni in acciaio,

Il sistema Afca Teccon è costituito dall'uso di profilati metallici (Steel Framing) e da solai di materiale composito che costituiscono lo scheletro dell'edificio, realizzato con lamiere di acciaio zincato con spessori molto ridotti. Questa composizione rende la struttura molto leggera, il che ha numerosi vantaggi, uno dei quali è la velocità di costruzione. In questo caso, ha consentito ad Afca Teccon di consegnare l'intera struttura e l'involucro edilizio in 14 settimane, procedendo con altre operazioni ai piani inferiori mentre la struttura veniva completata. L'edificio sarà completato nei prossimi giorni.

Video del progetto (©ACR)

Posto

Torrejón de Ardoz, Madrid,

Spagna

Analisi strutturale	AFCA TECCON afcateccon.com
Progettazione architettonica	CIP ARQUITECTOS SL
Costruzione	ACR

Specifiche del progetto

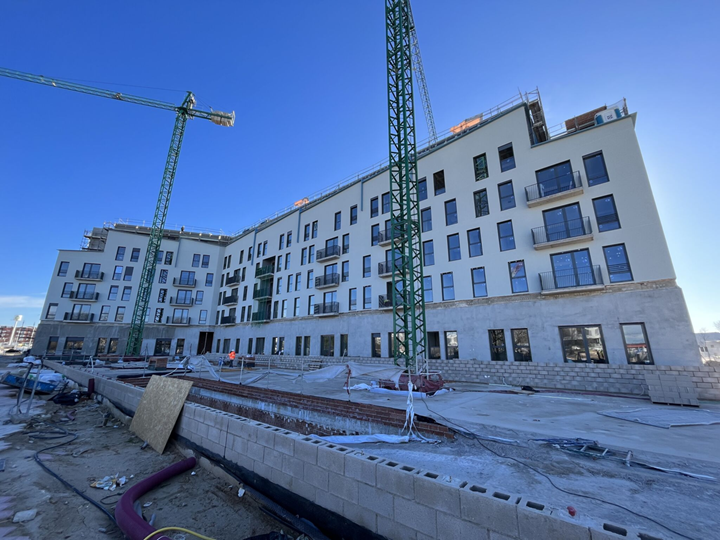

Complesso residenziale con sistema industrializzato Steel Framing a Torrejón de Ardoz (© AFCA Teccon)

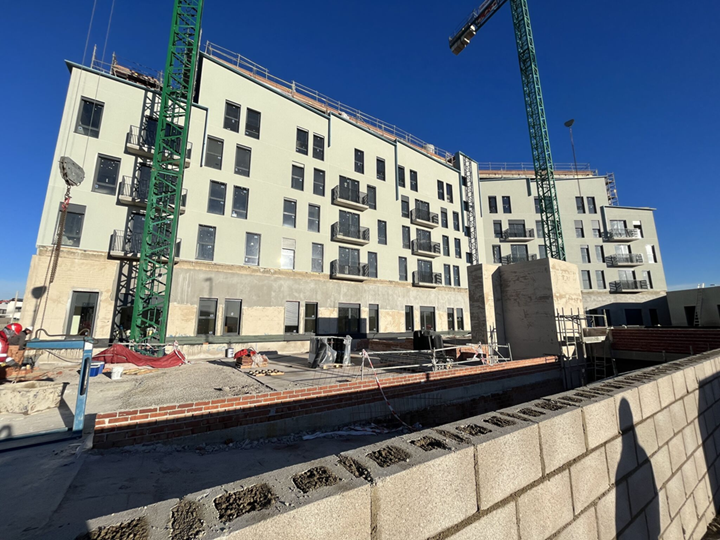

Complesso residenziale con sistema industrializzato Steel Framing durante la realizzazione (© AFCA Teccon)

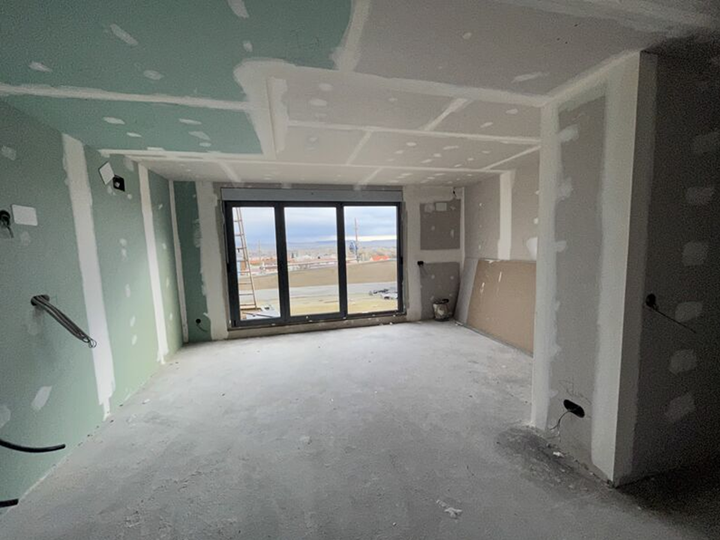

Vista dall'interno (© AFCA Teccon)

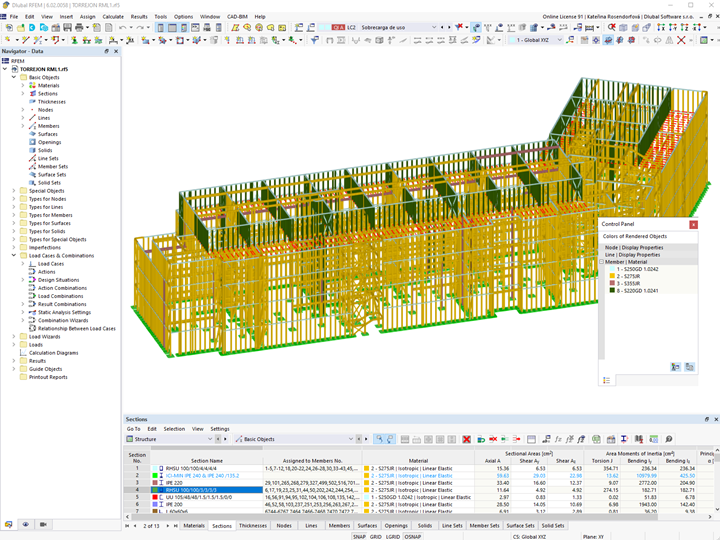

L'edificio 1 e il modello di RFEM (© AFCA Teccon)

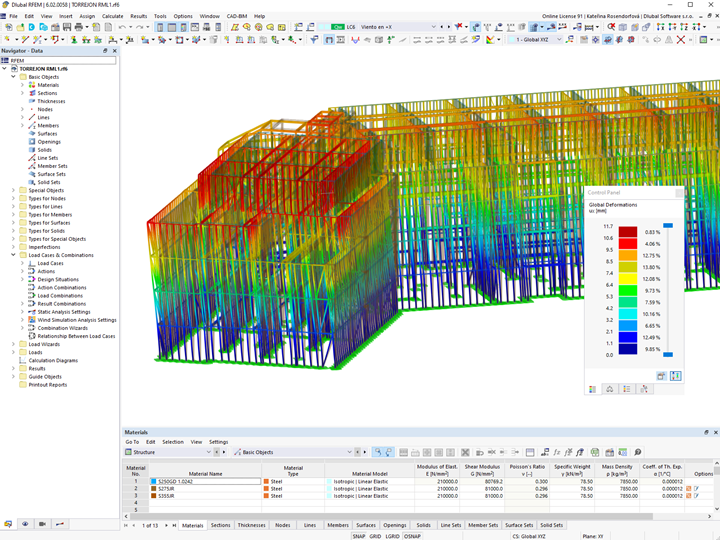

Deformazioni in x dell'edificio 1 (© AFCA Teccon)

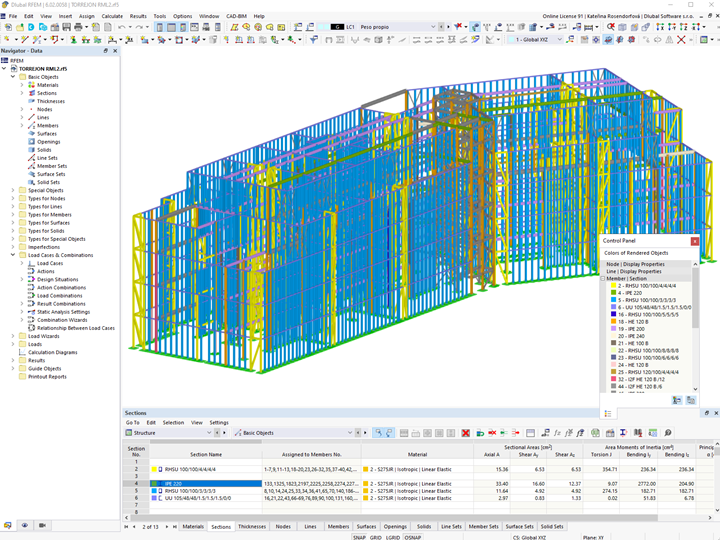

Edificio 2 con sezioni colorate (© AFCA Teccon)

Dati del modello

Numero di nodi 5099

Numero di linee 8556

Numero di aste 8542

Numero di casi di carico 7

Nr. di combinazioni di risultati 21

Peso totale 159,990 t

Dimensioni 74.947 x 34.122 x 16.284 m

Versione del programma 5.31.01
