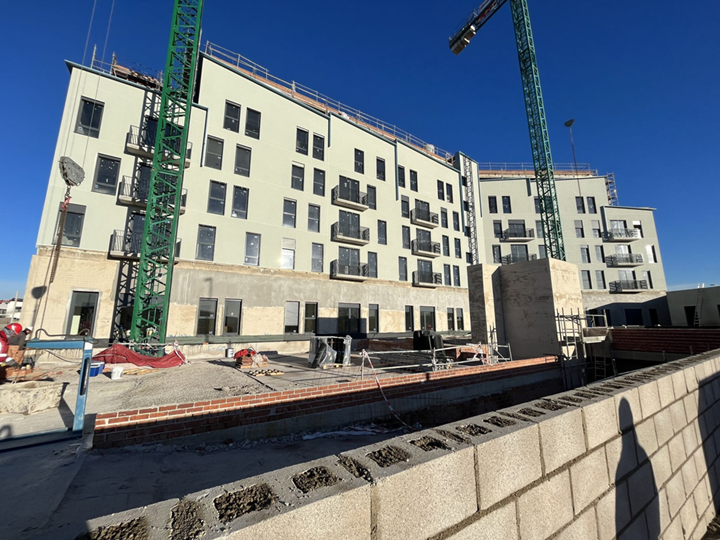

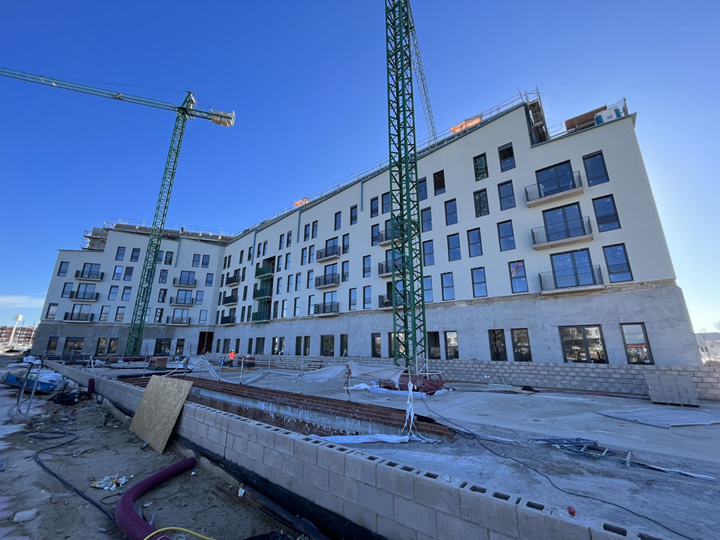

Rezidenční komplex s průmyslovým systémem Steel Framing v Torrejón de Ardoz, Španělsko
Projekt zákazníka
Developerský projekt 121 bytů k pronájmu ve 2 stejných budovách, každé o výměře 5 000 m2, podle projektu CIP ARQUITECTOS SL, byl realizován stavební společností ACR za pouhých 13 měsíců od zemních úprav, přes základy, sklepy a budovy s použitím průmyslového systému Steel Framing společnosti AFCA Teccon, klienta společnosti Dlubal Software.
| Statický výpočet | AFCA TECCON |
| Architektonický návrh | CIP ARQUITECTOS SL |
| Stavba | ACR |
Údaje o modelu
Model

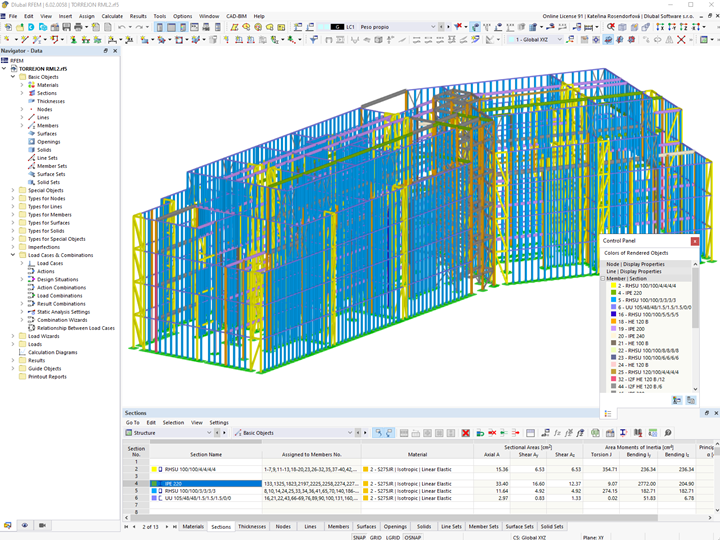

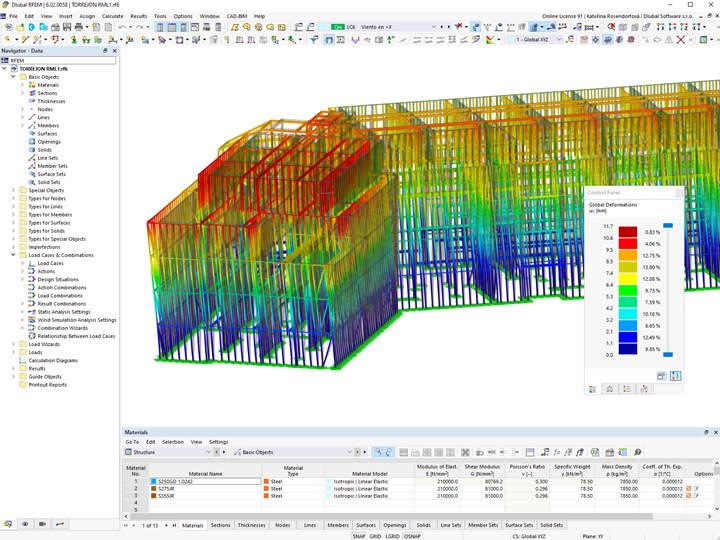

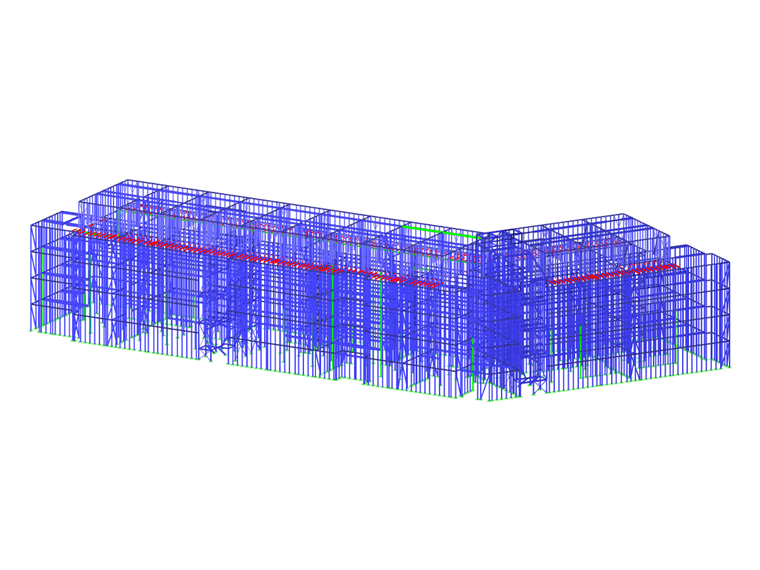

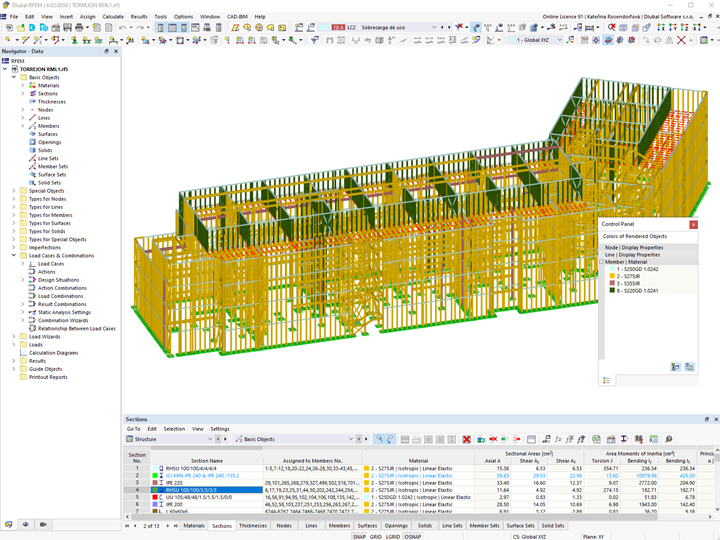

Pro modelování, výpočet a posouzení budov byly použity programy RFEM a addony pro posouzení oceli, spřažené podlahové desky, stabilitní analýzu a posouzení přípojů.
Systém Afca Teccon spočívá v použití kovových profilů (Steel Framing) a spřažených podlahových desek, které tvoří skelet budovy a jsou vyrobeny z ocelových pozinkovaných plechů velmi redukovaných tlouštěk. Díky této skladbě jsou konstrukce velmi lehké, což má řadu výhod, z nichž jednou je rychlost výstavby. V tomto případě mohla společnost Afca Teccon dodat celou konstrukci a obvodové pláště budov během 14 týdnů, přičemž v průběhu realizace stavby již mohly probíhat řemeslné práce v nižších podlažích. Stavba bude předána v nejbližších dnech.
Umístění projektu
Torrejón de Ardoz, Madrid,Klíčová slova
Obytná budova Budova Ocelový rám
