Cobertura de membrana em aço da tribuna da Universidade Técnica de Xuzhou, China

No futuro, uma estrutura de membrana irá cobrir com elegância a tribuna do campus este da Universidade Técnica de Xuzhou. A estrutura foi dimensionada por Jiangsu Jingong Space Structure Co., Ltd.

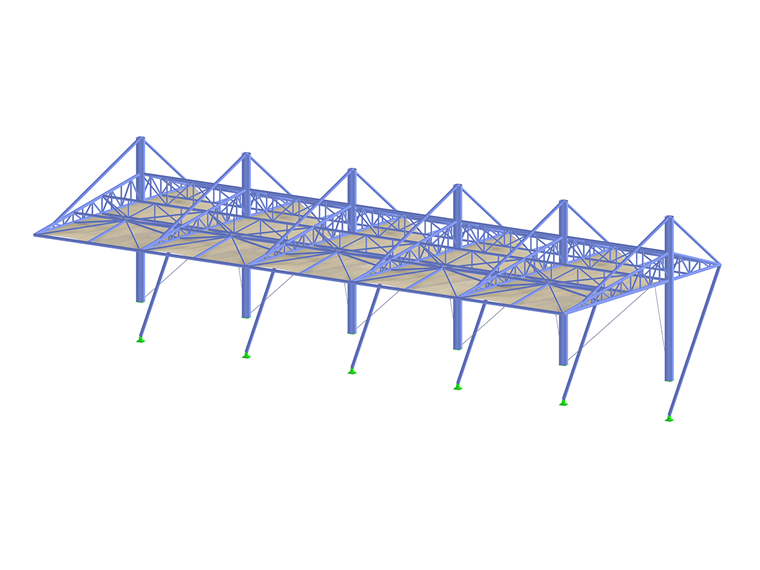

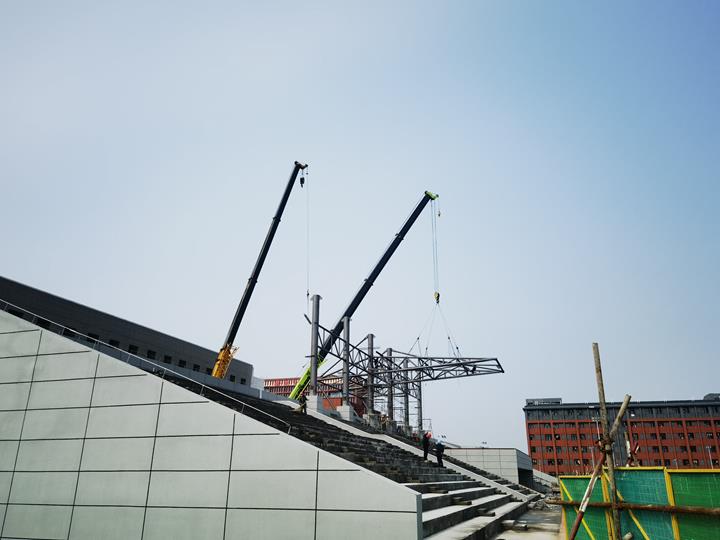

As membranas são suportadas por treliças triangulares. A estabilidade lateral necessária é garantida por escoras horizontais adicionais. A estrutura causa uma impressão extremamente estável, e não apenas visualmente.

Estrutura

Para melhorar ainda mais a estabilidade estrutural, o cliente da Dlubal Jiangsu Jingong Space Structure Co., Ltd. acrescentou treliças adicionais entre os pilares individuais. Este projeto de cliente mostra como é fácil criar estruturas que conciliam estabilidade e elegância.

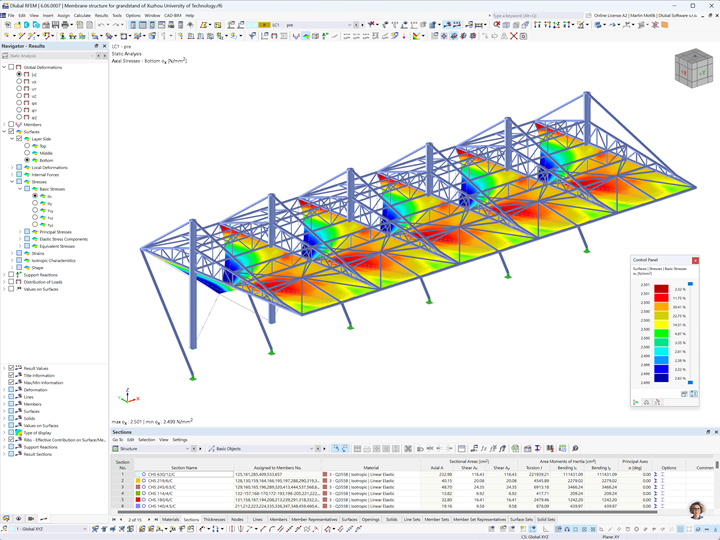

A estrutura foi calculada com os módulos Form-finding e Dimensionamento de aço do RFEM 6, tendo em consideração as normas chinesas. O módulo Análise tensão-deformação do RFEM 6 permitiu uma análise detalhada do material da membrana ortotrópica como parte do cálculo da membrana. Foi verificado que as tensões estão em conformidade com os valores limite das normas chinesas.

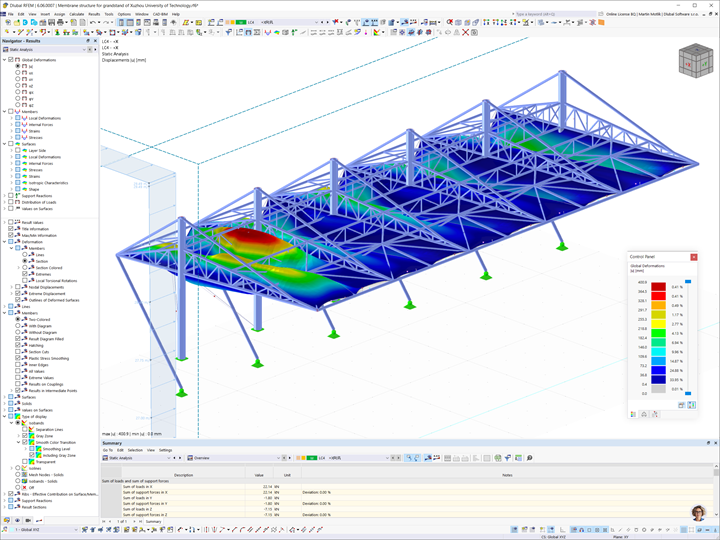

Outro programa da Dlubal utilizado foi o RWIND. Através do túnel de vento digital, foi possível assegurar que os efeitos das cargas de vento foram considerados corretamente.

Este projeto de cliente mostra como os programas da Dlubal Software podem ser versáteis – um edifício realmente interessante!

Local Universidade Técnica de Xuzhou
Xuzhou, China
Investidor Universidade Técnica de Xuzhou
Planeamento estrutural Jiangsu Jingong Space Structure Co., Ltd.


Especificações do projeto

Dados do modelo

Número de nós 326
Número de linhas 476
Número de barras 476
Número de superfícies 10
Número de sólidos 0
Número de casos de carga 7
Número de combinações de cargas 0
Número de combinações de resultados 0
Peso total 45,769 t
Dimensões (métricas) 42,000 x 14,160 x 21,588 m
Dimensões (imperial) 137.8 x 46.46 x 70.83 feet
