22. Mai 2024

Stahl-Membranüberdachung der Tribüne der Technischen Universität Xuzhou, China

Elegant überspannt eine Membranstruktur künftig die Tribüne auf dem East Campus der Xuzhou University of Technology. Berechnet wurde die Konstruktion von Jiangsu Jingong Space Structure Co., Ltd.

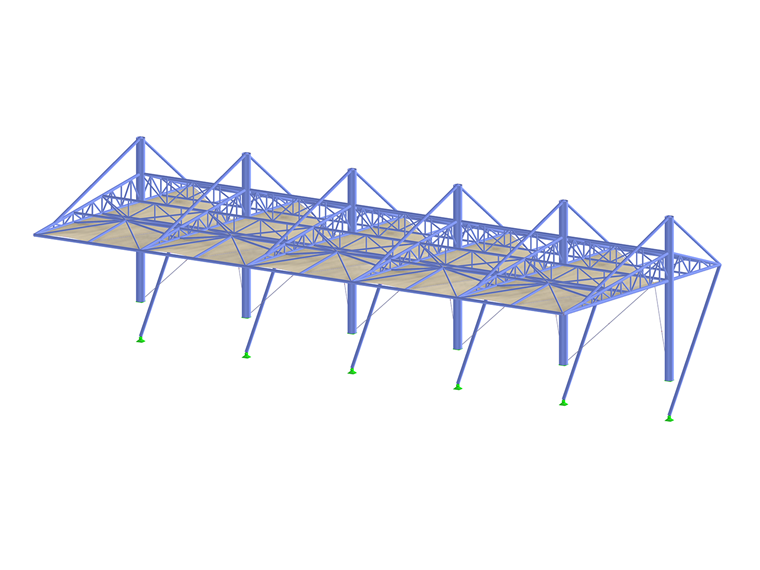

Die Membranen werden von Dreieck-Fachwerkbindern getragen. Für die erforderliche Seitenstabilität sorgen zusätzliche horizontale Streben. Nicht nur optisch macht die Konstruktion einen äußerst stabilen Eindruck.

Konstruktion

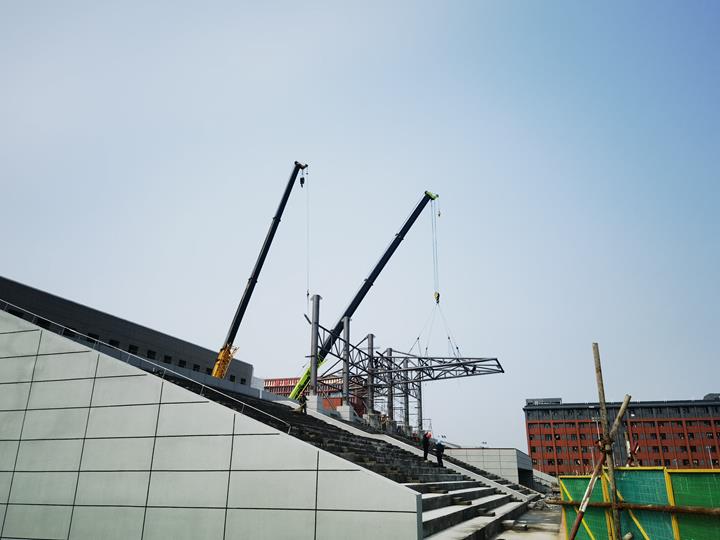

Zur weiteren Verstärkung der strukturellen Stabilität fügten die Dlubal-Kunden Jiangsu Jingong Space Structure Co., Ltd. zusätzliche Fachwerke zwischen den einzelnen Stützen ein. Dadurch zeigt dieses Kundenprojekt, mit welcher Leichtigkeit Strukturen geschaffen werden können und dass Stabilität und Eleganz einander nicht ausschließen.

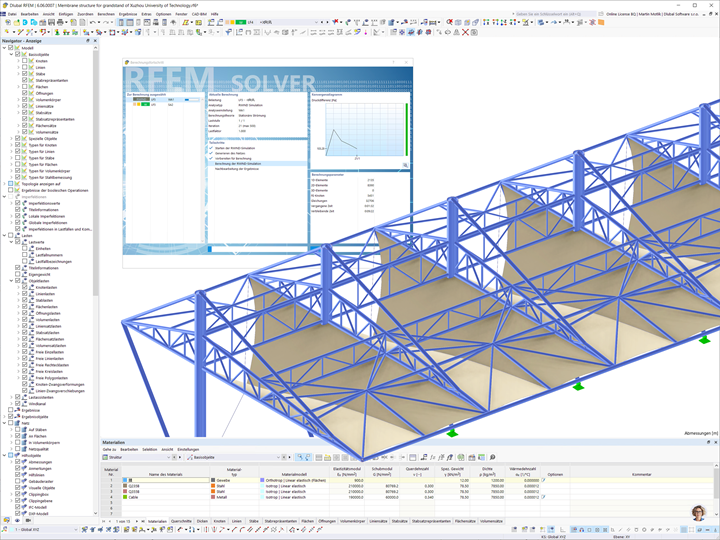

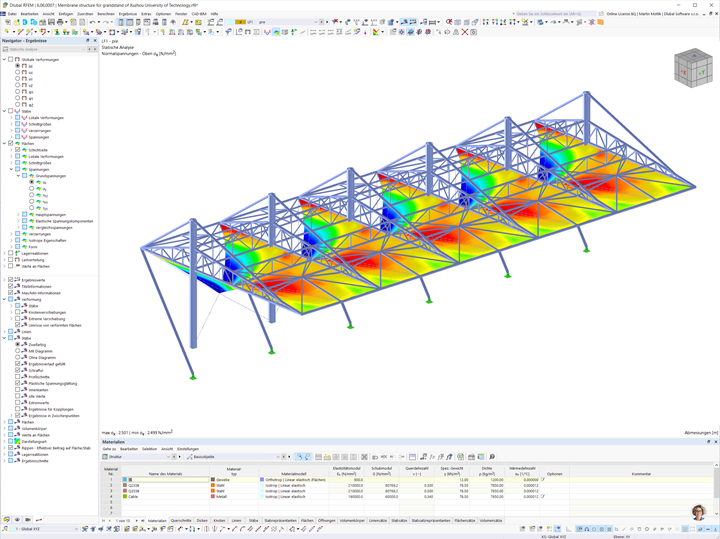

Berechnet wurde die Struktur mit den Add-Ons Formfindung und Stahlbemessung von RFEM 6 unter Berücksichtigung der chinesischen Normen. Das Add-On Spannungs-Dehnungs-Berechnung von RFEM 6 ermöglichte im Rahmen der Membranberechnung eine detaillierte Analyse des orthotropen Membranmaterials. Es wurde dabei nachgewiesen, dass die Spannungen die Grenzwerte der chinesischen Normen einhalten.

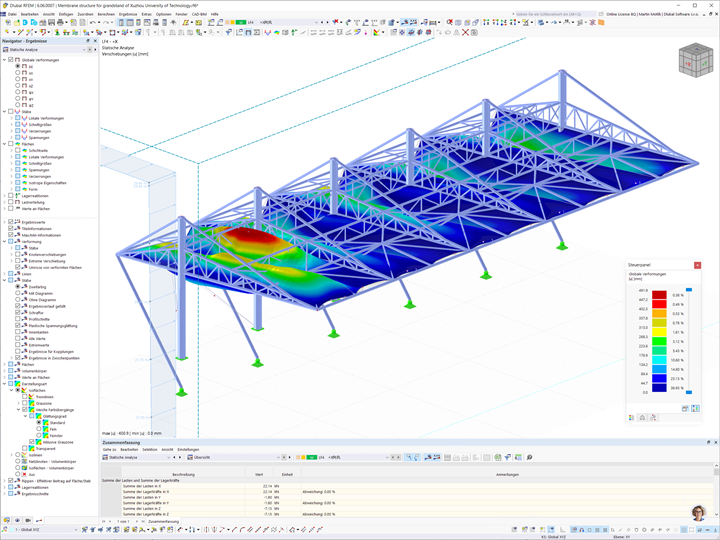

Ein weiteres Dlubal-Programm, das zum Einsatz kam, war RWIND. Im digitalen Windkanal konnte sichergestellt werden, dass die Auswirkungen von Windlasten ausreichend berücksichtigt wurden.

Dieses Kundenprojekt zeigt, wie vielseitig Programme von Dlubal Software eingesetzt werden können – ein wirklich interessantes Bauwerk!

Ort Technische Universität Xuzhou
Xuzhou, China
Investor Xuzhou Engineering University
Tragwerksplanung Jiangsu Jingong Space Structure Co., Ltd.


Projektspezifikationen

Modelldaten

Anzahl Knoten 326
Anzahl Linien 476
Anzahl Stäbe 476
Anzahl Flächen 10
Anzahl Volumenkörper 0
Anzahl Lastfälle 7
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 45,769 t
Abmessungen (metrisch) 42,000 x 14,160 x 21,588 m
Abmessungen (imperial) 137.8 x 46.46 x 70.83 feet
