徐州工业大学主看台钢膜屋面

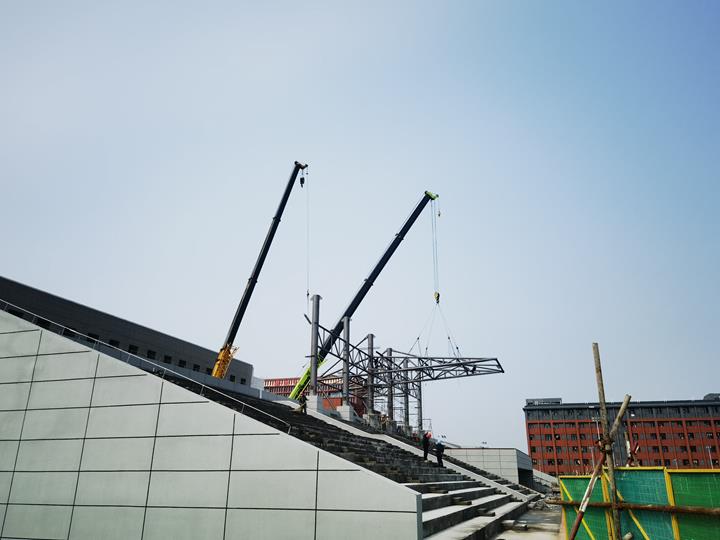

徐州工业大学东校区看台采用膜结构设计。 江苏金工空间结构有限公司设计完成。

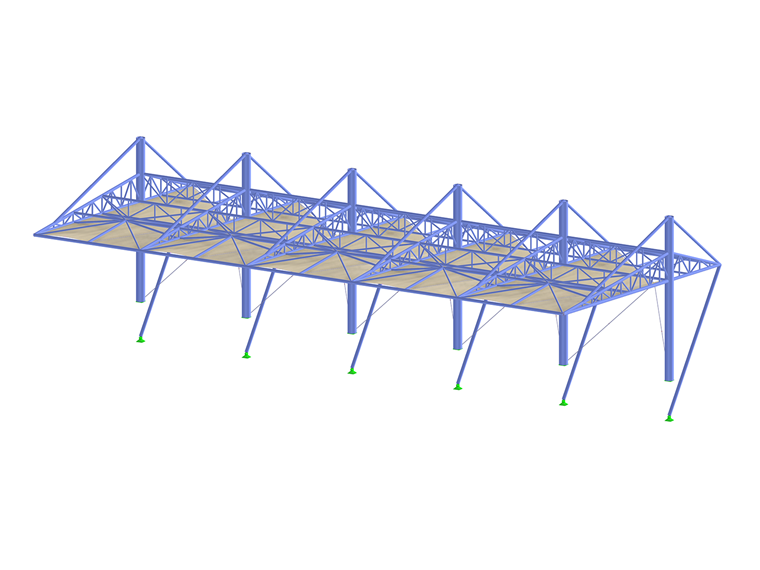

膜结构由三角形桁架支撑。 附加的水平压杆提供了必要的侧向稳定性。 不仅是视觉效果,其结构给人的印象是非常稳定。

框架结构

为了进一步提高结构的稳定性,Dlubal 客户江苏金工空间结构有限公司。 另外还可以在柱子之间设计附加桁架。 这个客户项目展示了我们可以很容易地创造出一些结构,并且可以使结构既稳定又美观。

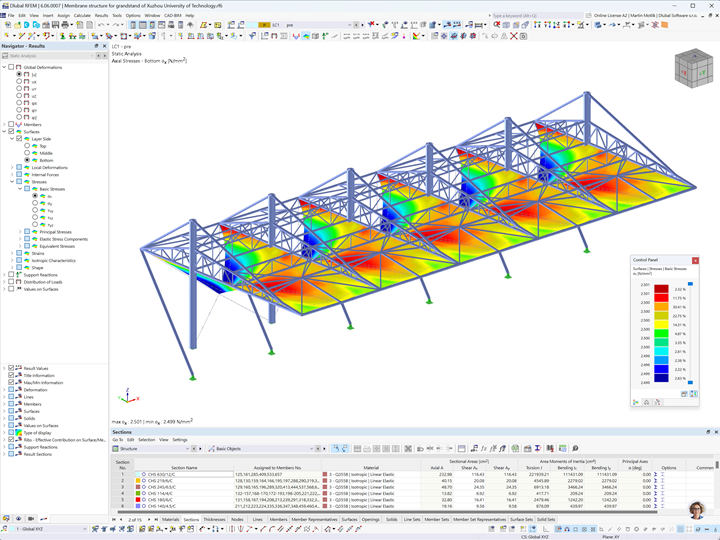

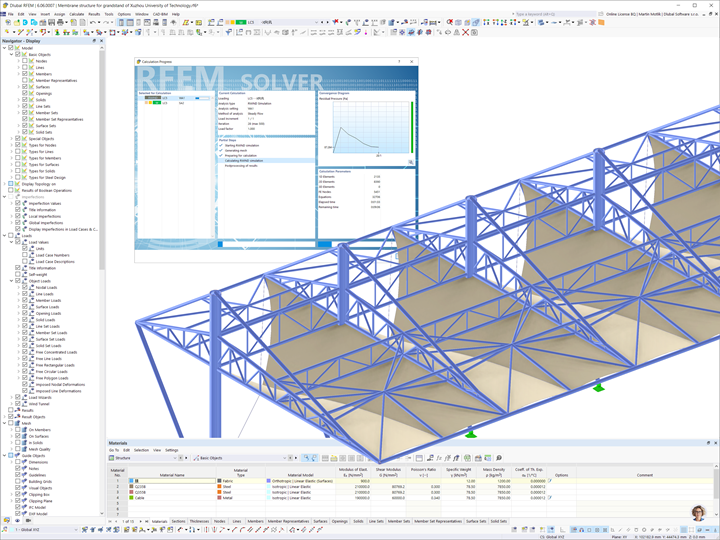

该结构是使用 RFEM 6 的找形模块和钢结构设计模块按照中国规范进行计算的。 使用 RFEM 6 应力-应变分析模块,可以在膜计算中对正交各向异性膜材料进行详细分析。 经验算,构件应力满足国家规范规定的极限值。

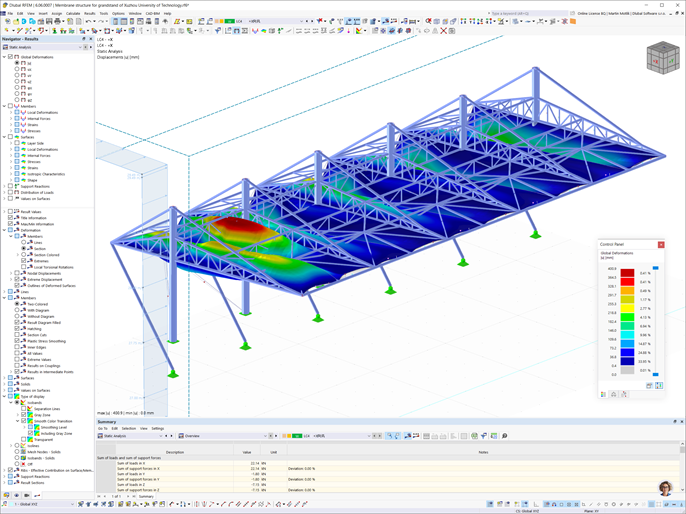

使用的另一个德儒巴软件是 RWIND。 数字风洞确保了正确考虑了风荷载的影响。

这个客户项目展示了 Dlubal 软件的多功能性 - 一个非常有趣的建筑!

位置 徐州工业大学
中国徐州
所有者 徐州工程大学
结构验算 江苏精工空间结构有限公司


项目说明

模型数据

节点数目: 326
线的数目 476
杆件数目: 476
面的数目: 10
实体数目 0
荷载工况数目 7
荷载组合数目 0
结果组合数目 0
总重量 45,769 t
翘曲区域尺寸 42,000 x 14,160 x 21,588 m
