Ocelová konstrukce membránového zastřešení tribuny na Technické univerzitě v Sü-čou, Čína

Membránová konstrukce elegantně překlenuje tribunu ve východním kampusu Technické univerzity v Sü-čou. Konstrukci vypočítala společnost Jiangsu Jingong Space Structure Co., Ltd.

Membránové zastřešení nesou trojboké příhradové vazníky. Požadovanou boční stabilitu zajišťují přídavné vodorovné vzpěry. Konstrukce působí mimořádně stabilním dojmem, a není to jen na pohled.

Konstrukce

Pro další zvýšení stability konstrukce navrhl náš zákazník, společnost Jiangsu Jingong Space Structure Co., Ltd., přídavné příhradové pruty mezi jednotlivými sloupy. Tento projekt našeho zákazníka tak ukazuje, s jakou lehkostí lze vytvářet konstrukce a že stabilita a elegance se navzájem nevylučují.

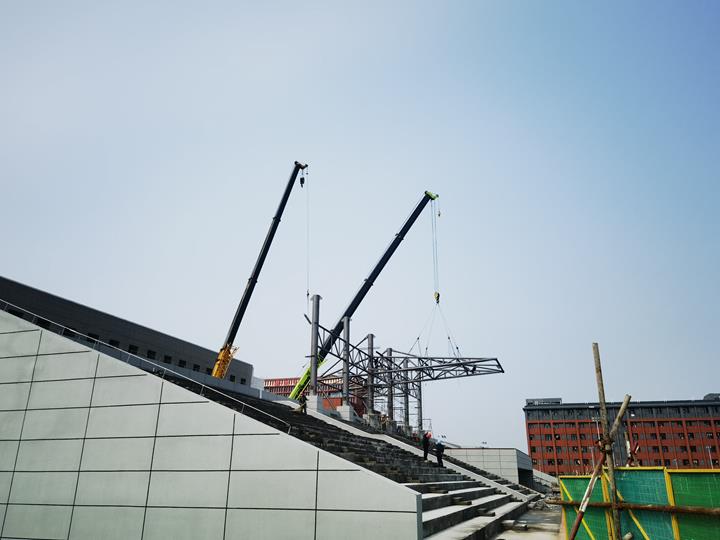

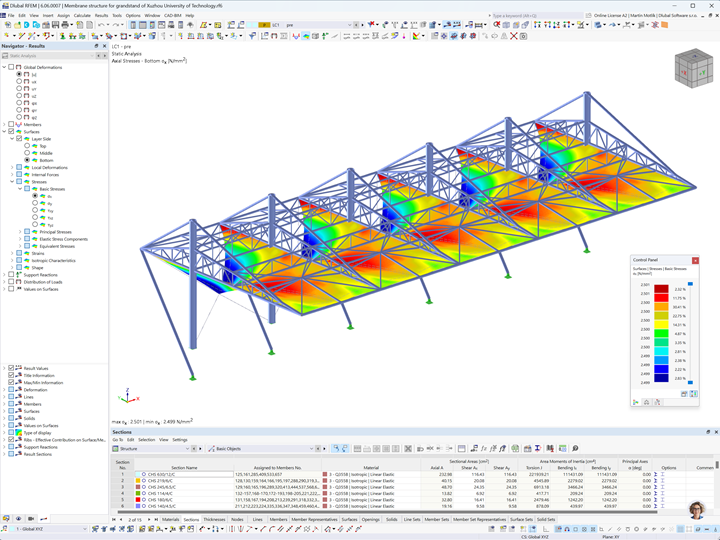

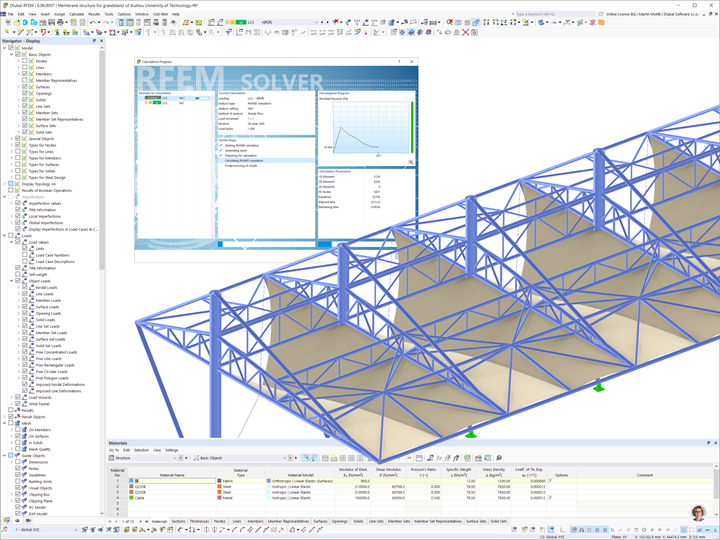

Konstrukce byla spočítána v addonech Form-finding a Posouzení ocelových konstrukcí programu RFEM 6 při zohlednění čínských norem. Addon Analýza napětí-přetvoření programu RFEM 6 umožnil v rámci výpočtu membrány podrobně analyzovat ortotropní materiál membrány. Bylo ověřeno, že napětí nepřekračují mezní hodnoty stanovené v čínských normách.

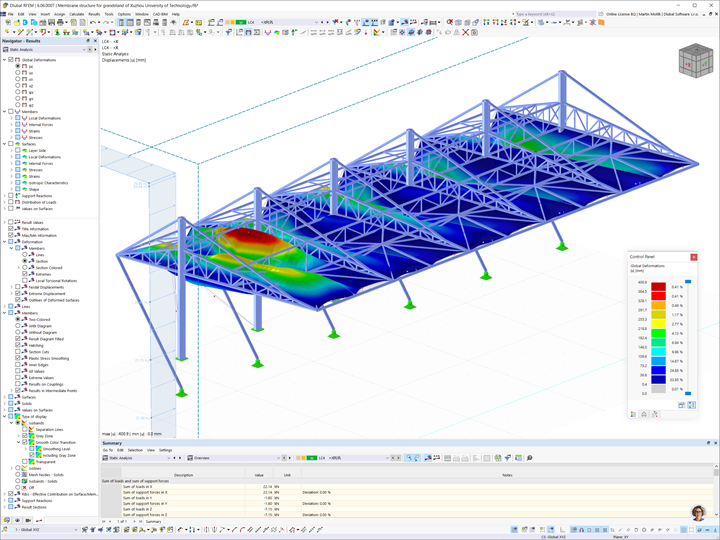

Další program od společnosti Dlubal, který se uplatnil, byl RWIND. V digitálním větrném tunelu bylo ověřeno, že účinky zatížení větrem jsou dostatečně zohledněny.

Tento projekt našeho zákazníka je ukázkou mnohostranného použití programů od Dlubal Software – opravdu zajímavá stavba!

Místo Technická univerzita v Sü-čou
Sü-čou, Čína
Investor Technická univerzita v Sü-čou, Čína
Projekční kancelář Jiangsu Jingong Space Structure Co., Ltd.


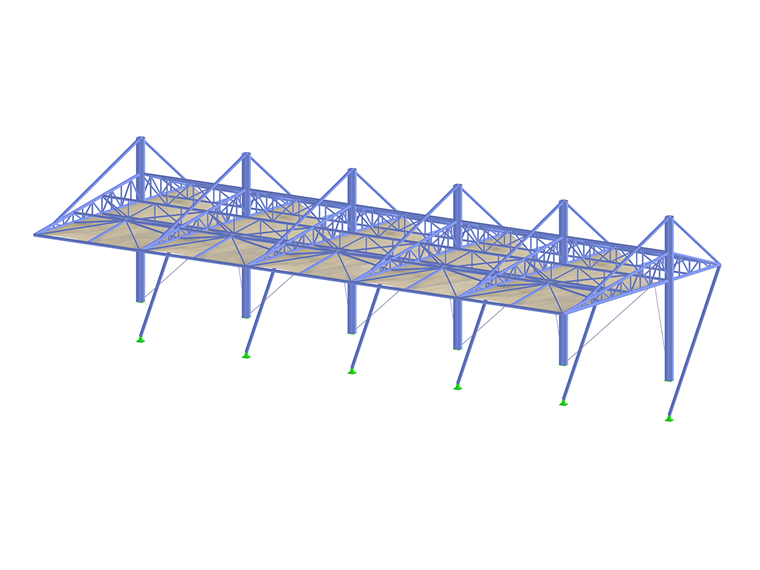

Specifikace projektu

Údaje o modelu

Počet uzlů 326
Počet linií 476
Počet prutů 476
Počet ploch 10
Počet těles 0
Počet zatěžovacích stavů 7
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 45,769 t
Rozměry (metrické) 42,000 x 14,160 x 21,588 m
Rozměry (imperiální) 137.8 x 46.46 x 70.83 feet
