Cubierta de membrana de acero de la tribuna en la Universidad Tecnológica de Xuzhou, China

Una estructura de membrana se extenderá elegantemente sobre la grada en el Campus Este de la Universidad Tecnológica de Xuzhou. La estructura fue diseñada por Jiangsu Jingong Space Structure Co., Ltd.

Las membranas están soportadas por cerchas triangulares. Los montantes horizontales adicionales proporcionan la estabilidad lateral necesaria. La estructura ofrece una impresión extremadamente estable, y no solo visualmente.

Estructura

Para mejorar aún más la estabilidad estructural, Jiangsu Jingong Space Structure Co., Ltd., cliente de Dlubal, añadió cerchas adicionales entre los pilares. Este proyecto de cliente muestra lo fácil que es crear estructuras y que la estabilidad y la elegancia no son mutuamente excluyentes.

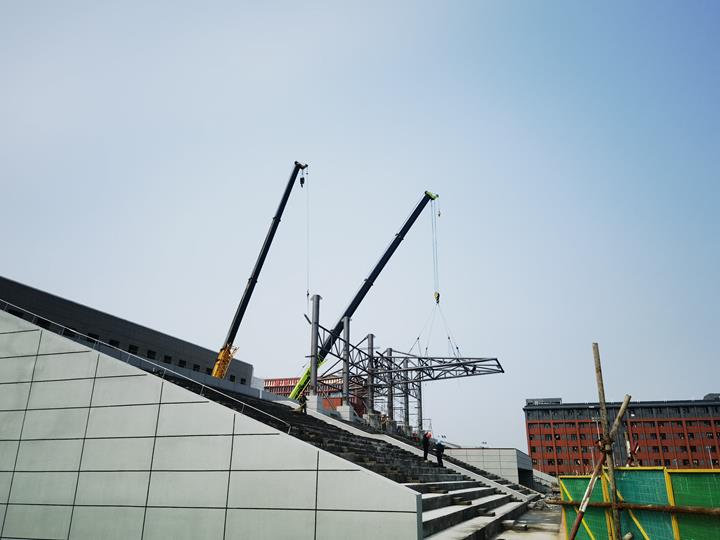

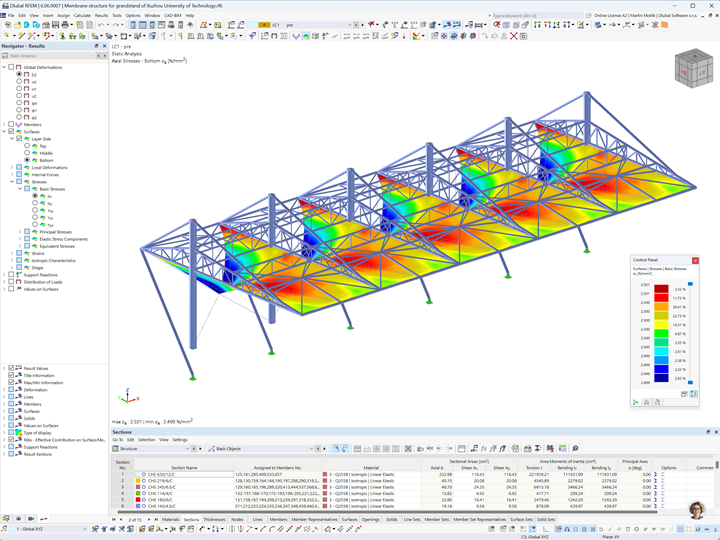

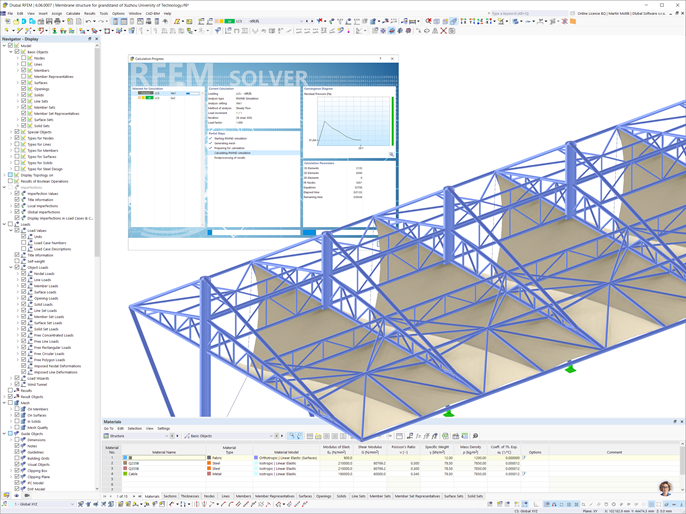

La estructura se calculó utilizando los complementos Búsqueda de forma y Cálculo de acero para RFEM 6, teniendo en cuenta las normas chinas. El complemento Análisis tensión-deformación de RFEM 6 permitió un análisis detallado del material de la membrana ortótropa. El cálculo verificó que las tensiones cumplieran con los valores límite de las normas chinas.

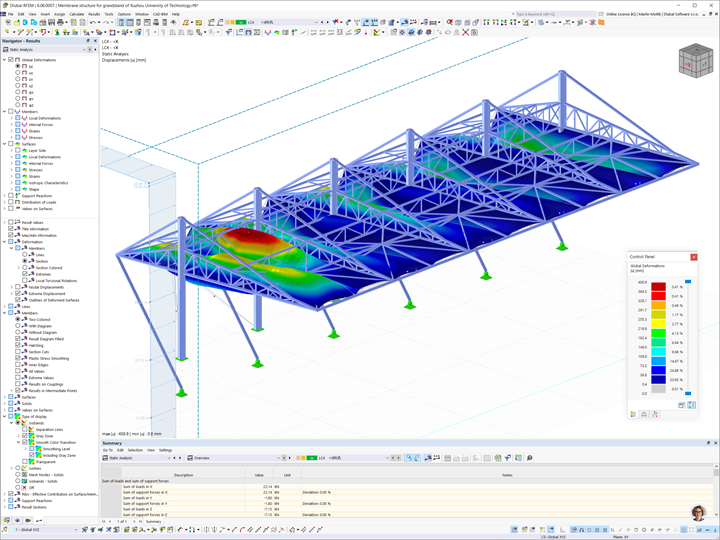

Otro programa de Dlubal que se utilizó fue RWIND. Un túnel de viento digital aseguró que los efectos de las cargas de viento se hubieran considerado correctamente.

Este proyecto de cliente muestra lo versátiles que pueden ser los programas de Dlubal Software, ¡una estructura realmente interesante!

Lugar Universidad Tecnológica de Xuzhou
Xuzhou, China
Inversor Universidad de Ingeniería de Xuzhou
Diseño estructural Jiangsu Jingong Space Structure Co., Ltd.


Especificaciones del proyecto

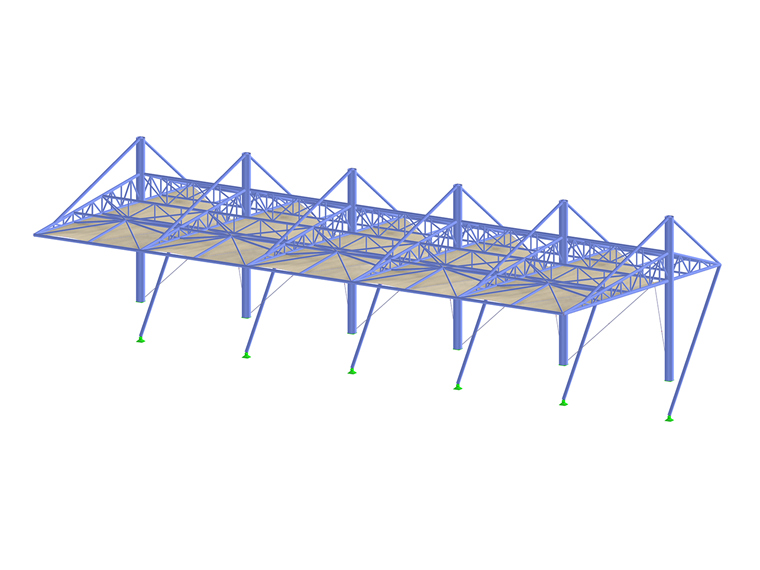

Datos del modelo

Número de nudos 326
Número de líneas 476
Número de barras 476
Número de superficies 10
Número de sólidos 0
Número de casos de carga 7
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 45,769 t
Dimensiones (métricas) 42,000 x 14,160 x 21,588 m
Dimensiones (imperiales) 137.8 x 46.46 x 70.83 feet
