Stalowo-membranowe zadaszenie trybuny przy Xuzhou University of Technology, Chiny

Trybunę we wschodnim kampusie University of Technology w Xuzhou będzie otaczać elegancka konstrukcja membranowa. Konstrukcja została zaprojektowana przez Jiangsu Jingong Space Structure Co., Ltd.

Membrany podparte są trójkątnymi kratownicami. Dodatkowe podpory poziome zapewniają wymaganą stateczność boczną. Konstrukcja sprawia wrażenie niezwykle stabilnej, nie tylko wizualnie.

Konstrukcja

Aby dodatkowo zwiększyć stateczność konstrukcji, klient firmy Dlubal - Jiangsu Jingong Space Structure Co., Ltd. zdecydował o umieszczeniu dodatkowych kratownic między poszczególnymi słupami. Ten projekt klienta pokazuje, jak łatwo można tworzyć konstrukcje, a także, że mogą one pozostać stateczne, nie tracąc nic ze swojej elegancji.

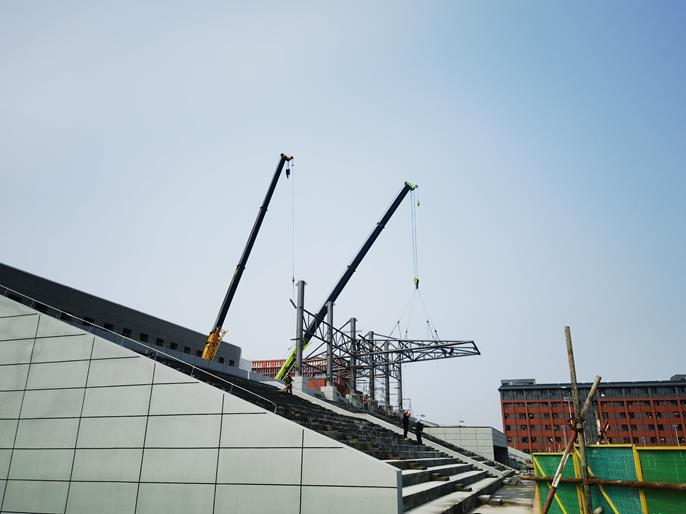

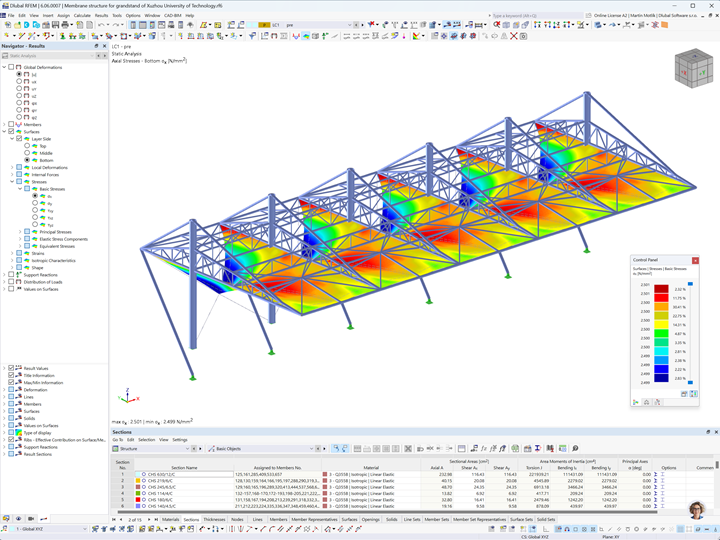

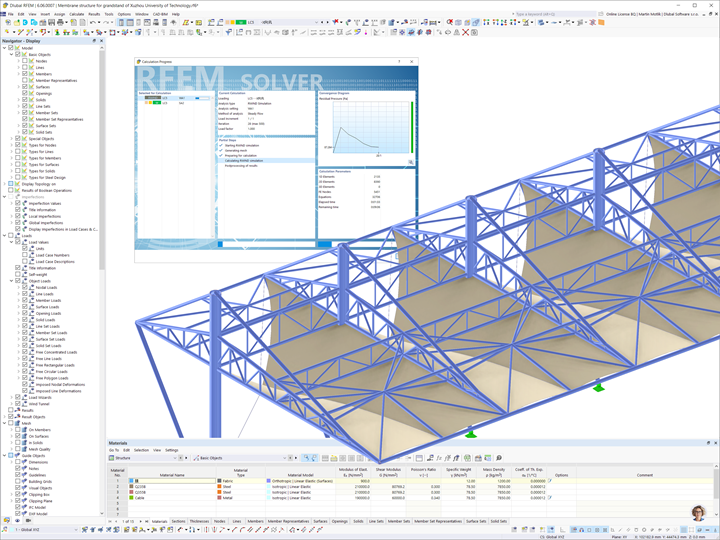

Konstrukcja została obliczona przy użyciu rozszerzeń Form-Finding i Projektowanie konstrukcji stalowych dla RFEM 6, z uwzględnieniem chińskich norm. Rozszerzenie Analiza naprężeniowo-odkształceniowa dla RFEM 6 umożliwiło szczegółową analizę materiału ortotropowego membrany w ramach analizy membrany. Potwierdzono, że naprężenia są zgodne z wartościami granicznymi określonymi w chińskich normach.

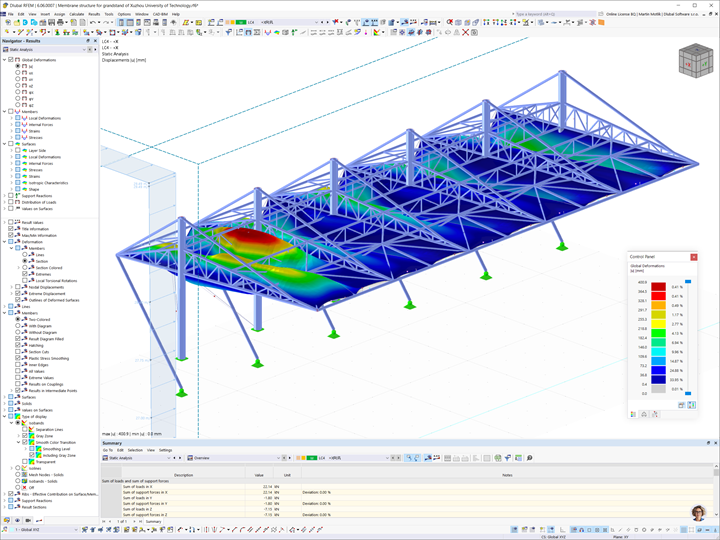

Kolejnym wykorzystanym programem firmy Dlubal był RWIND. Wpływ obciążeń wiatrem został prawidłowo uwzględniony dzięki zastosowaniu cyfrowego tunelu aerodynamicznego.

Ten projekt klienta pokazuje, jak wszechstronne mogą być programy Dlubal - naprawdę interesujący budynek!

Miejsce Xuzhou University of Technology
Xuzhou, Chiny
Klient Xuzhou Engineering University
Obliczenia konstrukcyjne Jiangsu Jingong Space Structure Co., Ltd.


Specyfikacja projektu

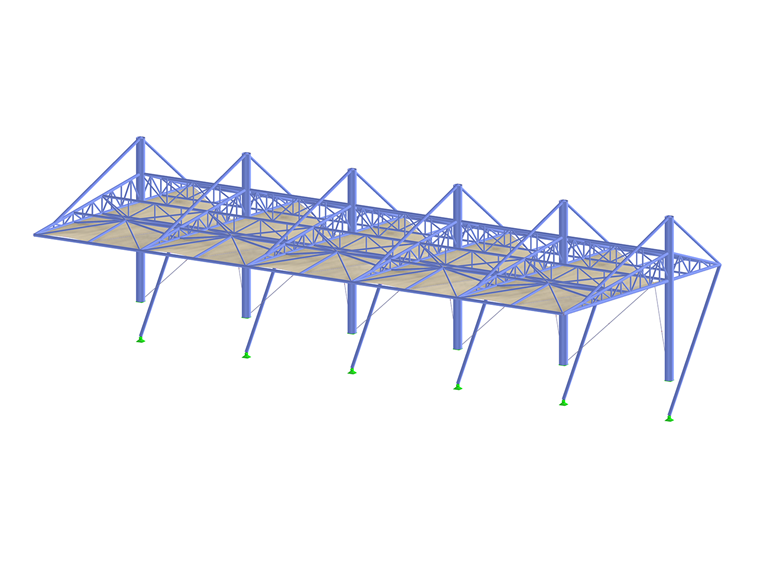

Dane modelu

Liczba węzłów 326
Liczba linii 476
Liczba prętów 476
Liczba powierzchni 10
Ilość brył 0
Ilość przypadków obciążenia 7
Ilość KO 0
Liczba kombinacji wyników 0
Ciężar całkowity 45,769 t
Wymiary (metryczne) 42,000 x 14,160 x 21,588 m
Wymiary (imperialne) 137.8 x 46.46 x 70.83 feet
