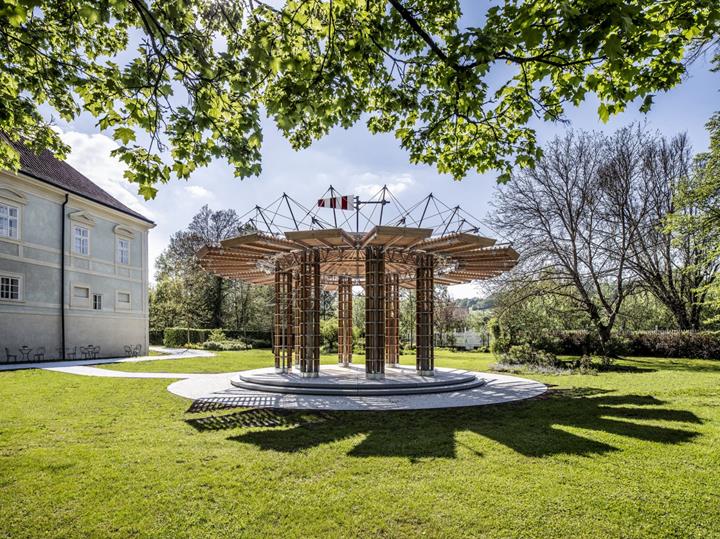

Pavilhão cinético no castelo de Radíč, República Checa

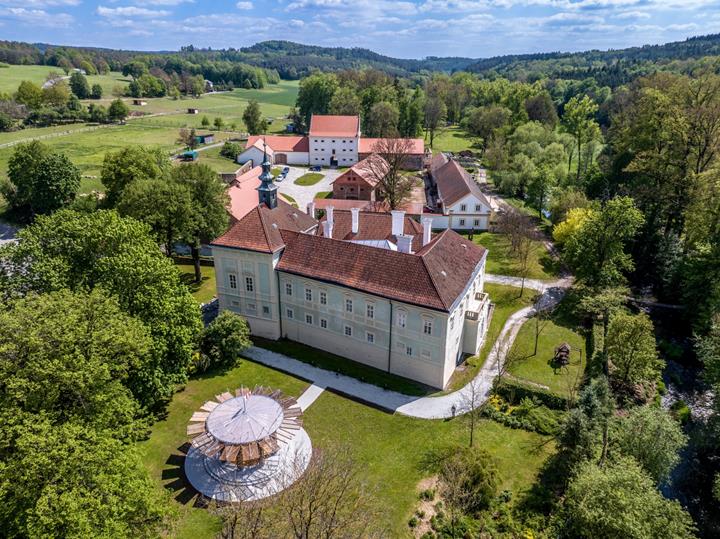

O pavilhão cinético construído nos jardins do castelo de Radíč na região de Sedlčany, na República Checa, representa uma homenagem moderna à arquitetura romana. Inspirado no Templo de Vesta no Fórum Romano, combina a tradicional base de pilar octogonal com uma utilização inovadora da madeira em vez do mármore. O elemento cinético contribui para a sua singularidade e permite uma impressionante combinação entre passado e presente.

O nosso cliente TIMBER DESIGN s.r.o. é o autor do projeto e o fornecedor da construção chave na mão.

Sobre o projeto

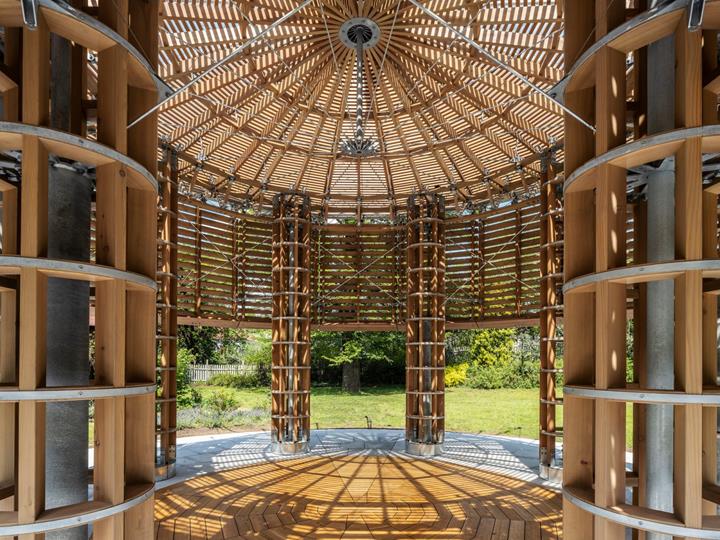

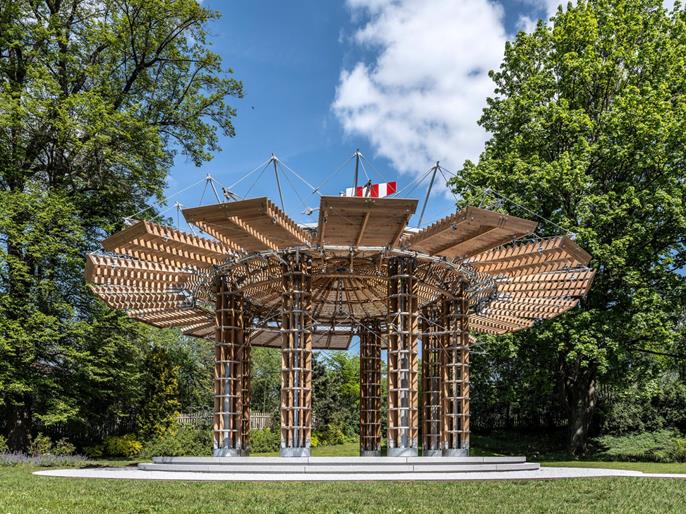

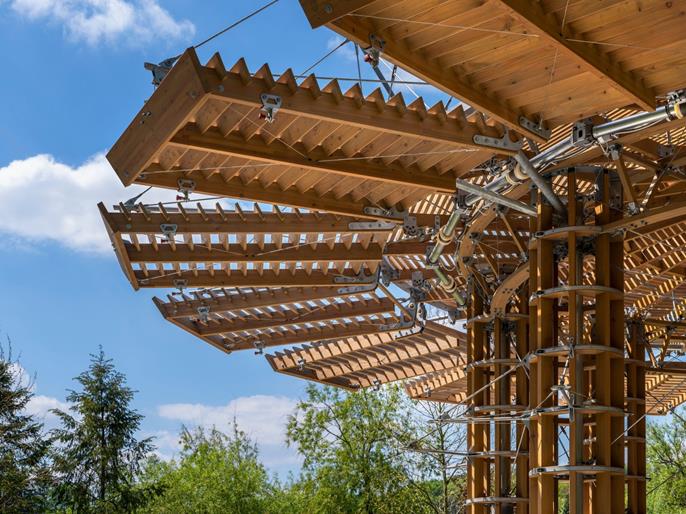

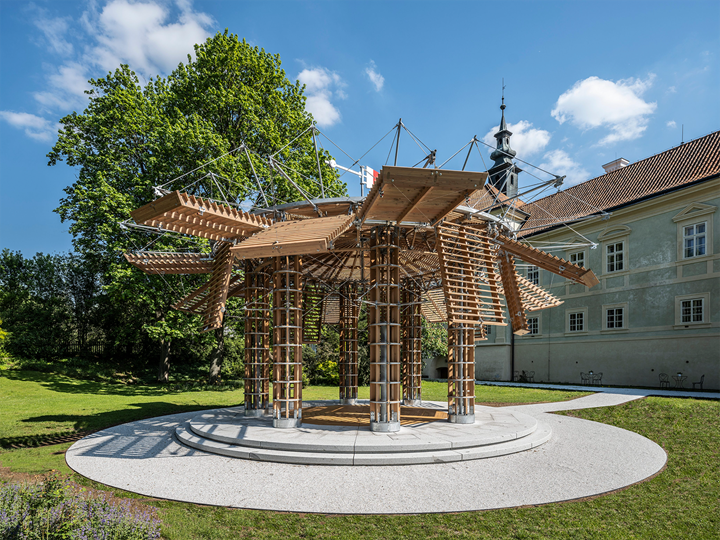

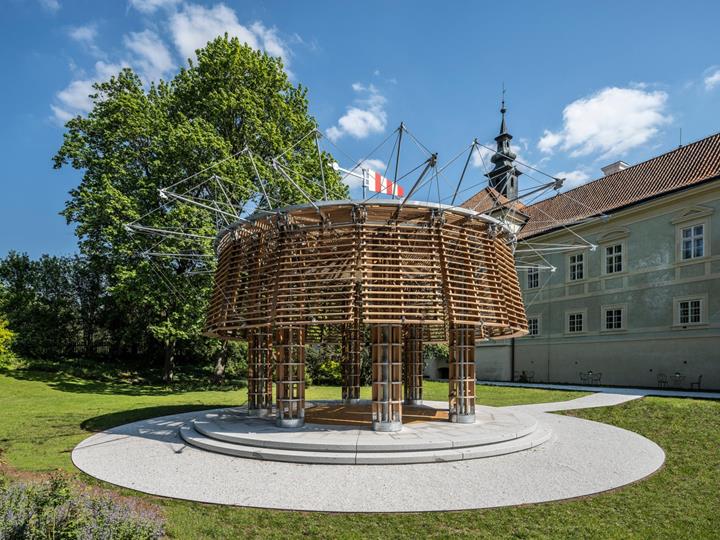

O pavilhão cinético octogonal assenta na estrutura de dois quadrados sobrepostos que afetam a disposição do piso, dos pilares e da cobertura. O pavilhão tem pilares e cobertura transparentes, todos em madeira, e está equipado com 16 painéis móveis. Estes painéis permitem alterar a aparência do pavilhão, adaptá-lo às condições meteorológicas e controlar a luz e o ambiente no espaço interior. O mecanismo de elevação dos painéis é controlado à distância e proporciona um momento impressionante, que dá ao edifício um carácter animado e dinâmico.

Solução de engenharia estrutural

A estabilidade da estrutura é assegurada por quatro pilares de aço fixados numa fundação circular de betão, que estão dissimulados no interior dos pilares de madeira visíveis e têm uma altura de 2 metros. Esta altura permite espaço suficiente para os visitantes entrarem no pavilhão sem restrições e, ao mesmo tempo, existe espaço acima das suas cabeças para um sistema de cabos de aço que está ligado a um anel circular no capitel, assegurando, assim, a rigidez de toda a estrutura. O anel circular foi concebido como uma viga espacial triangular com as vigas de cobertura viradas para o centro da estrutura. Estas, em combinação com os tirantes em aço, formam a estrutura da cobertura que também suporta o cata-vento móvel. O pavilhão está coberto com uma membrana feita de folha ETFE transparente.

Soluções com Dlubal Software

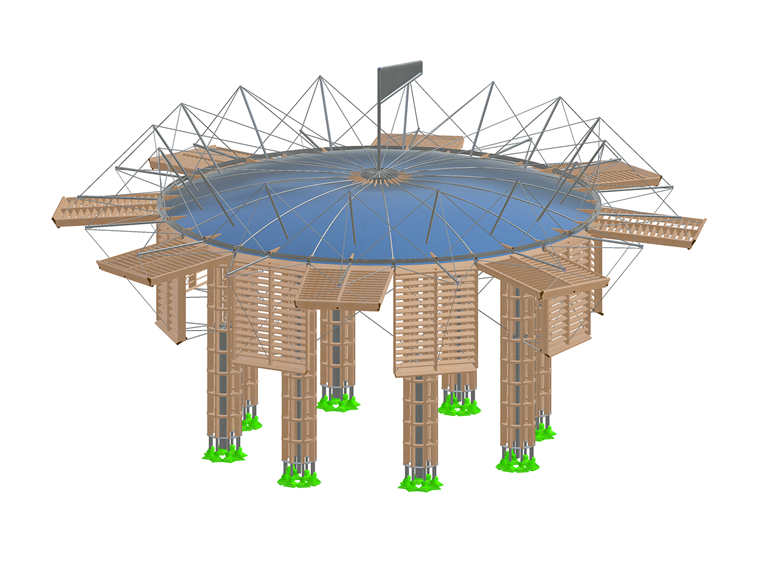

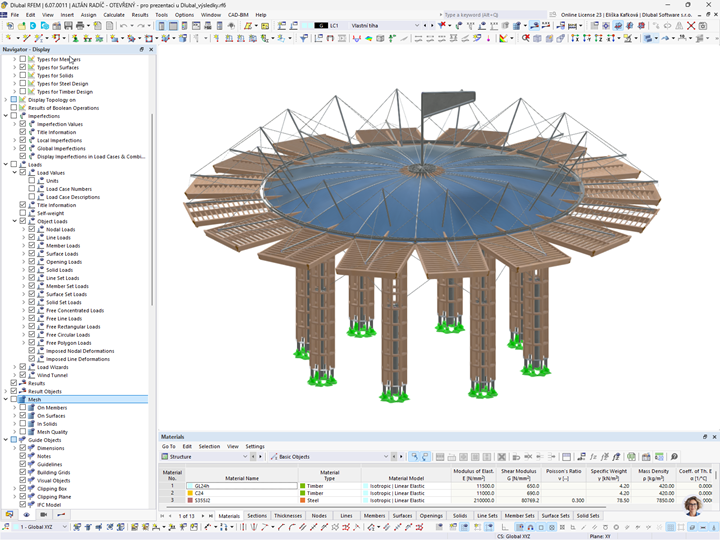

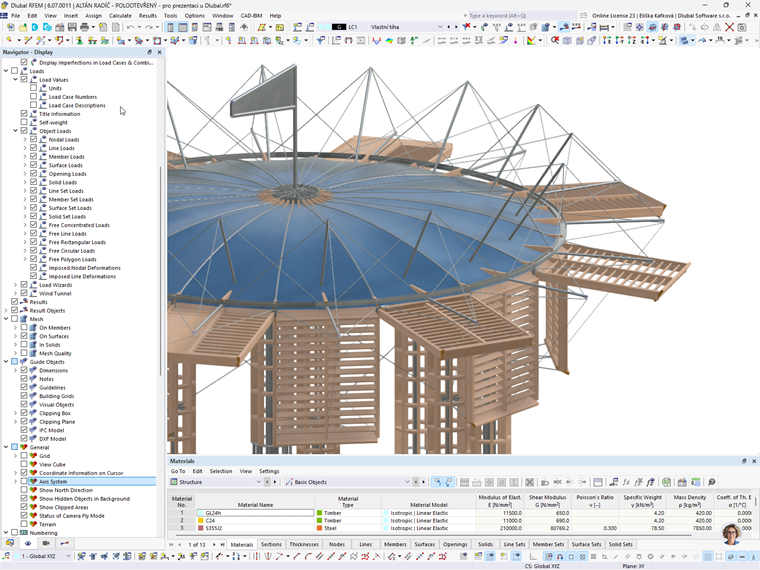

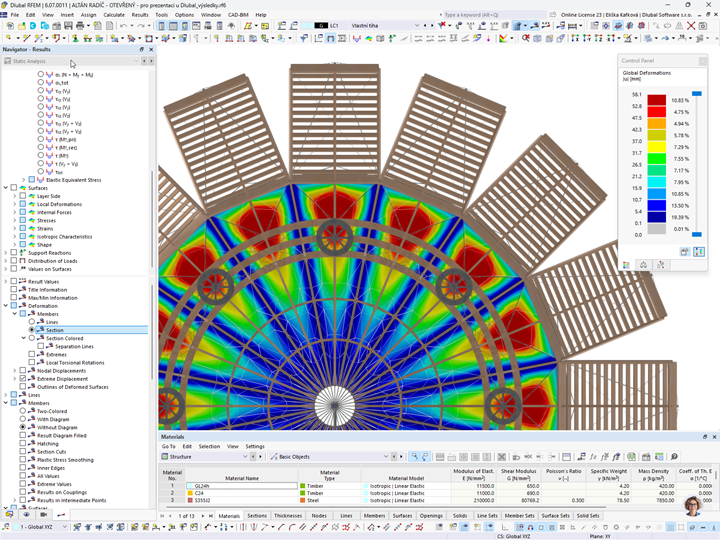

A estrutura foi calculada no RFEM 6 utilizando os módulos Dimensionamento de madeira, Dimensionamento de aço e Form-finding para o dimensionamento das estruturas de madeira, aço e membrana. O padrão de corte também foi calculado diretamente no RFEM. A carga de vento foi analisada com o RWIND.

Local Castelo de Radíč
República Checa
Solução de engenharia estrutural TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, República Checa
Arquiteto Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Ing. arch. Tomáš Kosnar
Ing. arch. Jáchym Daniel

TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR


Especificações do projeto

Dados do modelo

Número de nós 2223
Número de linhas 2994
Número de barras 2949
Número de superfícies 17
Número de sólidos 0
Número de casos de carga 15
Número de combinações de cargas 182
Número de combinações de resultados 0
Peso total 3,263 t
Dimensões (métricas) 11,239 x 6,848 x 11,239 m
Dimensões (imperial) 36.87 x 22.47 x 36.87 feet
