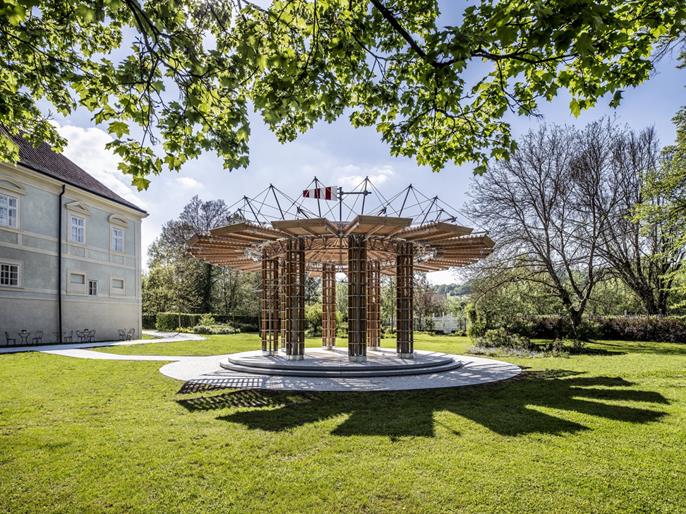

Kinetický pavilon na zámku Radíč

Kinetický altán, postavený v zahradách zámku Radíč na Sedlčansku, představuje moderní poctu římské architektuře. Inspirován chrámem bohyně Vesty z Forum Romanum, kombinuje tradiční osmiboký sloupový základ s inovativním využitím dřeva namísto mramoru. Kinetický prvek přispívá k jeho jedinečnosti a působivému spojení historie s moderním přístupem.

Autorem konstrukčního řešení a zároveň dodavatel stavby na klíč je náš zákazník TIMBER DESIGN s.r.o.

O projektu

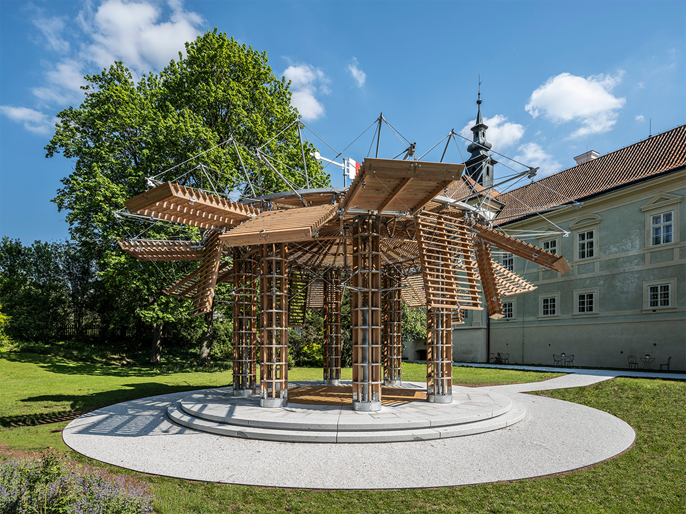

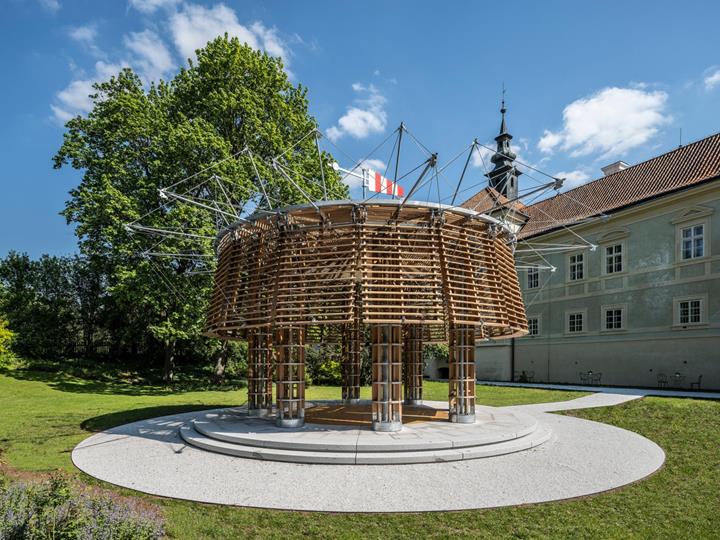

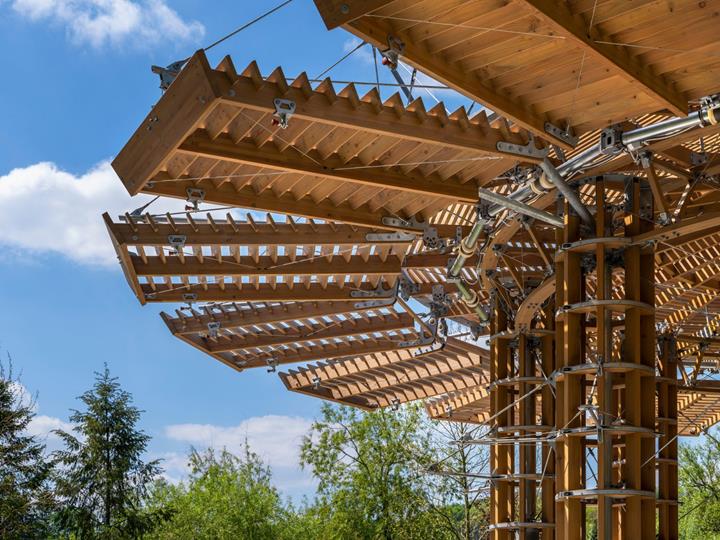

Osmiboký kinetický pavilon je založen na konstrukci dvou překrývajících se čtverců, což ovlivňuje uspořádání podlahy, sloupů i střechy. Pavilon má průhledné sloupy a střechu, vše zhotovené ze dřeva, a je vybaven 16 pohyblivými panely. Tyto panely umožňují měnit podobu pavilonu, přizpůsobit se počasí a regulovat světlo i atmosféru v prostoru. Mechanismus jejich zvedání je dálkově ovládaný a přináší působivý moment, který dodává stavbě živý a proměnlivý charakter.

Stavebně technické řešení

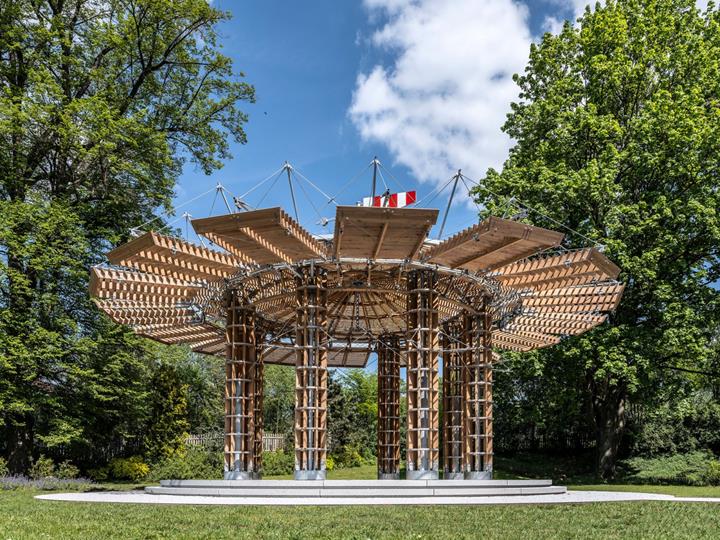

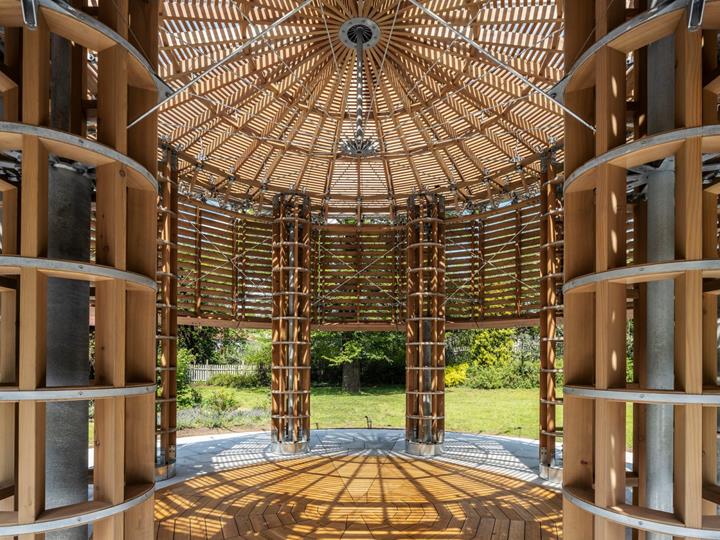

Stabilitu této konstrukce zajišťuje čtveřice vetknutých ocelových sloupů do betonového kruhového základu, které jsou ukryty uvnitř viditelných dřevěných sloupů a sahají do výšky 2 metrů. Tato výška umožňuje vytvoření dostatečného prostoru pro neomezený průchod návštěvníků do altánu, a současně nad jejich hlavami je prostor pro systém ocelových lan, která jsou propojena s kruhovým věncem ve zhlavích sloupů a společně tak zajišťují tuhost celé stavby. Kruhový věnec je navržen jako trojboký prostorový vazník, na který jsou upevněny krokve směřující do středu konstrukce. Ty v kombinaci s ocelovými táhly vytvářejí vzpínadlovou střešní konstrukci, která zároveň tvoří oporu pro otočnou větrnou korouhev. Altán je zastřešen membránou zhotovenou z transparentní ETFE fólie.

Řešení s Dlubal Software

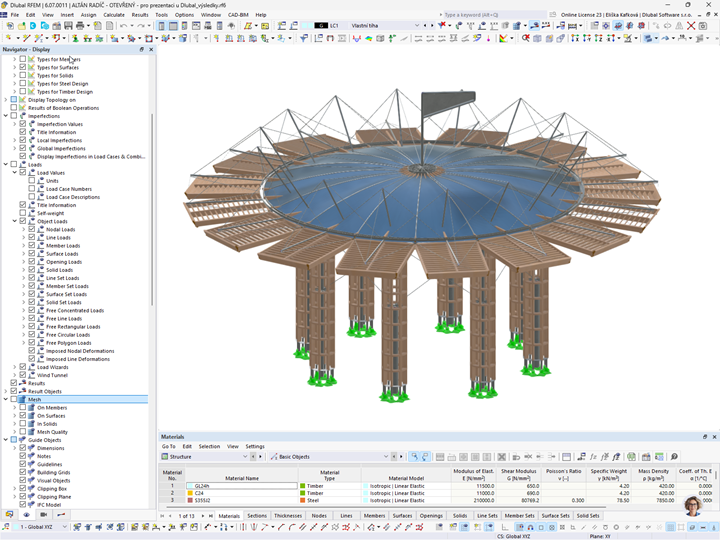

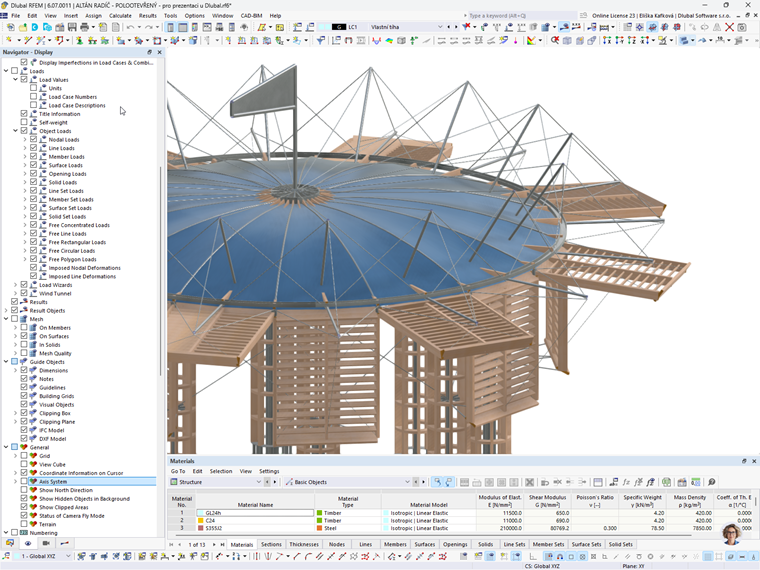

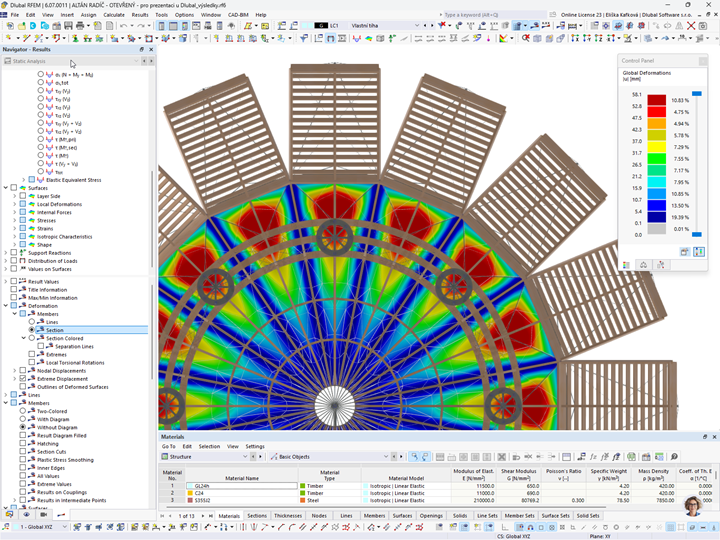

Konstrukce byla navržena v programu RFEM 6 s využitím add-onů Timber Design, Steel Design a Form-Finding pro posouzení dřevěné, ocelové a membránové konstrukce. Návrh střihu byl kontrolně ověřen rovněž přímo v programu RFEM. Zatížení větrem bylo analyzováno pomocí programu RWIND.

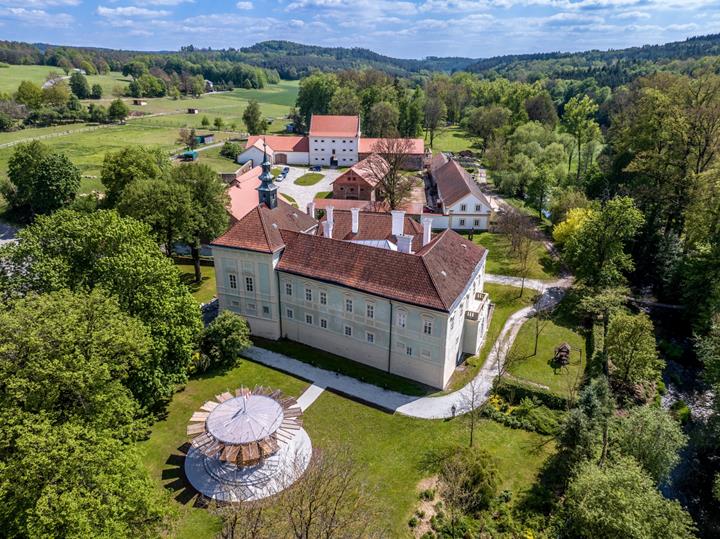

Místo Zámek Radíč
Česká republika
Stavebně konstrukční řešení projektu TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR
Architektura Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Ing. arch. Tomáš Kosnar
Ing. arch. Jáchym Daniel

TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR


Specifikace projektu

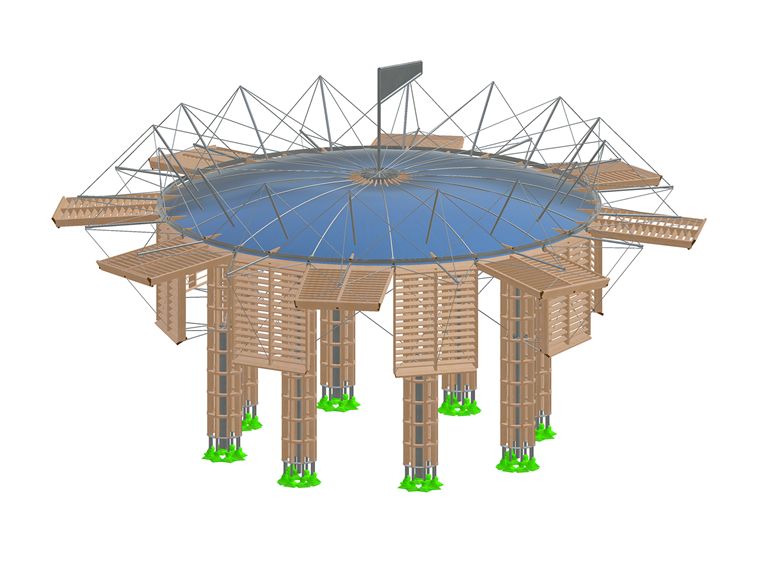

Údaje o modelu

Počet uzlů 2223
Počet linií 2994
Počet prutů 2949
Počet ploch 17
Počet těles 0
Počet zatěžovacích stavů 15
Počet kombinací zatížení 182
Počet kombinací výsledků 0
Celková hmotnost 3,263 t
Rozměry (metrické) 11,239 x 6,848 x 11,239 m
Rozměry (imperiální) 36.87 x 22.47 x 36.87 feet
