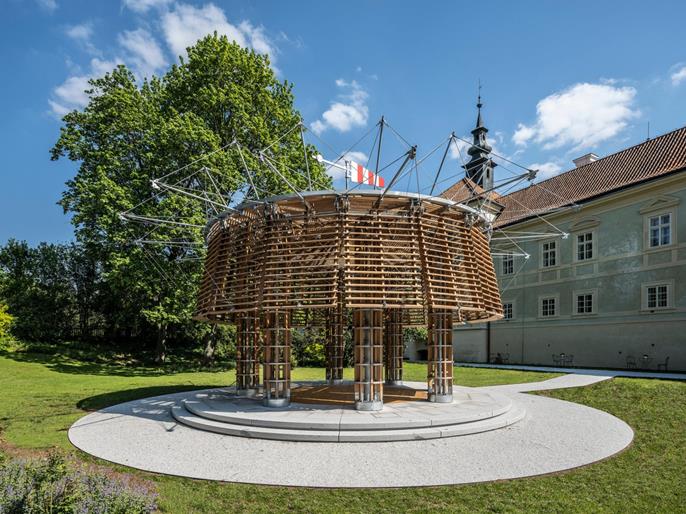

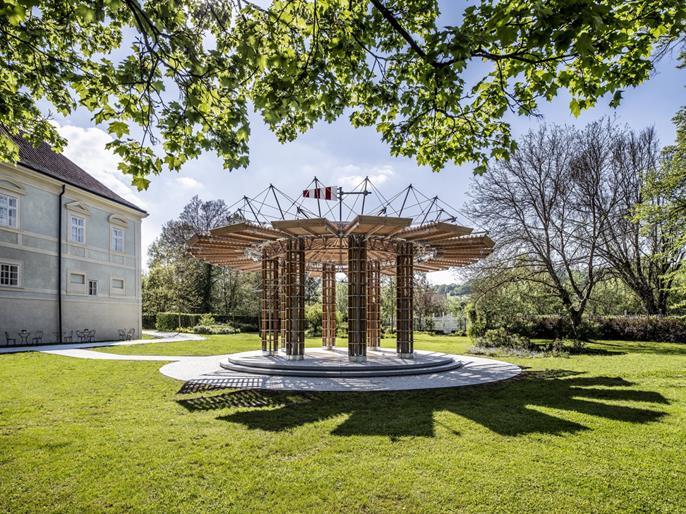

Padiglione cinetico a Chateau Radíč, Repubblica Ceca

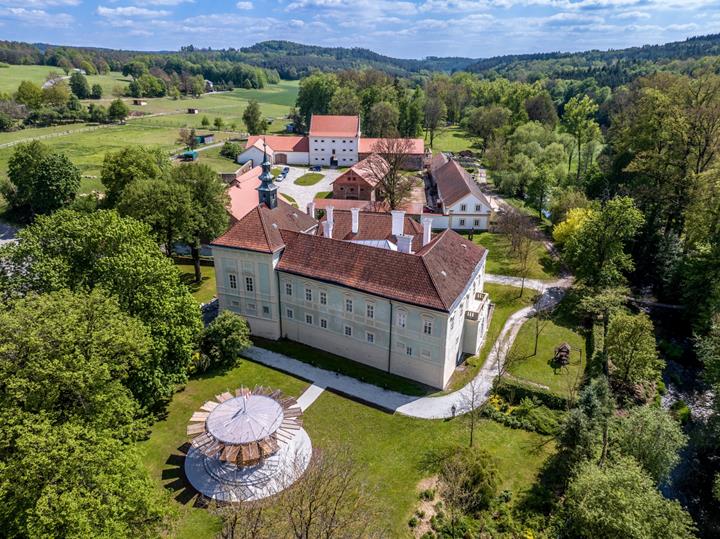

Il padiglione cinetico, costruito nei giardini del castello di Radíč nella regione di Sedlčany, in Repubblica Ceca, è un moderno tributo all'architettura romana. Ispirato al Tempio della dea Vesta nel Foro Romano, combina una tradizionale base a ottagonale con colonne con un uso innovativo del legno al posto del marmo. L'elemento cinetico contribuisce alla sua unicità e alla sorprendente combinazione di storia e approccio moderno.

Il nostro cliente, TIMBER DESIGN s.r.o., è l'autore della soluzione progettuale e il fornitore della costruzione chiavi in mano.

Informazioni sul progetto

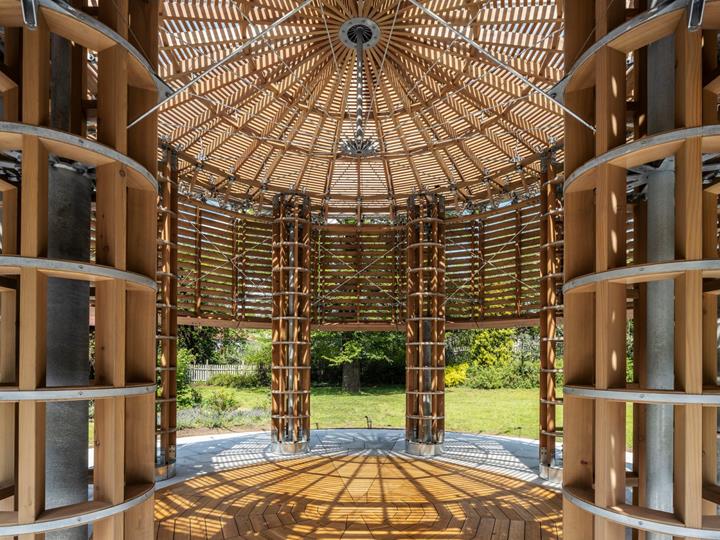

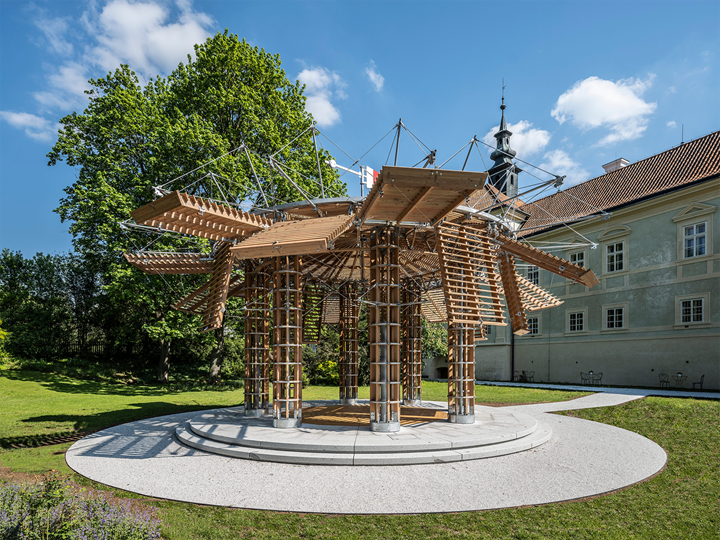

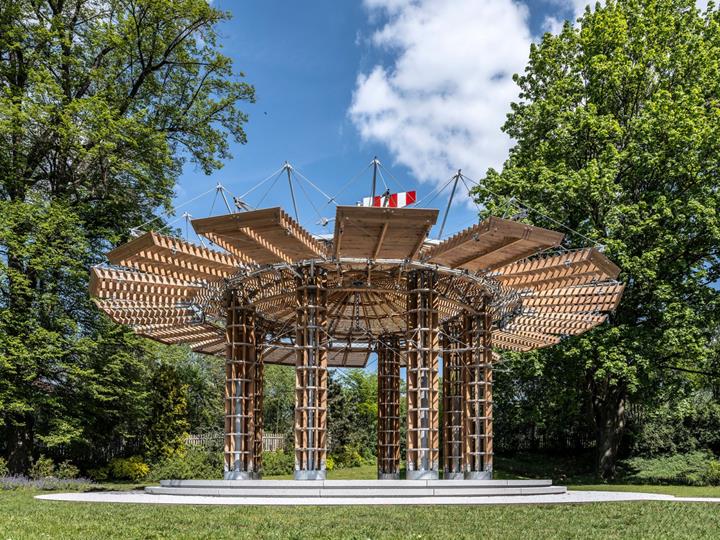

Il padiglione cinetico ottagonale si basa sulla struttura di due quadrati sovrapposti che influenzano la disposizione del pavimento, delle colonne e della copertura. Il padiglione ha colonne trasparenti e copertura, tutte in legno, ed è dotato di 16 pannelli mobili. Questi pannelli consentono di modificare l'aspetto del padiglione, di adattarsi alle condizioni meteorologiche e di controllare la luce e l'atmosfera nello spazio. Il meccanismo di sollevamento dei pannelli è controllato a distanza e fornisce un momento sorprendente che conferisce all'edificio un carattere vivace e mutevole.

Soluzione di ingegneria strutturale del progetto

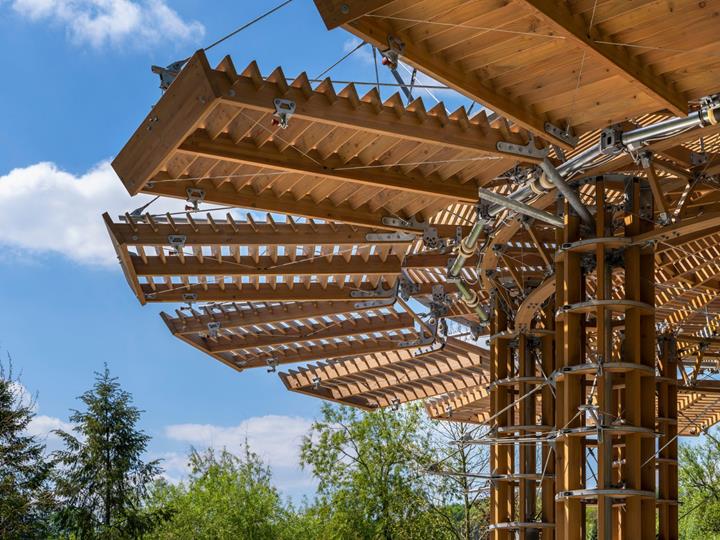

La stabilità di questa struttura è assicurata da quattro colonne in acciaio fissate in una fondazione ad anello di calcestruzzo, che sono nascoste all'interno delle colonne di legno visibili e raggiungono un'altezza di circa 2 m. Questa altezza offre spazio sufficiente per consentire ai visitatori di accedere liberamente al padiglione, così come per il sistema di funi d'acciaio sopra le loro teste, che sono collegate alla circolare nelle teste delle colonne, garantendo la rigidità dell'intera struttura. L'anello circolare è progettato come una travatura triangolare spaziale a cui sono fissate le travi, che punta verso il centro della struttura. Combinati con tiranti in acciaio, formano la struttura del tetto verticale, che supporta anche la pala del vento girevole. Il padiglione è ricoperto da una membrana in ETFE trasparente.

Soluzioni con Dlubal Software

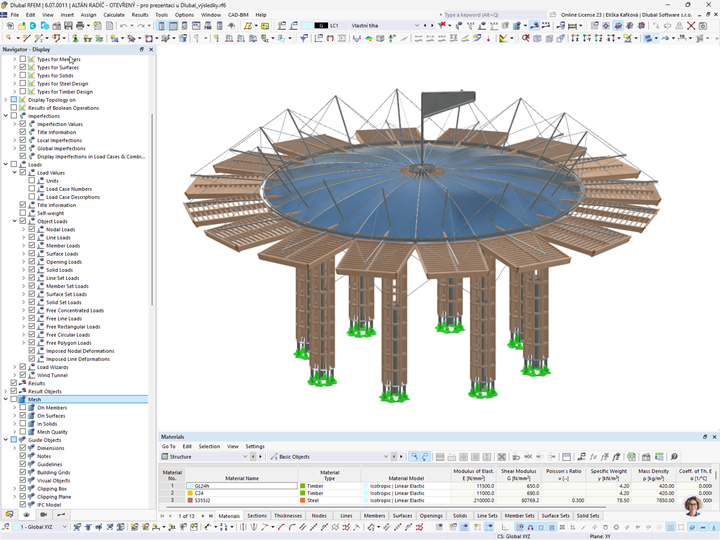

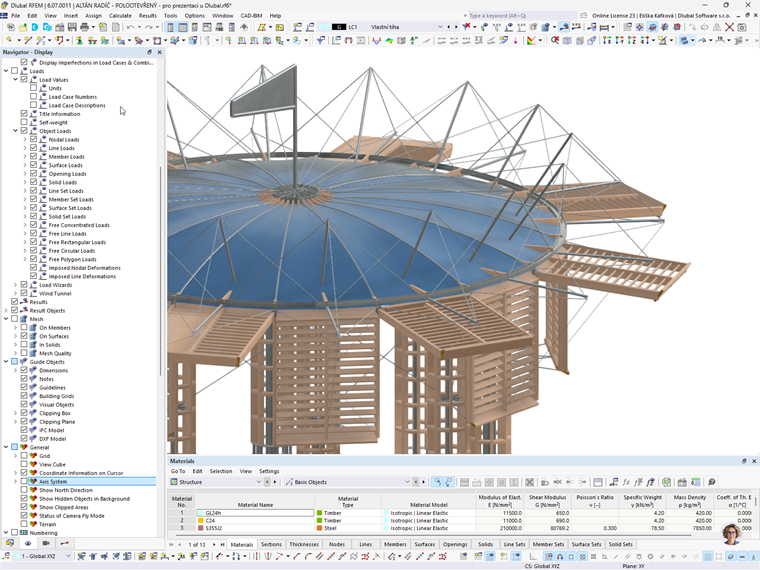

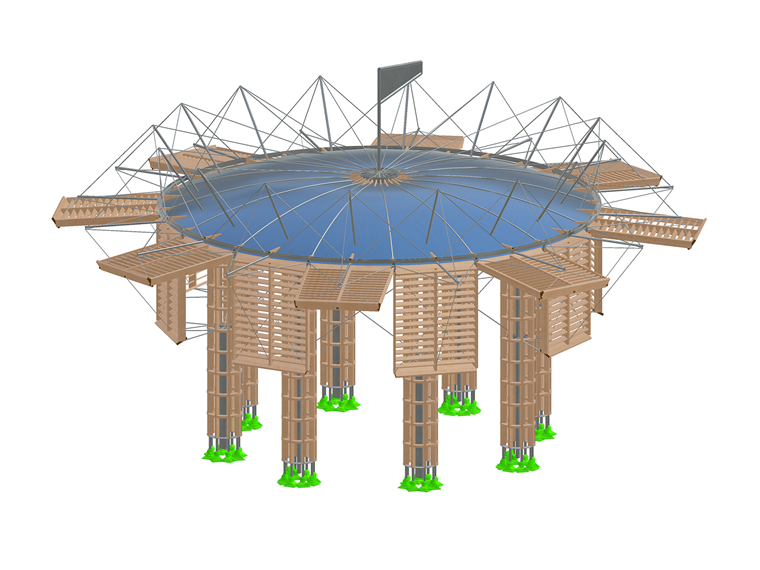

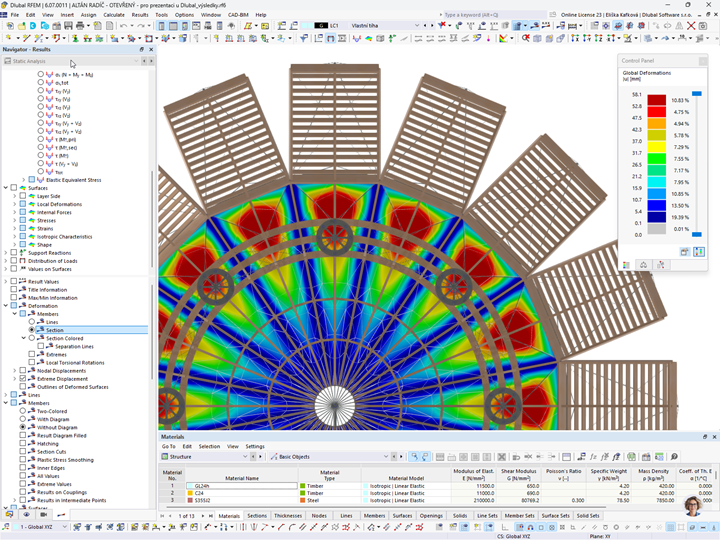

La struttura è stata progettata in RFEM 6 utilizzando gli add-on Verifica legno, Verifica acciaio e Form-Finding per la verifica di strutture in legno, acciaio e membrane. Anche lo schema di taglio è stato progettato direttamente in RFEM. I carichi del vento sono stati analizzati utilizzando RWIND.

Posto Castello di Radic
Repubblica Ceca
Soluzione di ingegneria strutturale del progetto TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR
Architettura Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Ing. arch. Tomáš Kosnar
Ing. arch. Jáchym Daniel

TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR


Specifiche del progetto

Dati modello

Numero di nodi 2223
Numero di linee 2994
Numero di aste 2949
Numero di superfici 17
Numero di solidi 0
Numero di casi di carico 15
Nr. di combinazioni di carico 182
Nr. di combinazioni di risultati 0
Peso totale 3,263 t
Dimensioni (metriche) 11,239 x 6,848 x 11,239 m
Dimensioni (imperiali) 36.87 x 22.47 x 36.87 feet
