Pabellón cinético en el castillo de Radíč, República Checa

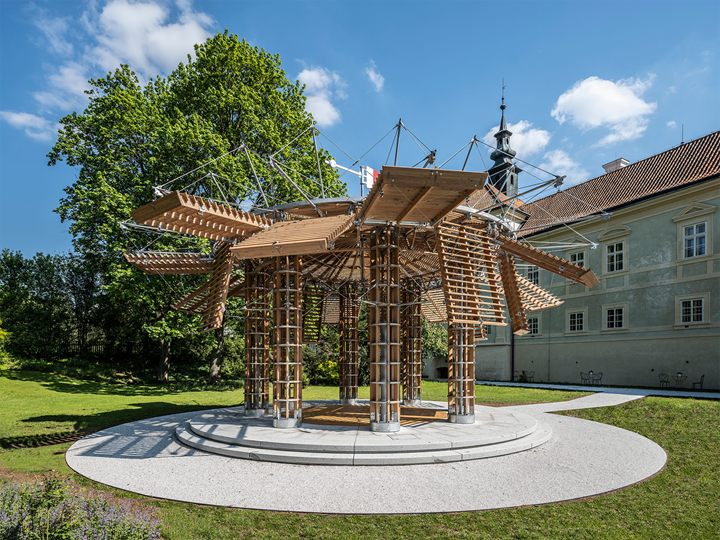

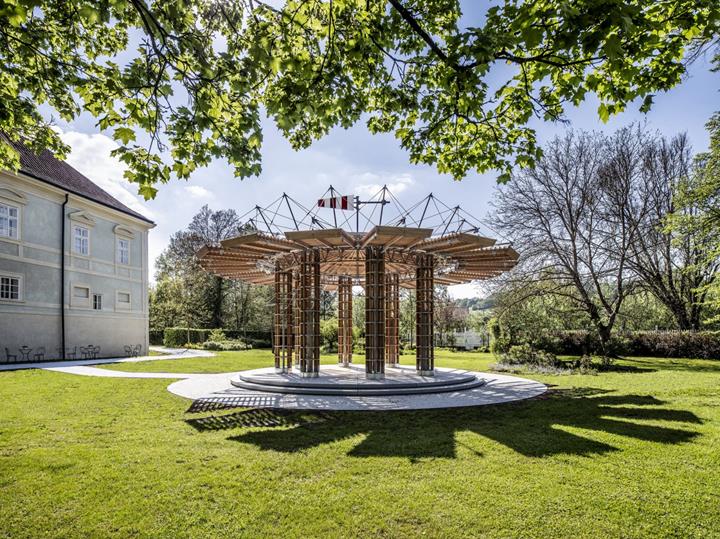

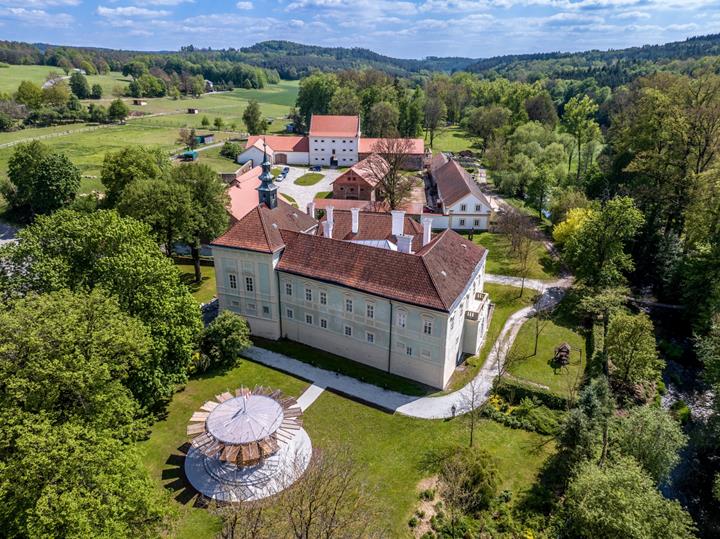

El pabellón cinético, construido en los jardines del castillo de Radič en la región de Sedlčany, República Checa, es un homenaje moderno a la arquitectura romana. Inspirado en el Templo de la Diosa Vesta en el Foro Romano, combina una base de columna octogonal tradicional con un uso innovador de la madera en lugar del mármol. El elemento cinético contribuye a su singularidad y a la impresionante combinación de historia y enfoque moderno.

Nuestro cliente, TIMBER DESIGN s.r.o., es el autor de la solución de diseño y el proveedor de la construcción llave en mano.

Acerca del proyecto

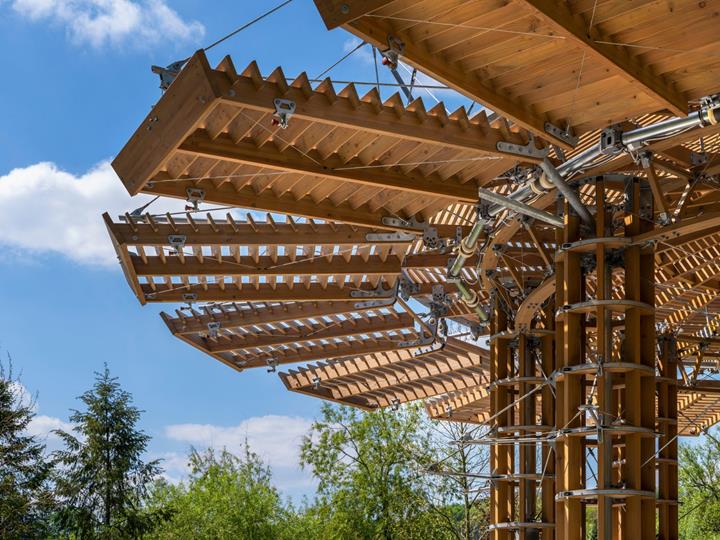

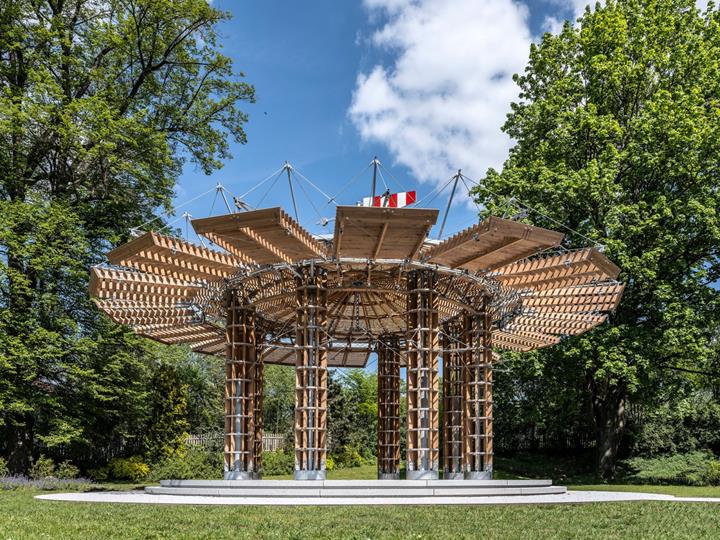

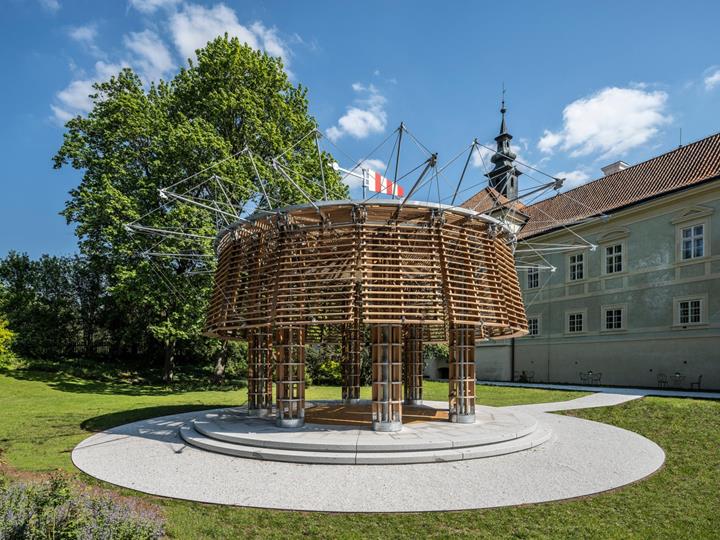

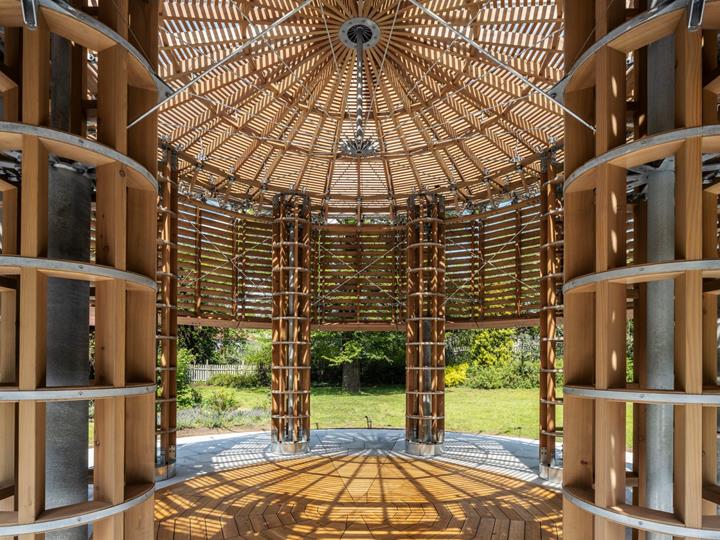

El pabellón cinético octogonal se basa en la estructura de dos cuadrados superpuestos que afectan la disposición del suelo, los pilares y la cubierta. El pabellón tiene pilares y techo transparentes, todos hechos de madera, y está equipado con 16 paneles móviles. Estos paneles permiten cambiar la apariencia del pabellón, adaptarse al clima y controlar la luz y el ambiente en el espacio. El mecanismo de elevación de los paneles se controla de forma remota y proporciona un momento impresionante que le da al edificio un carácter vivo y cambiante.

Solución de ingeniería estructural

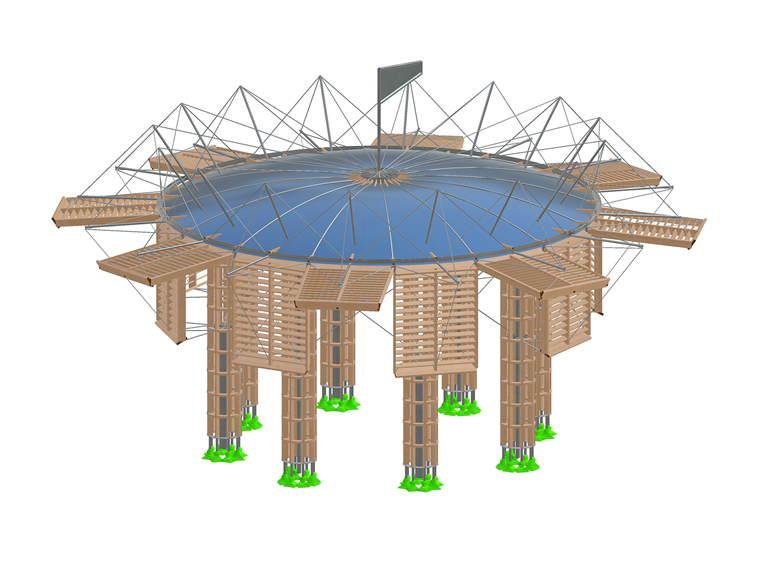

La estabilidad de esta estructura está asegurada por cuatro pilares de acero fijados en cimentaciones de anillos de hormigón, que están ocultos dentro de los pilares de madera visibles y alcanzan una altura de unos 2 metros. Esta altura proporciona suficiente espacio para que los visitantes accedan libremente al pabellón, así como para el sistema de cables de acero sobre sus cabezas, que están conectados a la circular en las cabezas de los pilares, asegurando la rigidez de toda la estructura. El anillo circular está diseñado como una cercha espacial triangular a la que se fijan las vigas, apuntando hacia el centro de la estructura. Combinadas con tirantes de acero, forman la estructura vertical de la cubierta, que también soporta la veleta giratoria. El pabellón está cubierto con una membrana hecha de una lámina transparente de ETFE.

Soluciones con Dlubal Software

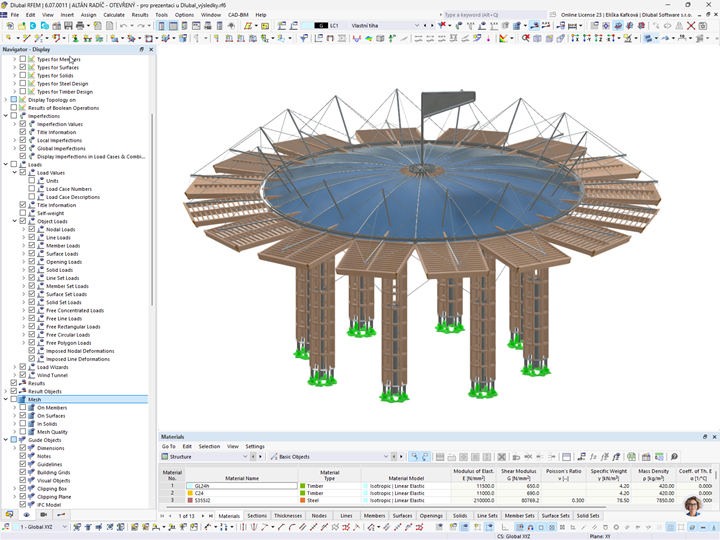

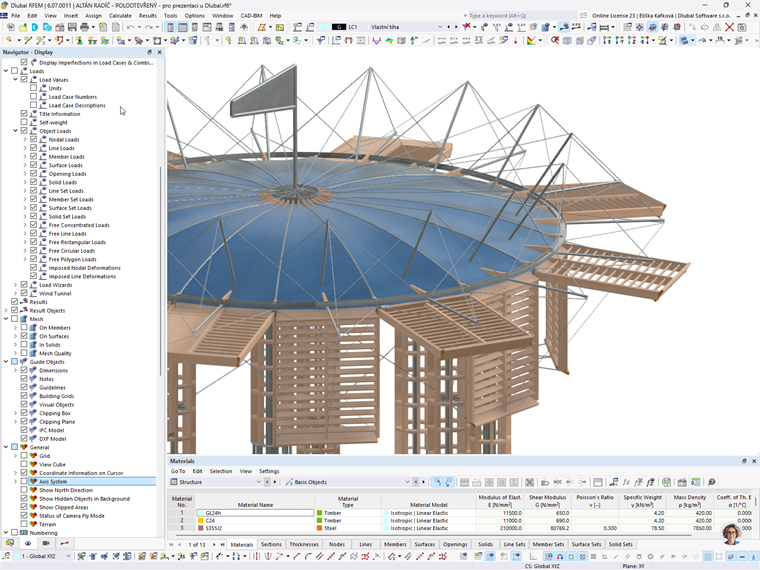

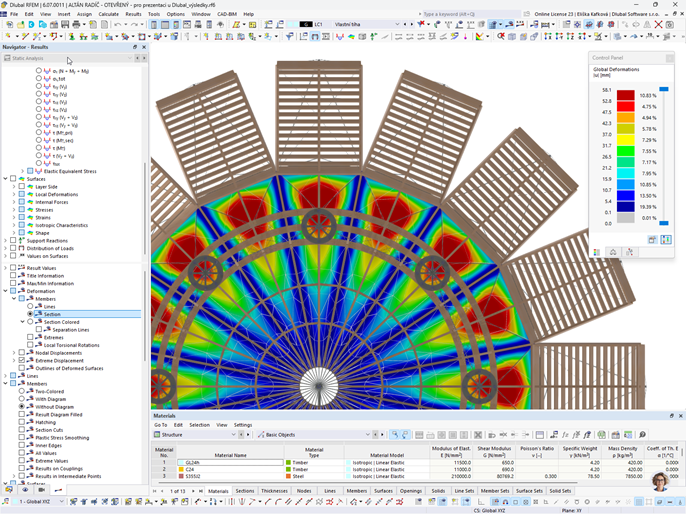

La estructura se diseñó en RFEM 6 utilizando los complementos Cálculo de madera, Cálculo de acero y Búsqueda de forma para el diseño estructural de madera, acero y membranas. El patrón de corte también se diseñó directamente en RFEM. Las cargas de viento se analizaron utilizando RWIND.

Lugar Castillo de Radíč
República Checa
Solución de ingeniería estructural TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, República Checa
Arquitectura Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Ing. arch. Tomáš Kosnar
Ing. arch. Jáchym Daniel

TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR


Especificaciones del proyecto

Datos del modelo

Número de nudos 2223
Número de líneas 2994
Número de barras 2949
Número de superficies 17
Número de sólidos 0
Número de casos de carga 15
Número de combinaciones de carga 182
Número de combinaciones de resultados 0
Peso completo 3,263 t
Dimensiones (métricas) 11,239 x 6,848 x 11,239 m
Dimensiones (imperiales) 36.87 x 22.47 x 36.87 feet
