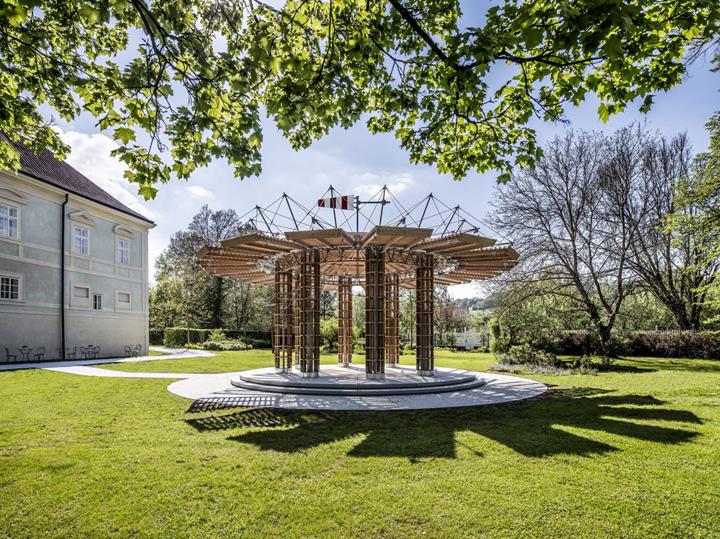

捷克拉迪奇城堡的动力凉亭

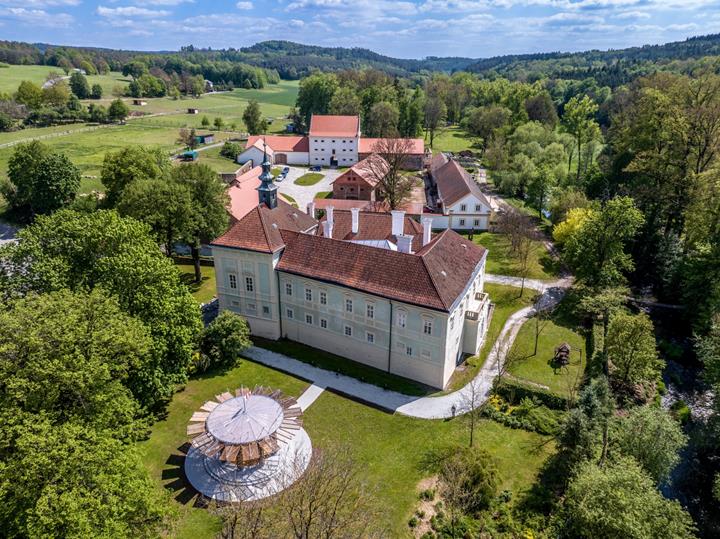

该动力凉亭建于 Sedlčany 地区的 Radic 城堡的花园中,是向罗马建筑风格致敬的一种现代风格。 该神殿的灵感来自罗马广场的维丝塔 (Vesta) 神殿,采用传统的八角形柱子基础,并创新性地使用了木材代替理石。 动力学元素造就了其独特性,并将历史与现代方法相结合。

我们的客户 TIMBER DESIGN sro 负责提供施工解决方案和交钥匙工程

关于投影

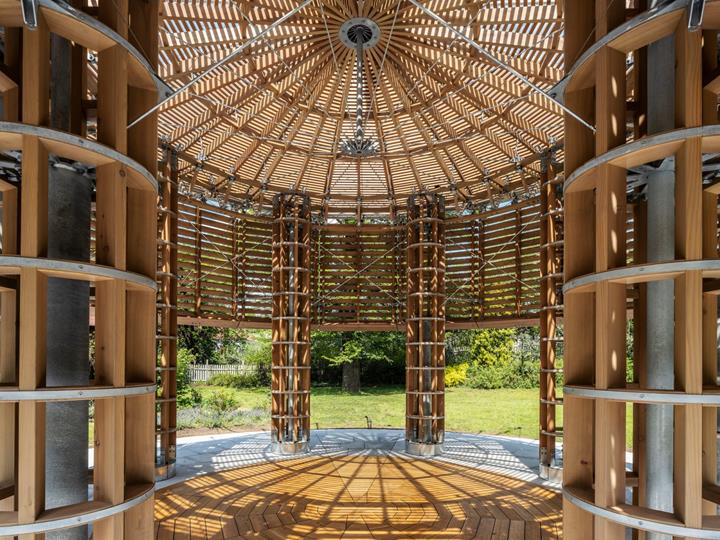

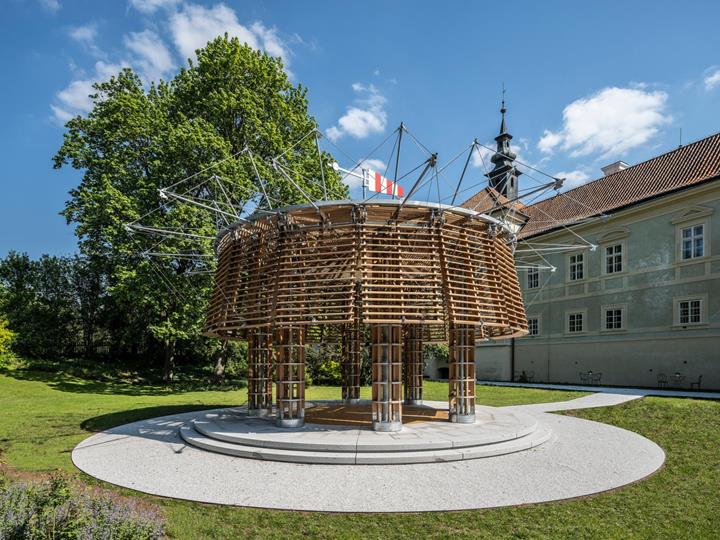

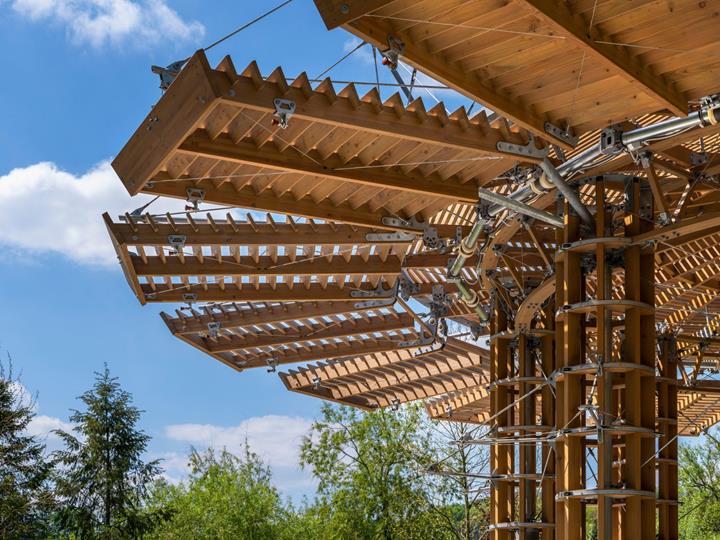

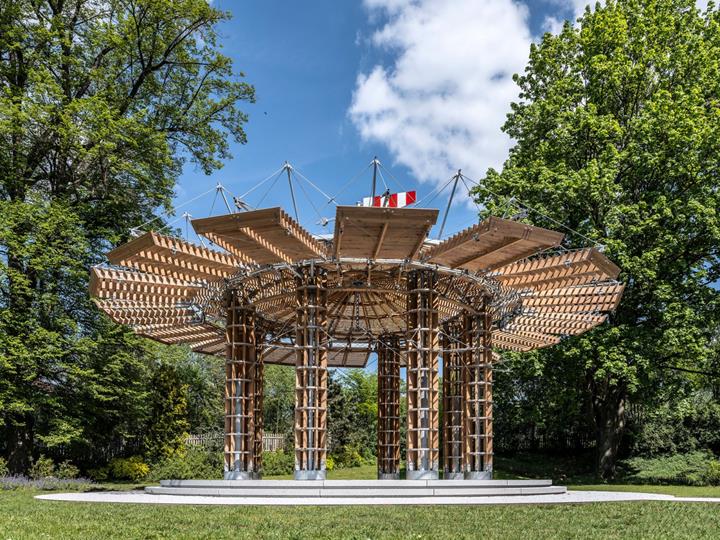

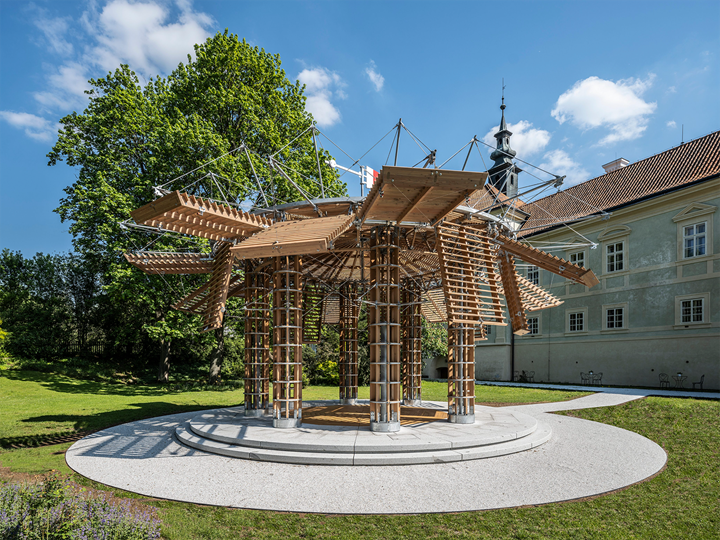

该动力凉亭由八个柱子支撑,平面布置基于两个重叠的正方形形成的角点。 该凉亭采用木制屋顶,并配备了 16 块可活动木板。 这些面板可以改变展馆的外观,随天气变化,并控制光线和空间氛围。 控制面板的升降装置给人留下深刻的印象,使建筑充满活力和多变。

结构解决方案

该结构的稳定性由四根钢柱确保,这些钢柱固定在混凝土环形基础上,这些钢柱隐藏在木柱内,木柱高度为 2 米。 这个高度为游客提供了足够的空间不受限制地进入凉亭,同时在游客头顶上方有一个放置钢丝绳的空间,共同保证整个结构的刚度。 圆环设计为三角形空心梁,椽条朝向结构的中心。 与钢拉杆一起构成了屋顶结构,该钢拉杆支撑着旋转的风向标。 凉亭表面覆盖着一层透明的 ETFE 膜。

Dlubal 软件解决方案

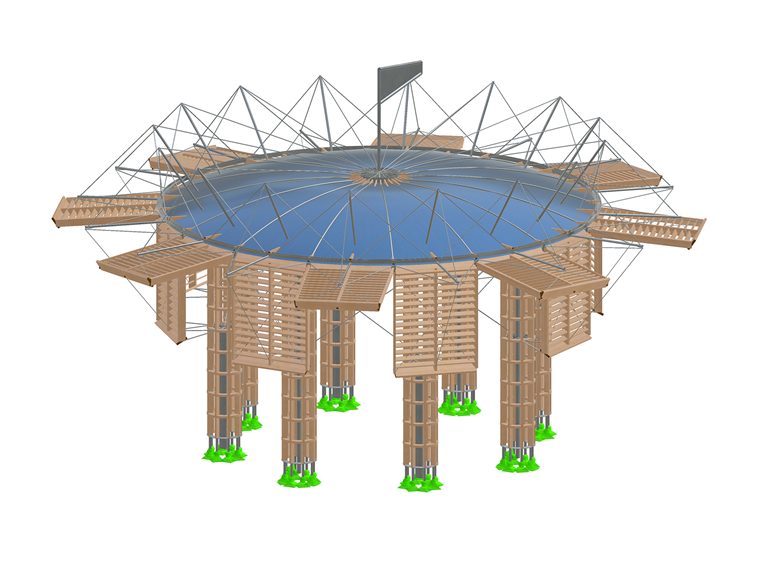

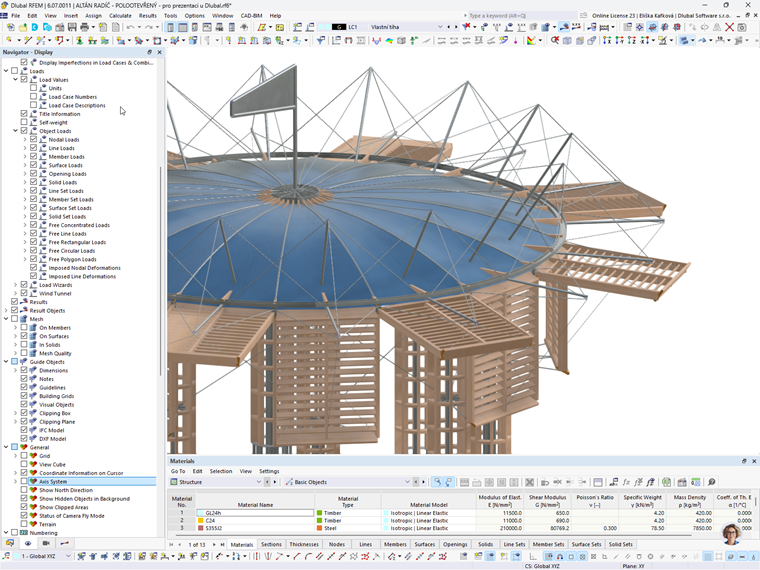

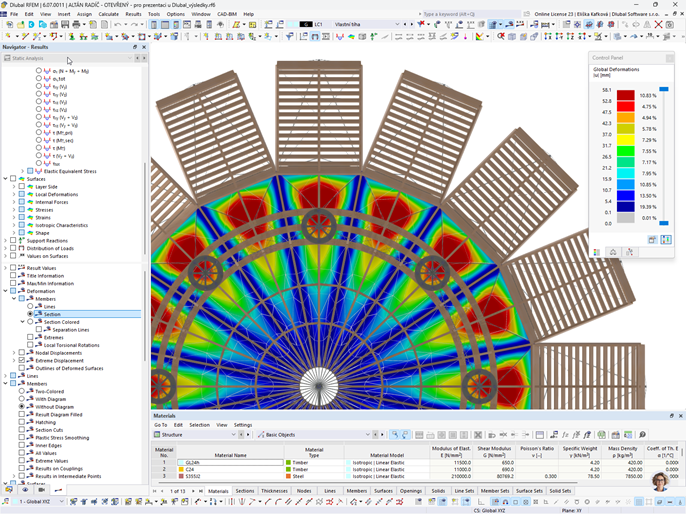

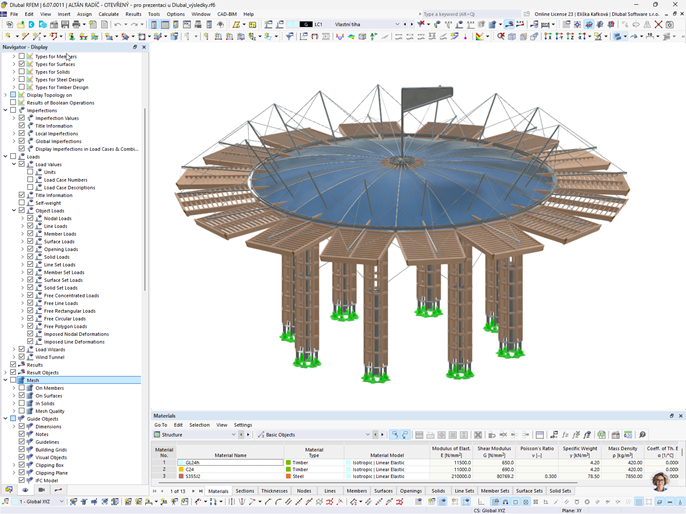

该结构是在 RFEM 6 中使用木结构设计、钢结构设计和找形模块进行木结构、钢结构和膜结构设计的。 裁剪设计也在 RFEM 中直接进行了检查。 结构上的风荷载使用 RWIND 软件进行计算。

位置 城堡自由基
捷克
结构设计解决方案 TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR
建筑设计 Steelworks Martin Rjniš sro
Prof. Ing.建筑师 Martin Radniš
MgA.戴维·戴维
Ing.建筑师拱门
Ing.建筑师 Jachym Daniel

TIMBER DESIGN Ltd.
Ing. Zbyněk šrůtek, Česká Skalice,捷克


项目说明

模型数据

节点数目: 2223
线的数目 2994
杆件数目: 2949
面的数目: 17
实体数目 0
荷载工况数目 15
荷载组合数目 182
结果组合数目 0
总重量 3,263 t
翘曲区域尺寸 11,239 x 6,848 x 11,239 m
