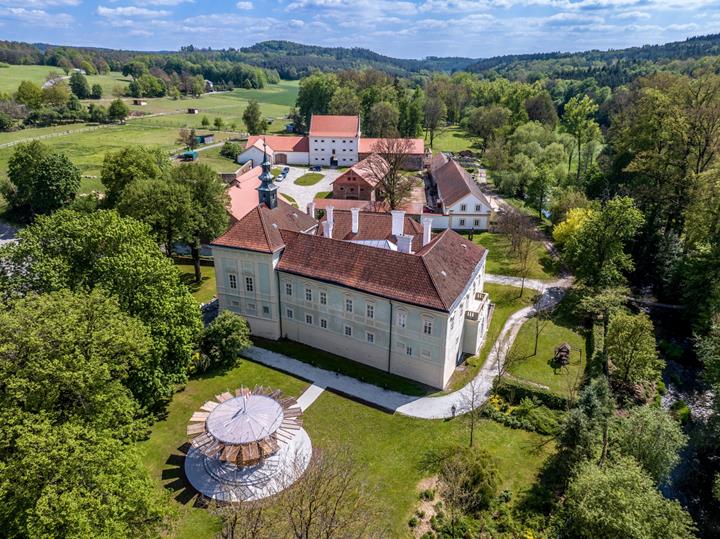

Pawilon kinetyczny przy zamku Radíč, Czechy

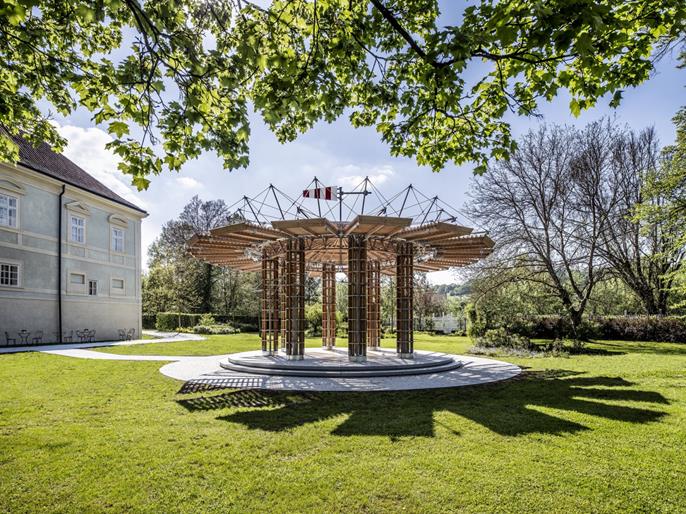

Pawilon kinetyczny, wzniesiony w ogrodach zamku Radíč w okolicach miasta Sedlčany, stanowi współczesny hołd dla architektury rzymskiej. Jego projekt, inspirowany świątynią bogini Westy na Forum Romanum, łączy tradycyjną ośmioboczną konstrukcję kolumnową z innowacyjnym wykorzystaniem drewna zamiast marmuru. Element kinetyczny nadaje obiektowi wyjątkowy charakter i tworzy efektowne połączenie historii ze współczesnym podejściem do architektury.

Autorem projektu konstrukcyjnego oraz wykonawcą obiektu pod klucz jest nasz klient – firma TIMBER DESIGN s.r.o.

O projekcie

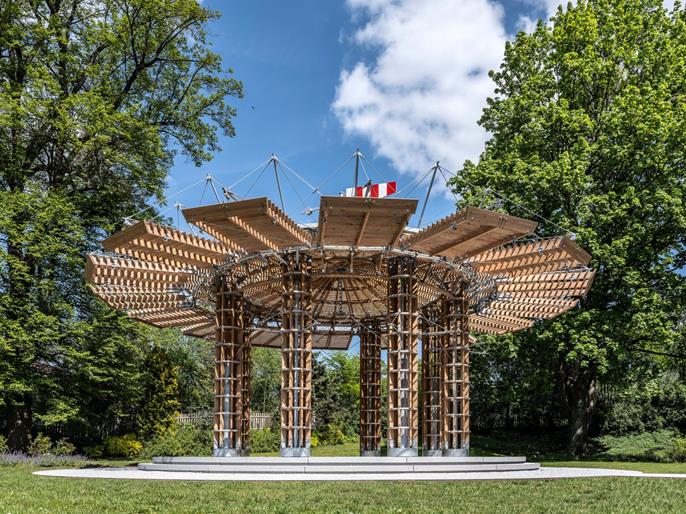

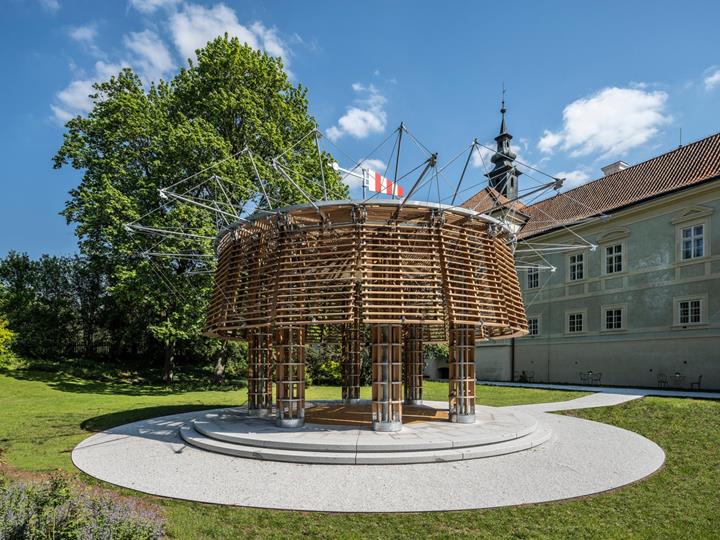

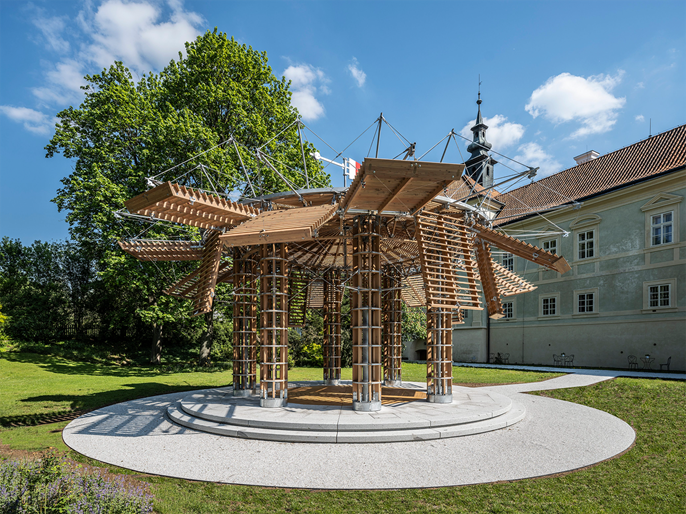

Ośmioboczny pawilon kinetyczny opiera się na konstrukcji utworzonej z dwóch nakładających się na siebie kwadratów, co determinuje układ podłogi, słupów oraz dachu. Pawilon ma ażurowe słupy i dach, wykonane w całości z drewna, i jest wyposażony w 16 ruchomych paneli. Panele te umożliwiają zmianę wyglądu pawilonu, dostosowanie go do warunków pogodowych oraz regulację ilości światła i atmosfery panującej we wnętrzu. Mechanizm podnoszenia paneli jest sterowany zdalnie i zapewnia widowiskowy efekt, nadając budowli dynamiczny, zmienny charakter.

Rozwiązanie konstrukcyjno-techniczne

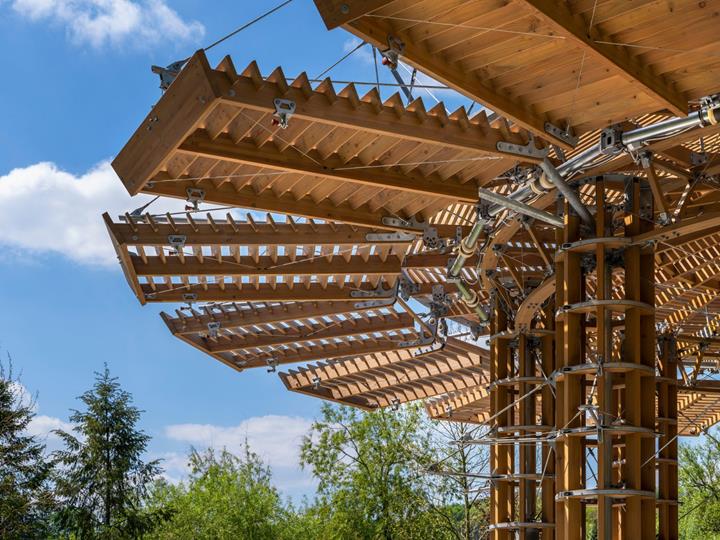

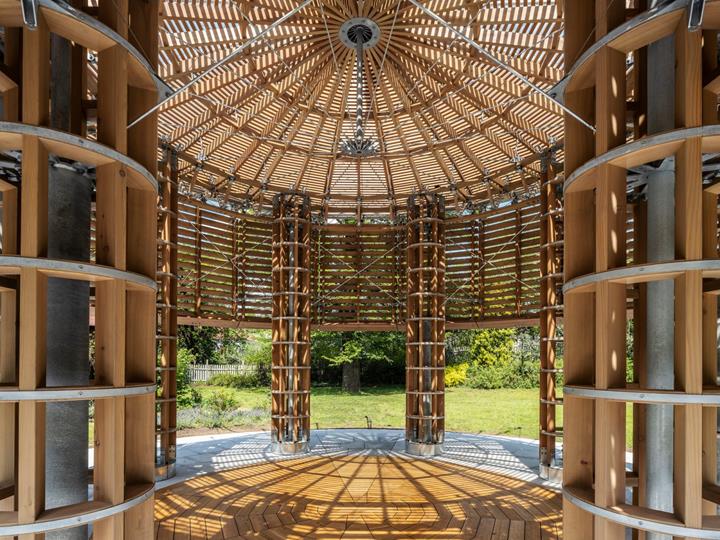

Stabilność konstrukcji zapewnia układ czterech stalowych słupów, zamocowanych sztywno w betonowym fundamencie o przekroju kołowym. Słupy stalowe są ukryte wewnątrz widocznych słupów drewnianych i sięgają na wysokość 2 m. Takie rozwiązanie pozwoliło zachować odpowiednią przestrzeń dla odwiedzających, a jednocześnie umieścić nad ich głowami system stalowych lin, połączonych z pierścieniowym wieńcem usytuowanym w górnej części słupów. Elementy te wspólnie zapewniają sztywność całej konstrukcji. Pierścieniowy wieniec zaprojektowano jako trójkątny przestrzenny dźwigar kratowy, do którego zamocowano krokwie skierowane promieniście ku środkowi konstrukcji. W połączeniu ze stalowymi cięgnami tworzą one dachową konstrukcję rozporowo-cięgnową, która stanowi jednocześnie podporę dla obrotowego wiatrowskazu. Zadaszenie pawilonu wykonano z transparentnej membrany z folii ETFE.

Projekt z wykorzystaniem oprogramowania Dlubal

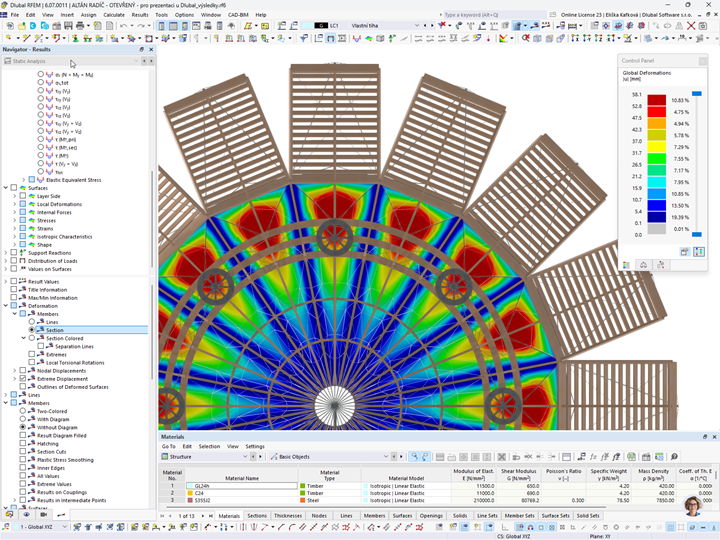

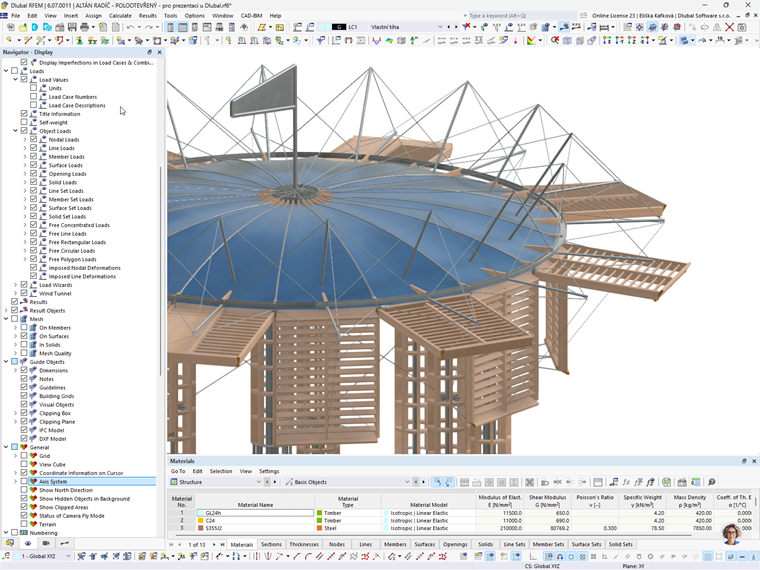

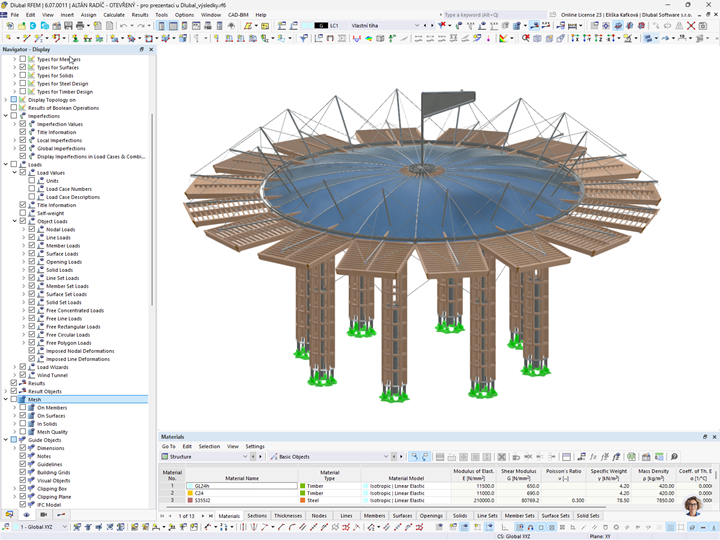

Konstrukcję zaprojektowano w programie RFEM 6, wykorzystując rozszerzenia "Projektowanie konstrukcji drewnianych", "Projektowanie konstrukcji stalowych" oraz "Form-Finding" do analizy i wymiarowania konstrukcji drewnianych, stalowych i membranowych. Szablon cięcia membrany został dodatkowo zweryfikowany bezpośrednio w programie RFEM. Analizę oddziaływania wiatru przeprowadzono za pomocą programu RWIND.

Miejsce Zamek Radíč
Czechy
Rozwiązanie architektoniczno-konstrukcyjne projektu
Architektura


Specyfikacja projektu

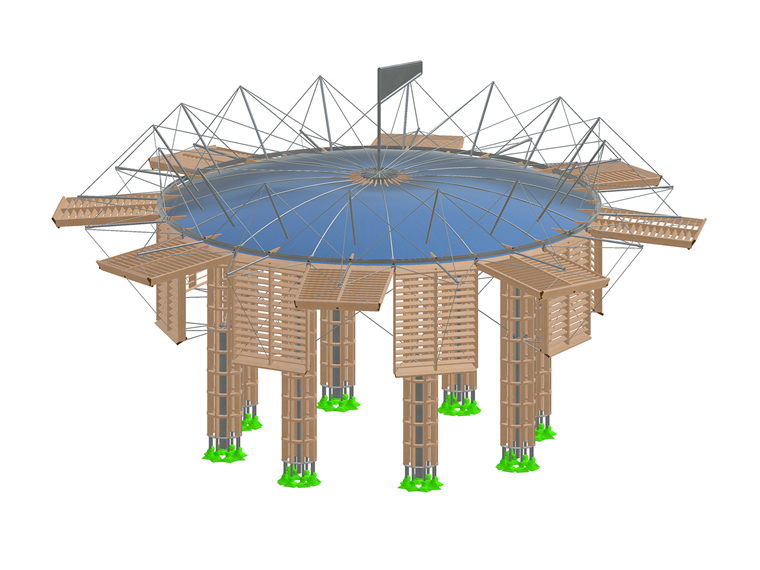

Dane modelu

Liczba węzłów 2223
Liczba linii 2994
Liczba prętów 2949
Liczba powierzchni 17
Ilość brył 0
Ilość przypadków obciążenia 15
Ilość KO 182
Liczba kombinacji wyników 0
Ciężar całkowity 3,263 t
Wymiary (metryczne) 11,239 x 6,848 x 11,239 m
Wymiary (imperialne) 36.87 x 22.47 x 36.87 feet
