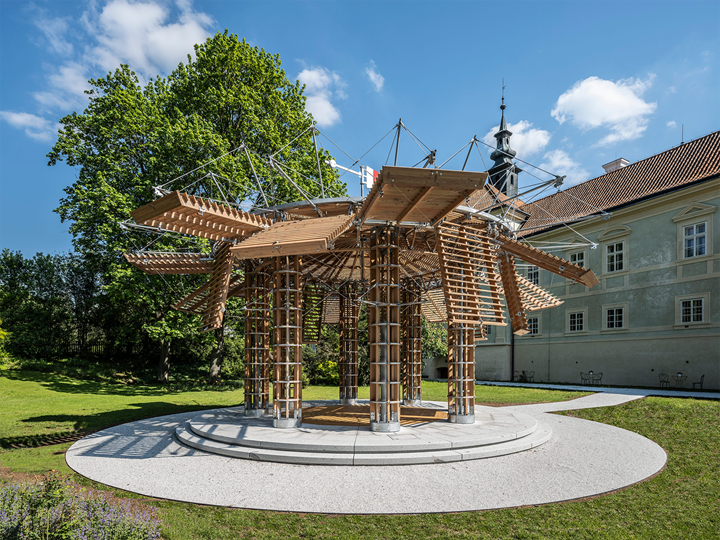

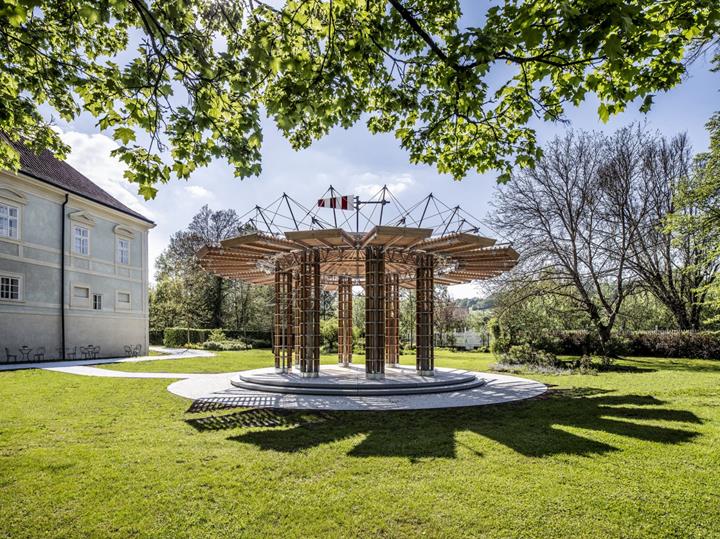

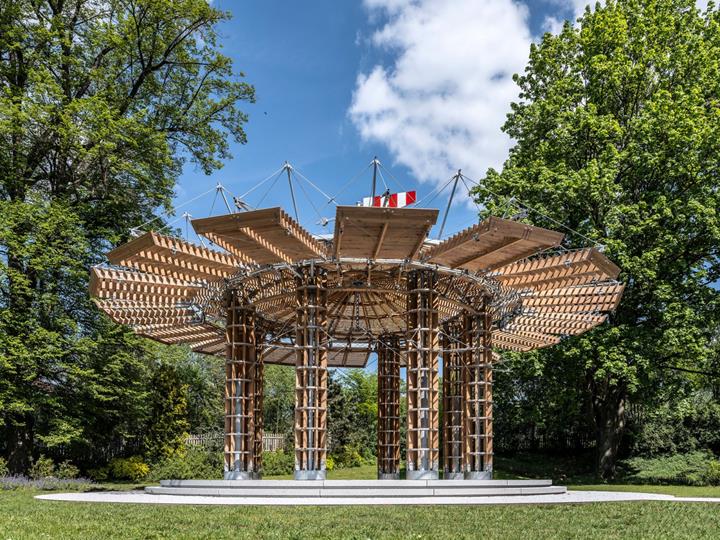

Pavillon cinétique du château de Radíč, République tchèque

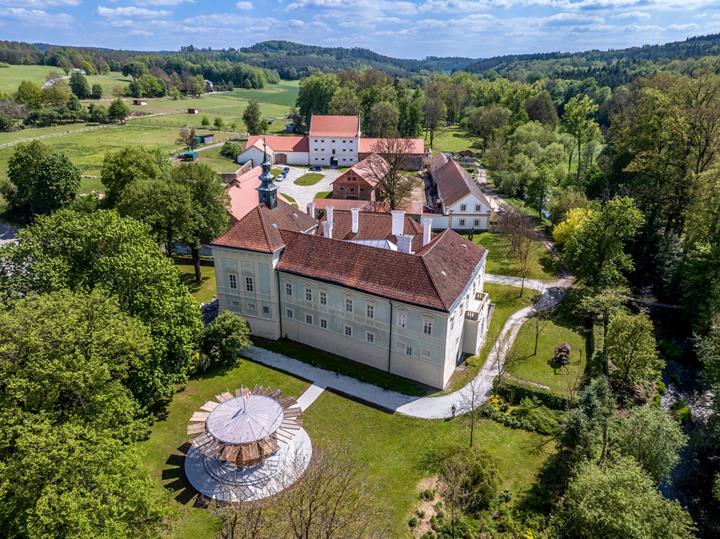

Ce pavillon construit dans les jardins du château de Radíč, près de Sedlčany, en Bohème Centrale, est un hommage moderne à l’architecture romaine. Inspiré du temple de la déesse Vesta du Forum Romanum, il combine une fondation de poteau octogonale traditionnelle avec une utilisation innovante du bois au lieu du marbre. L’élément cinétique contribue à sa particularité et à l’impressionnante combinaison de l’histoire avec une approche moderne.

Le client de Dlubal Timber Design s.r.o a conçu cette structure.

À propos du projet

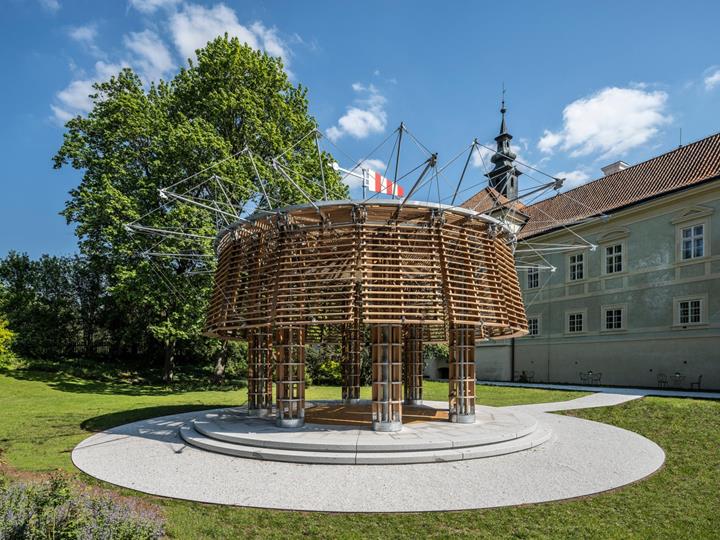

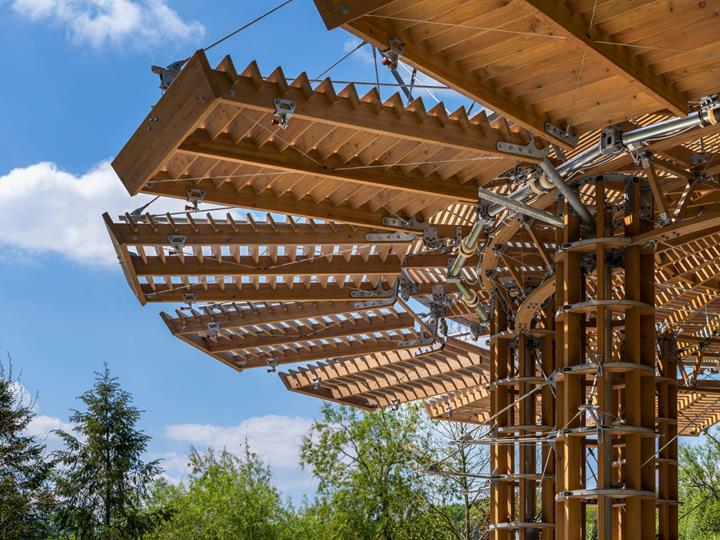

Le pavillon cinétique octogonal est basé sur la structure de deux carrés superposés, ce qui affecte la disposition du plancher, des poteaux et de la toiture. Le pavillon a des poteaux et une toiture transparente en bois et est équipée de 16 panneaux mobiles. Ces panneaux permettent de modifier l’apparence du pavillon, de s’adapter aux conditions météorologiques et de contrôler l’éclairage et l’ambiance dans l’espace. Le mécanisme de levage des panneaux est contrôlé à distance et donne du mouvement au bâtiment.

Solution d’ingénierie structurale

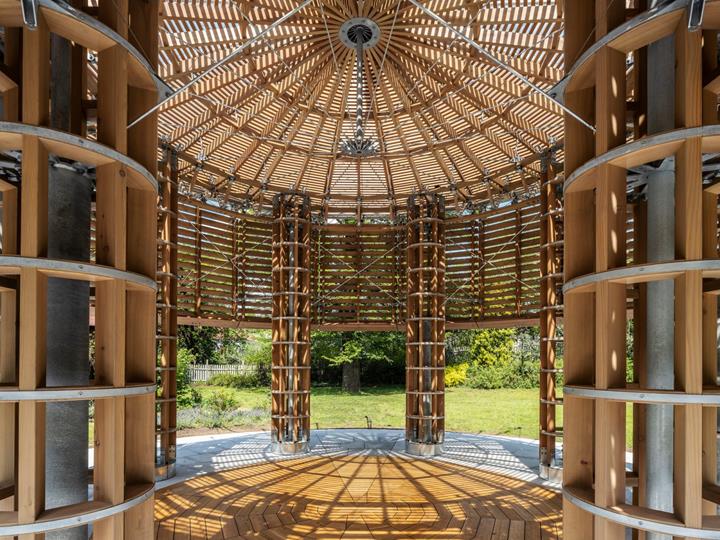

La stabilité de cette structure est assurée par quatre poteaux en acier encastrés dans une fondation circulaire en béton, dissimulés à l’intérieur des poteaux en bois visibles et d'une hauteur de 2 mètres. Cette hauteur permet de créer un espace suffisant pour que les visiteurs puissent entrer librement dans le pavillon, et également un espace au-dessus de leur tête pour un système de câbles en acier reliés par un anneau circulaire au niveau de la tête du poteau assurant la rigidité de l’ensemble de la structure. L’anneau circulaire est conçu comme un treillis tridimensionnel dont les chevrons sont orientés vers le centre de la structure. Ces derniers, combinés à des tirants en acier, forment la structure de la toiture, qui supporte également la girouette. Le pavillon est recouvert d’une membrane ETFE transparente.

Solutions Dlubal Software

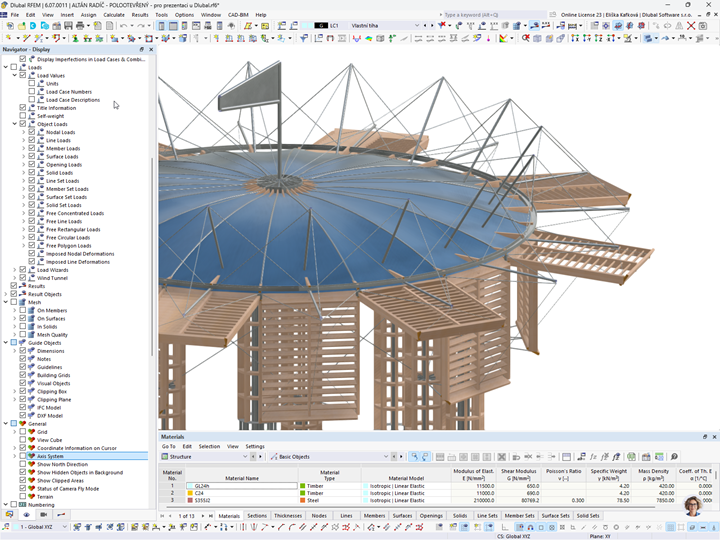

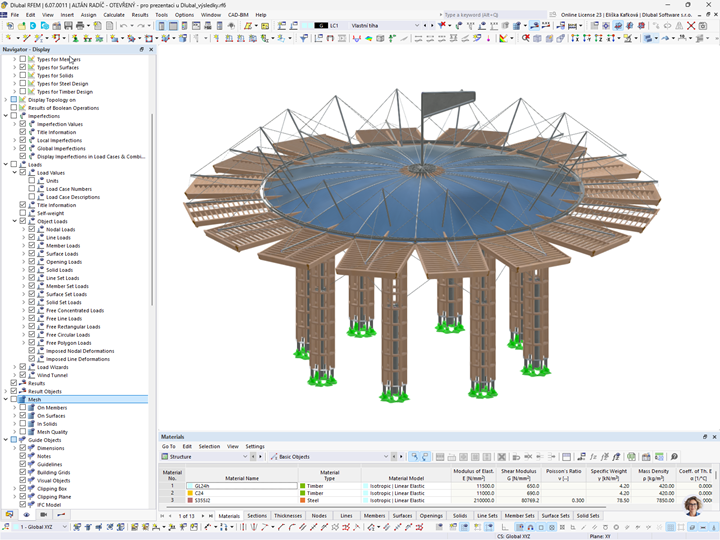

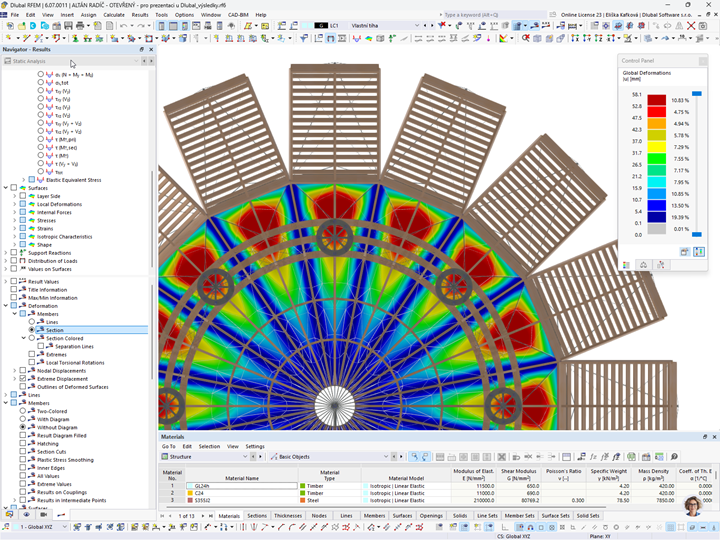

La structure a été calculée dans RFEM 6 à l’aide des modules complémentaires Vérification du bois, Vérification de l’acier et Recherche de forme pour la vérification des structures bois, acier et des membranes. Le patron de coupe a également été vérifié directement dans RFEM. La charge de vent a été analysée à l’aide de RWIND.

Position Château de Radíč
République tchèque
Solution d’ingénierie structurale TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR
Architecture Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
MgA. David Kubík
Ing. arch. Tomáš Kosnar
Ing. arch. Jáchym Daniel

TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, ČR


Spécifications du projet

Données de modèle

Nombre de nœuds 2223
Nombre de lignes 2994
Nombre de barres 2949
Nombre de surfaces 17
Nombre de solides 0
Nombre de cas de charge 15
Nombre de combinaisons de charges 182
Nombre de combinaisons de résultats 0
Poids total 3,263 t
Dimensions (métrique) 11,239 x 6,848 x 11,239 m
Dimensions (impériales) 36.87 x 22.47 x 36.87 feet
