Expansão do centro comercial – Centro Černý Most, Praga

Sobre o projeto

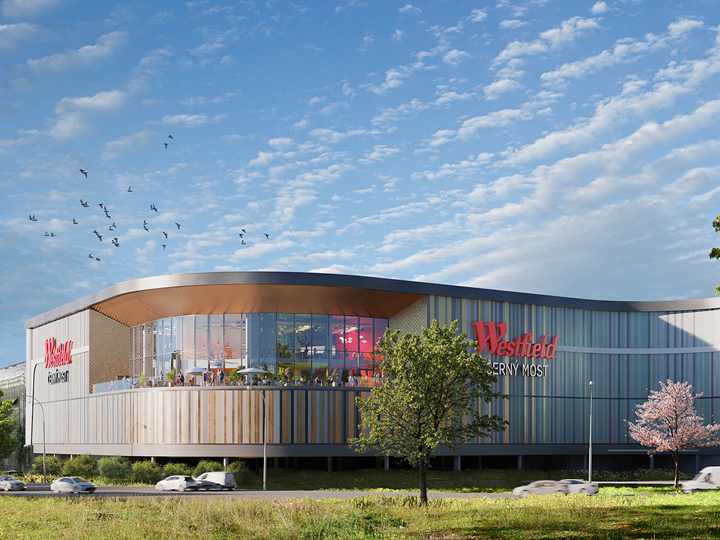

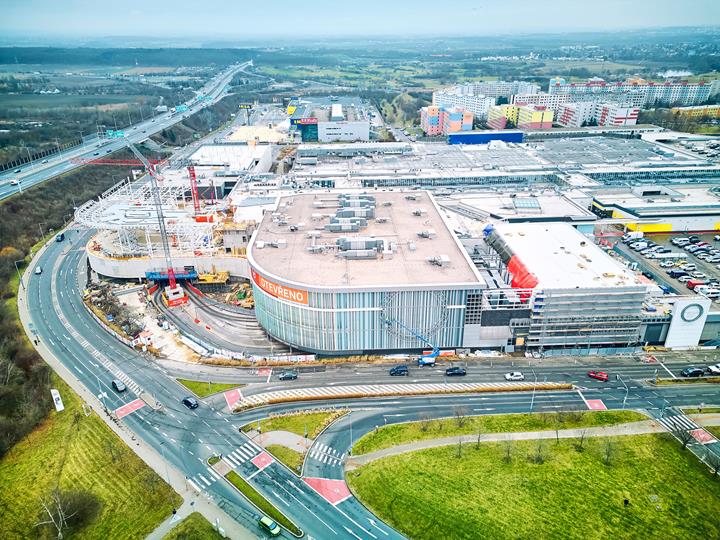

Parte do projeto de expansão do centro comercial Westfield Černý Most inclui a ampliação do canto nordeste do centro. A nova construção serve para expandir o espaço existente de alimentação e forma um objeto fechado. A construção abrange um telhado plano, uma claraboia e um piso inserido. A altura total da construção atinge o nível de +17,420, com a estrutura de aço apoiada em uma nova estrutura de concreto armado no nível de +6,150, com suportes oscilantes para garantir o movimento de dilatação entre a nova e a existente construção.

Solução técnica de construção

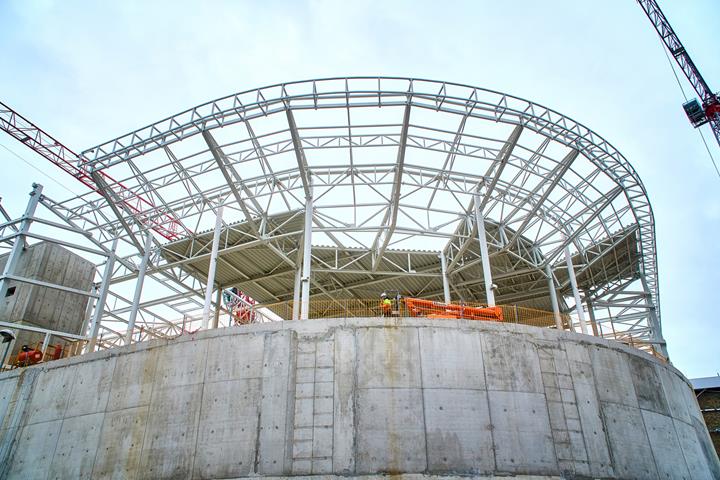

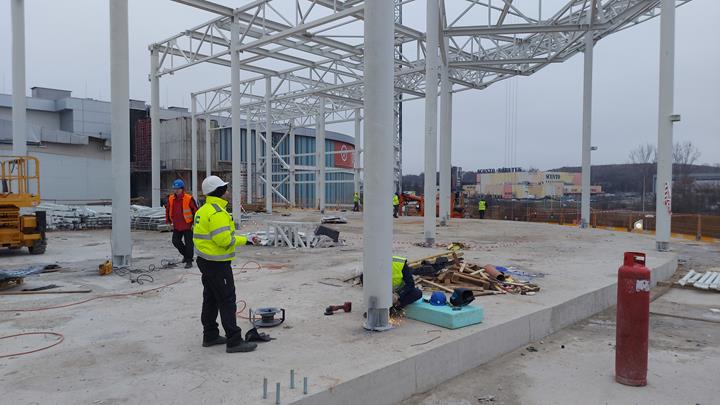

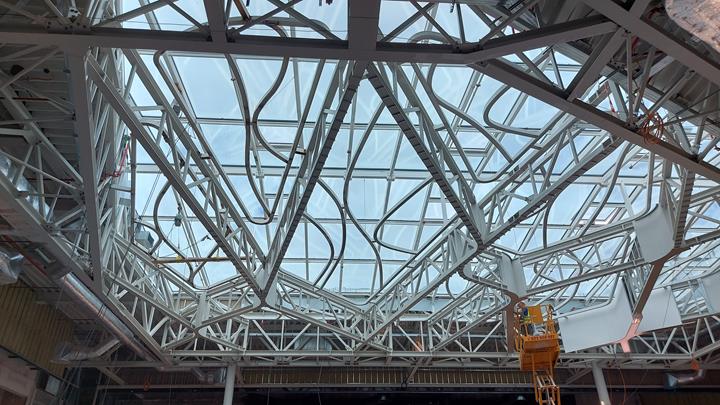

A estrutura da ampliação é composta por um sistema de aço, incluindo treliças de vigas e vigas de telhado, que criam o telhado plano. As vigas secundárias, purlins e chapa trapezoidal TR150/280 são apoiadas nas vigas principais da treliça. Na parte noroeste do edifício, há um piso inserido com um sistema de suporte semelhante, incluindo vigas de treliça e vigas IPE para suportar a laje de concreto armado. A construção da claraboia é projetada como um telhado de quadro de duas águas, que é ancorado nas vigas principais da treliça. A fachada do edifício é uma combinação de construção cheia e envidraçada, com a parte envidraçada possuindo sua própria estrutura de suporte apoiada na laje de concreto armado. O telhado é equipado com um anteparo de aço para cobrir as unidades de ventilação. A rigidez de toda a estrutura de aço é garantida por um contraventamento no plano do telhado e contraventamentos cruzados nas paredes de fachada.

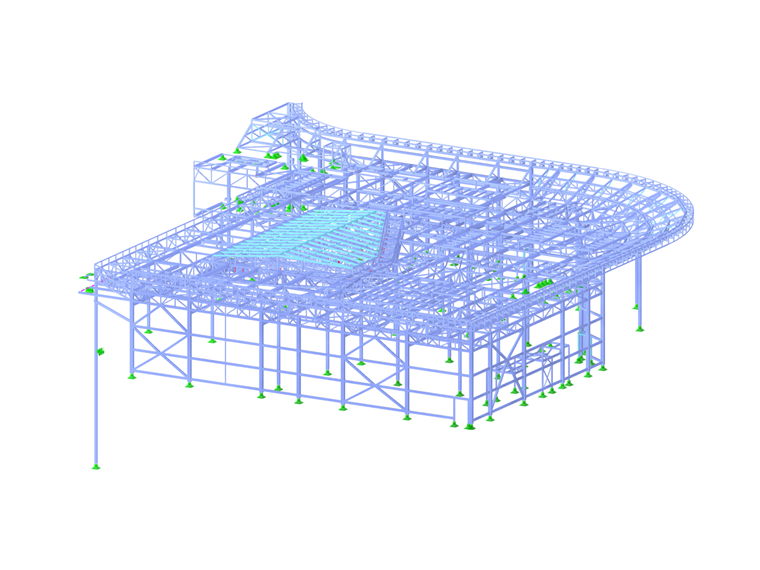

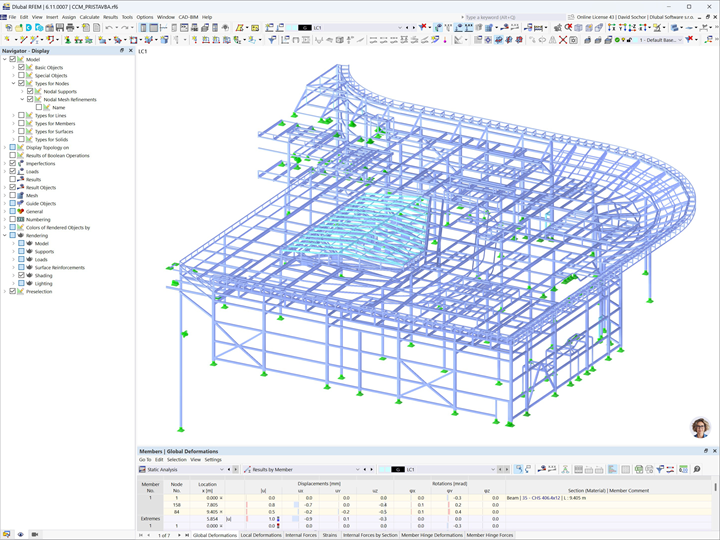

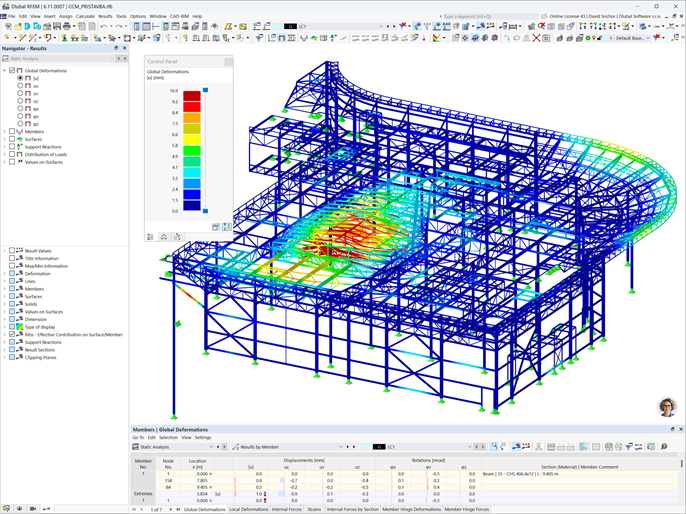

A análise da estrutura de aço e a avaliação dos elementos de aço foram realizadas no programa RFEM.
