Westfield Černý Most - Extension de l’angle nord-est, Prague, République tchèque

138x

Extension d’un centre commercial - Centrum Černý Most

À propos du projet

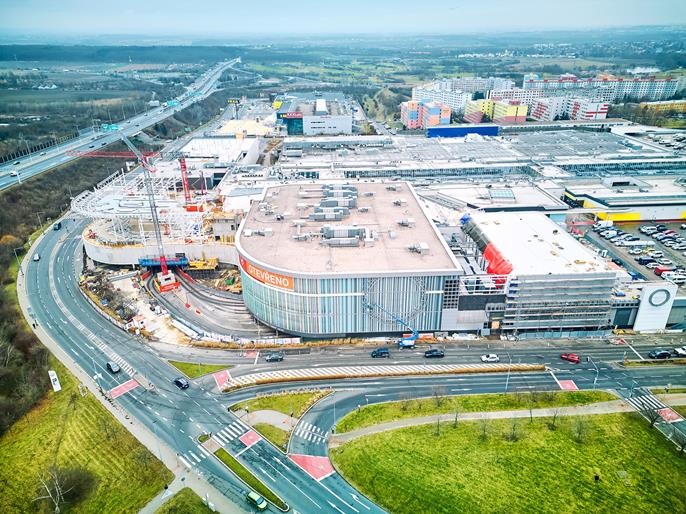

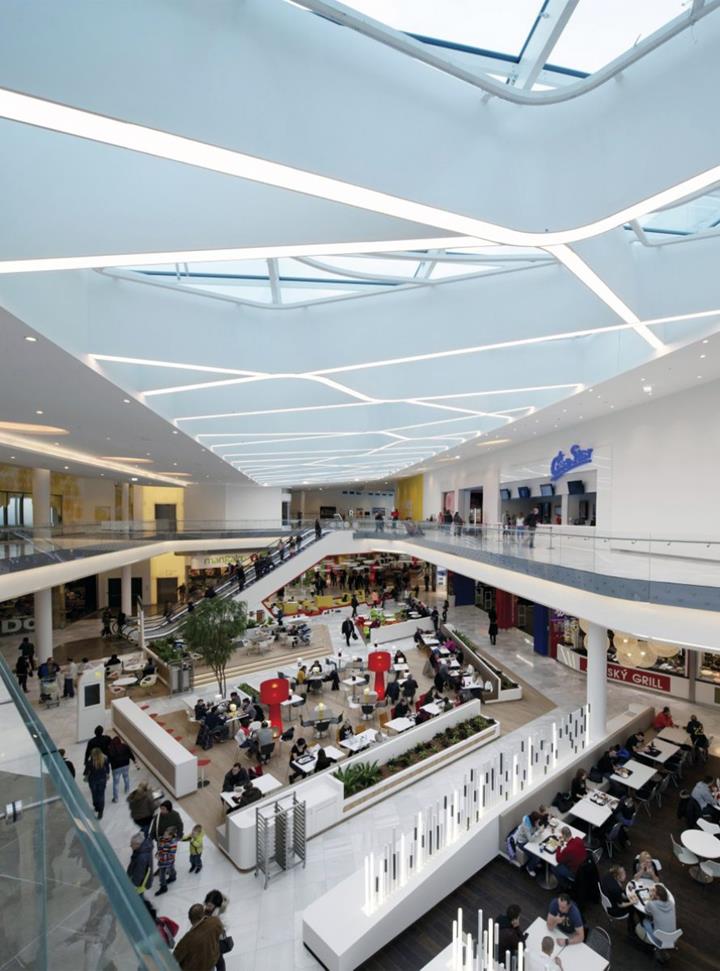

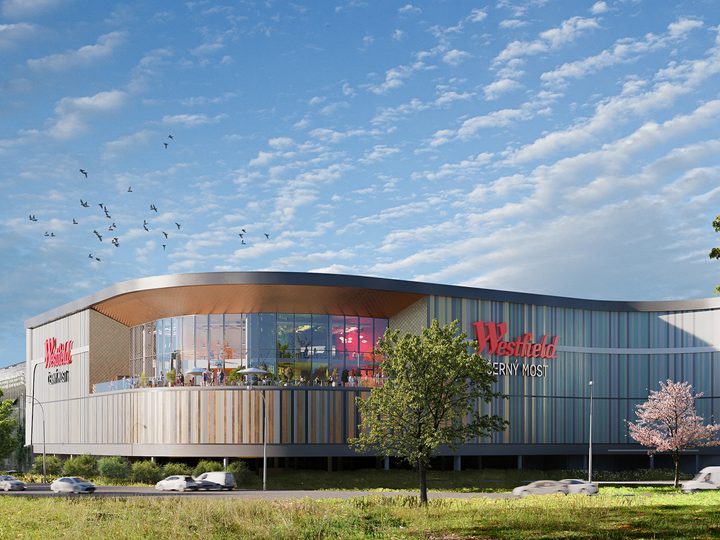

Le projet d’extension du centre commercial Westfield Černý Most comprend également l’extension de son angle nord-est. Le nouveau bâtiment est une structure fermée destinée à agrandir l'espace de restauration existant. La construction comprend une toiture plane, une lucarne et un étage intégré. La hauteur totale de la construction atteint 17,420 m, tandis que la structure en acier est supportée par une nouvelle construction en béton armé au niveau 6,150 m, avec des poteaux oscillants permettant le mouvement de dilatation entre le nouveau et l’ancien bâtiment.

Solution technique de construction

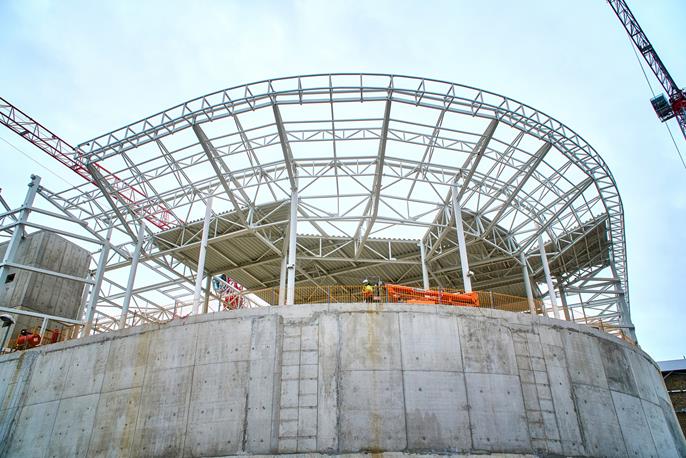

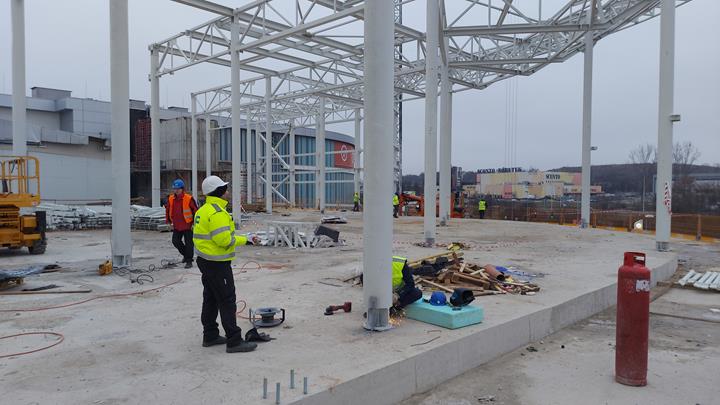

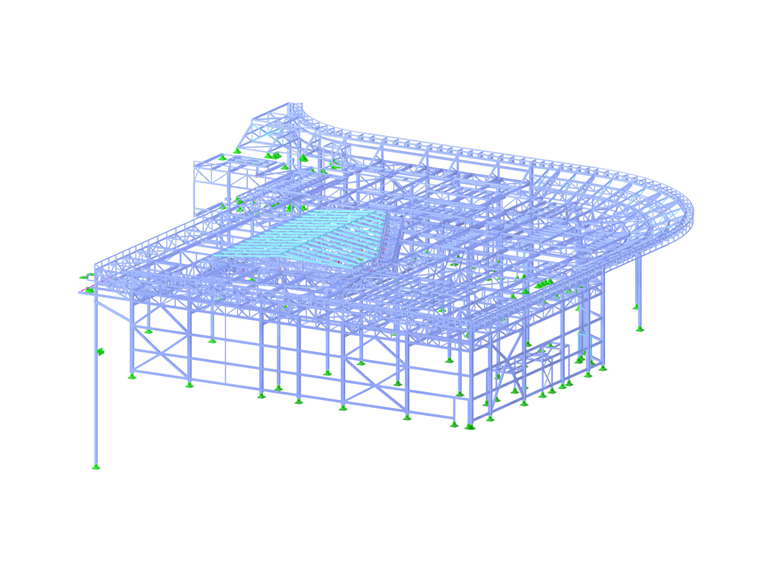

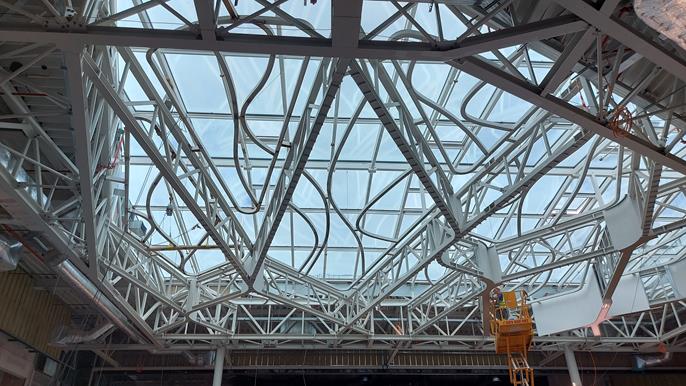

La structure de l’extension est composée d’un système en acier, comprenant des poutres en treillis et des pannes de toiture qui forment une toiture plane. Des poutres, des pannes et une tôle trapézoïdale TR150/280 secondaires sont disposées sur les poutres en treillis primaires. La partie nord-ouest du bâtiment inclut un étage intégré avec une structure similaire, incluant des poutres en treillis et des poutres IPE pour le soutien de la dalle en béton armé.

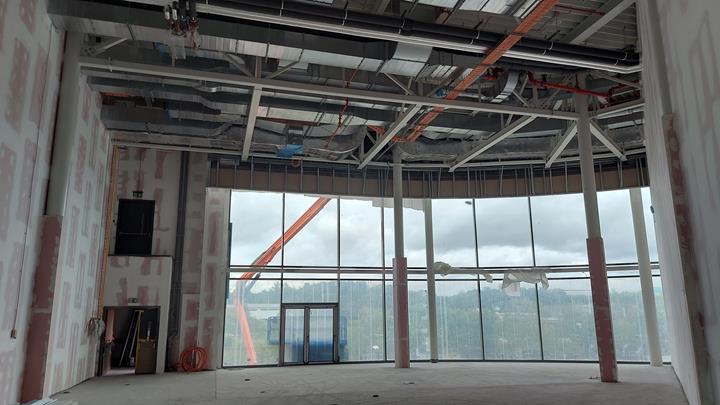

La structure de la lucarne est conçue comme une toiture en pente à cadre, qui est ancré aux poutres en treillis principales. La façade du bâtiment est une combinaison de construction massive et vitrée, la partie vitrée ayant sa propre structure porteuse reposant sur le plafond en béton armé. La toiture est équipée d’un faux plafond en acier permettant de couvrir les unités de ventilation. La rigidité de l’ensemble de la structure en acier est assurée par un contreventement au niveau du toit et des contreventements croisés dans les murs de façade.

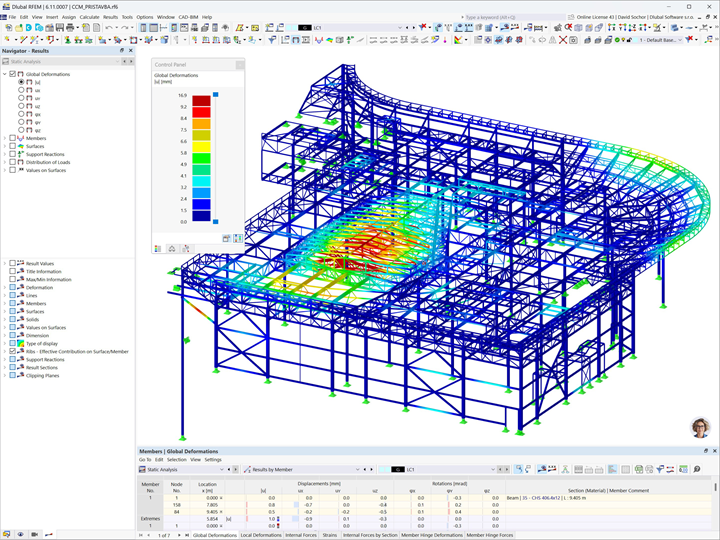

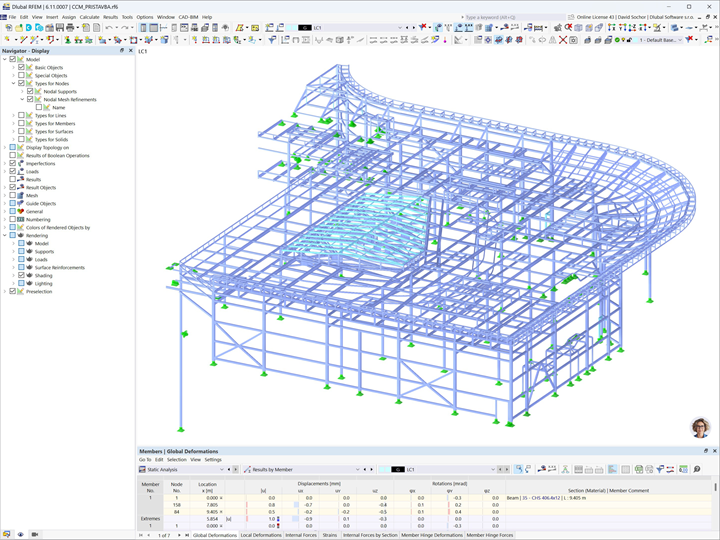

Le calcul de la structure en acier et lzévaluation des éléments en acier ont été réalisées dans RFEM.
