O projekcie

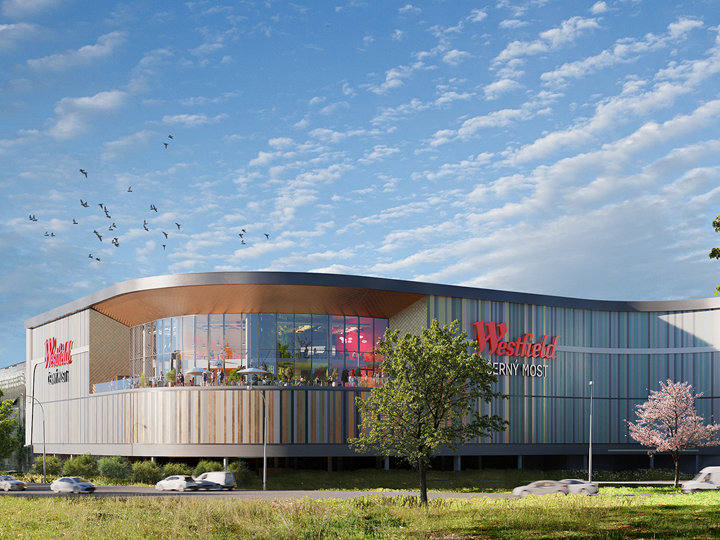

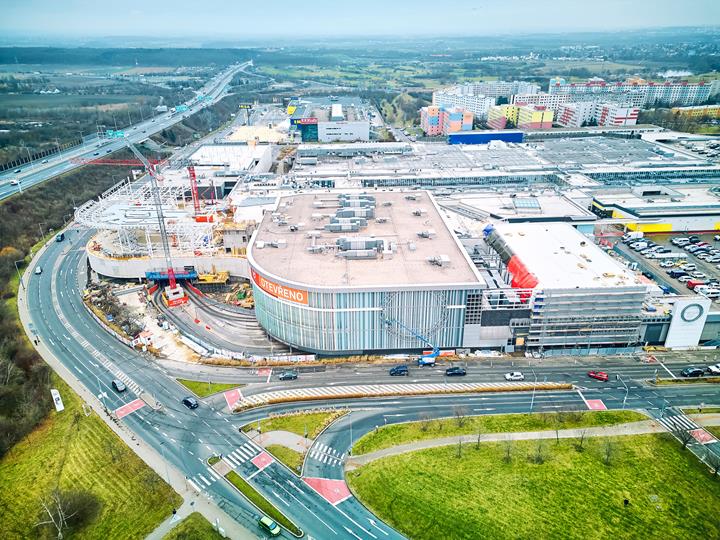

Częścią projektu rozbudowy centrum handlowego Westfield Černý Most jest dobudowa północno-wschodniego narożnika centrum. Nowy budynek służy do rozbudowy istniejącej przestrzeni gastronomicznej i tworzy zamknięty obiekt. Konstrukcja obejmuje płaski dach, świetlik oraz wstawione piętro. Całkowita wysokość konstrukcji sięga poziomu +17,420, przy czym konstrukcja stalowa jest oparta na nowej żelbetowej konstrukcji na poziomie +6,150, z uchylnymi słupami w celu zapewnienia ruchu dylatacyjnego między nowym a istniejącym budynkiem.
Techniczne rozwiązanie budowlane

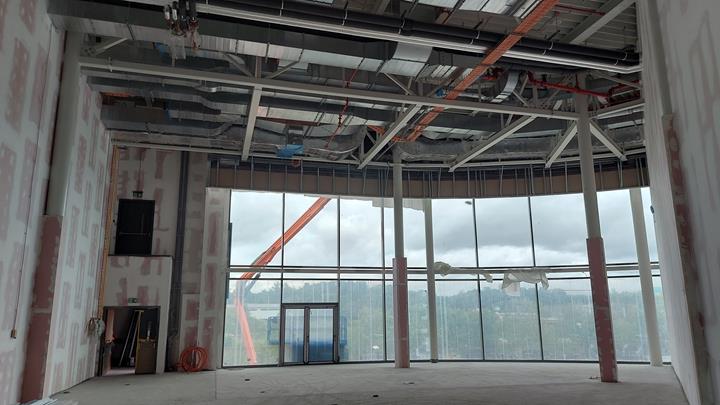

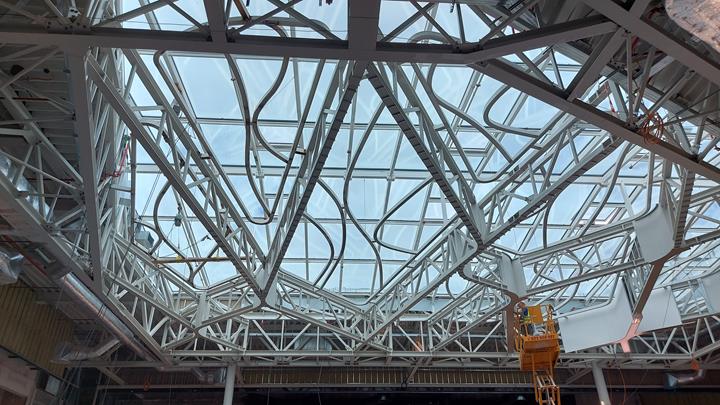

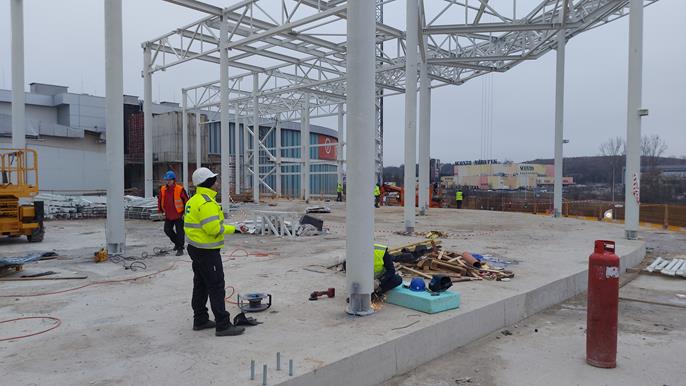

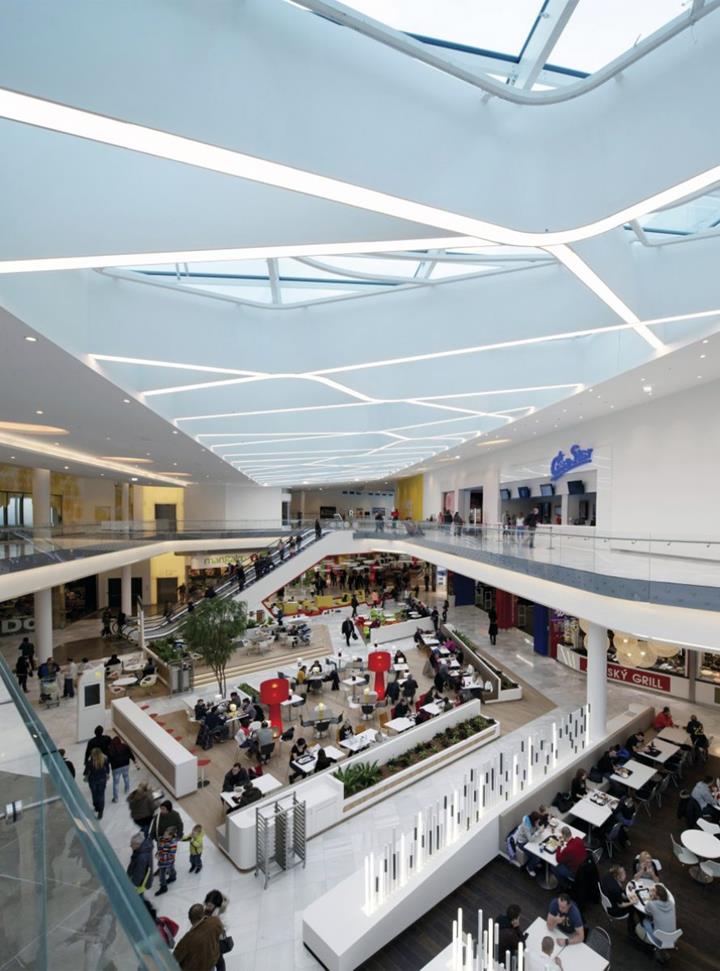

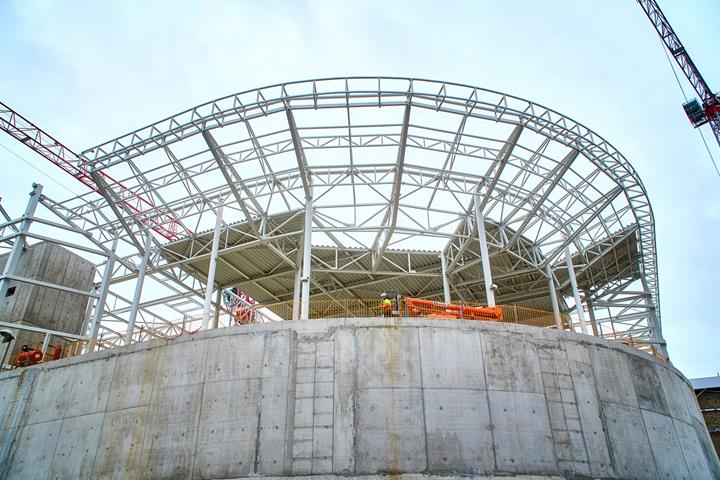

Konstrukcja dobudowy składa się z systemu stalowego, obejmującego wiązary kratowe i płatwie dachowe, które tworzą płaski dach. Na główne belki kratowe są osadzone belki drugorzędne, płatwie oraz blacha trapezowa TR150/280. W północno-zachodniej części obiektu wstawiono piętro z podobnym systemem nośnym, w tym z wiązarami kratowymi i belkami stropowymi IPE służącymi do podparcia żelbetowej płyty. Konstrukcja świetlika jest rozwiązana jako dach szedowy w formie ramy, która jest zakotwiona w głównych wiązarach kratowych. Fasada obiektu jest kombinacją pełnej i przeszklonej konstrukcji, przy czym przeszklona część ma własną konstrukcję nośną umieszczoną w żelbetowym stropie. Dach jest wyposażony w stalową attykę służącą do zakrycia jednostek wentylacyjnych. Sztywność całej konstrukcji stalowej zapewnia stężenie w płaszczyźnie dachu oraz krzyżowe stężenia w ścianach fasadowych.

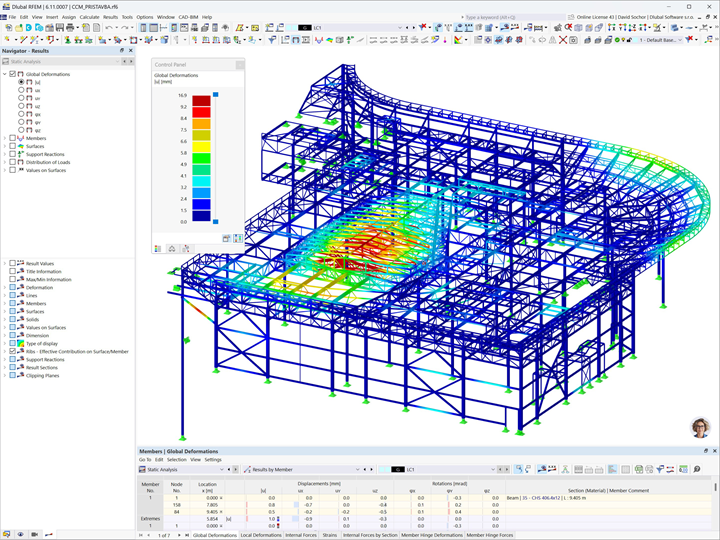

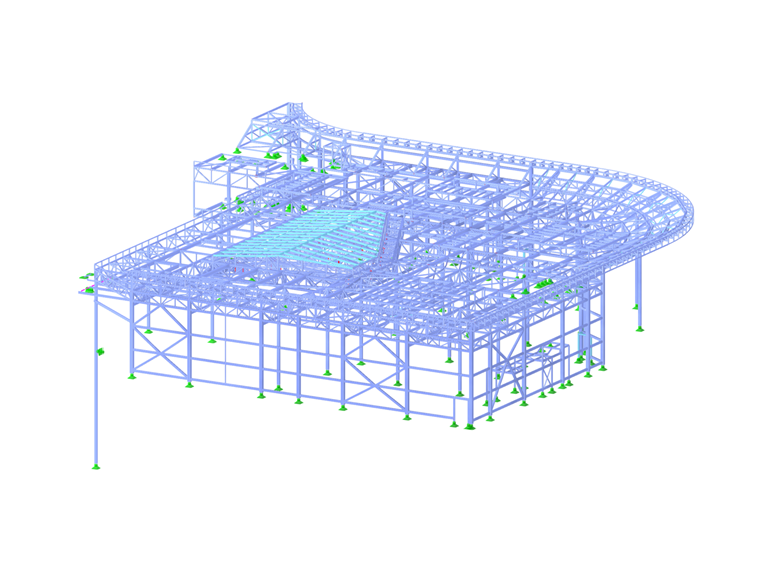

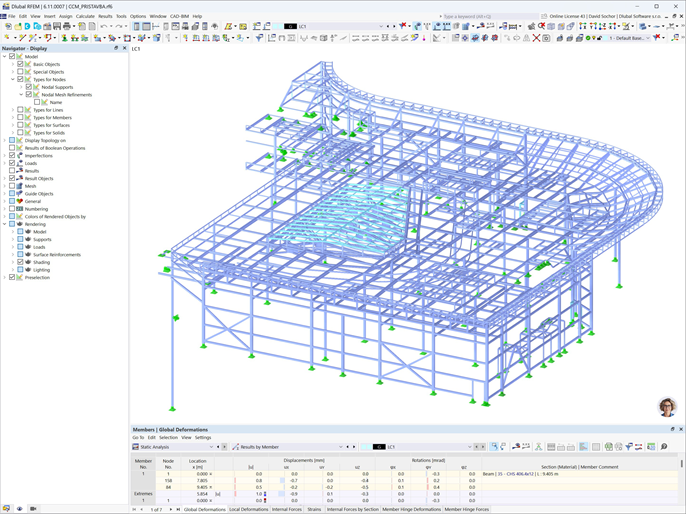

Analiza konstrukcji stalowej i ocena elementów stalowych zostały przeprowadzone w programie RFEM.
| Miejsce | Praga, dzielnica Praga 14 Czechy |
| Inwestor | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, Czechy |
| Architekt | Benoy |
| Rozwiązania konstrukcyjne projektu | OBERMEYER HELIKA a.s. Beranových 65, Praha 9 - Letňany Główny inżynier projektu: Ing. Roman Smida Architekt: Dipl. Arch. Tech. Fionn Curran Inżynier ds. konstrukcji: Ing. Josef Beneš, Ing. Jan Šnajdr |
