Westfield Černý Most – Ampliación de la esquina nororiental

129x

Anexo para centro comercial – Centro Černý Most

Sobre el proyecto

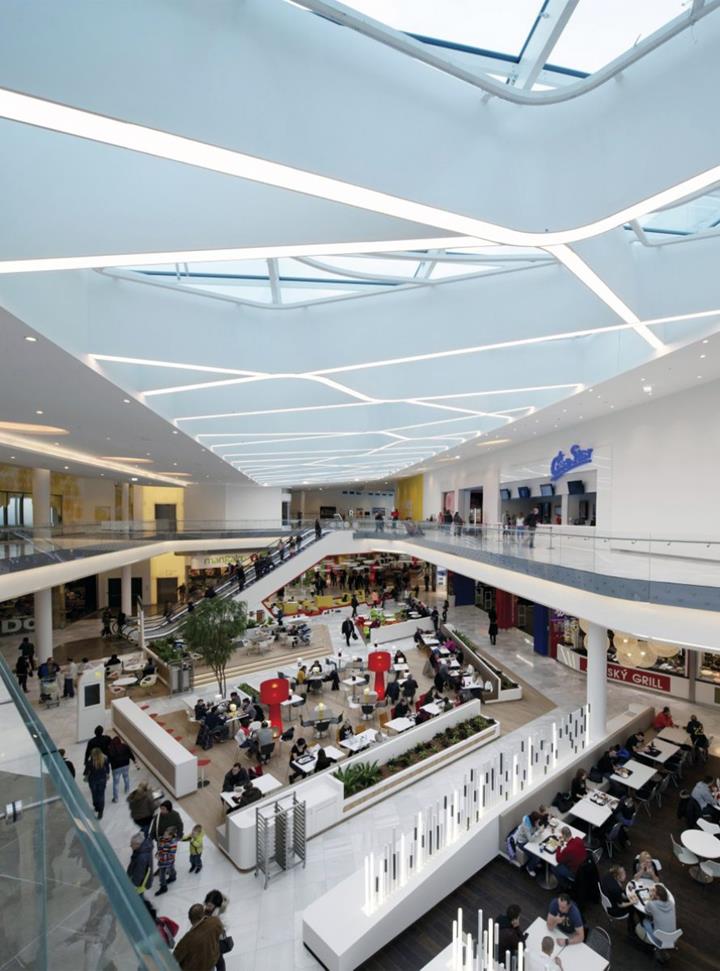

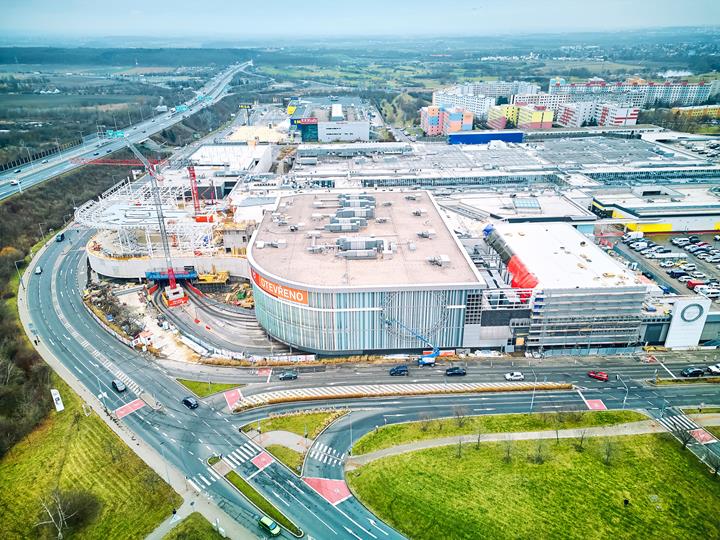

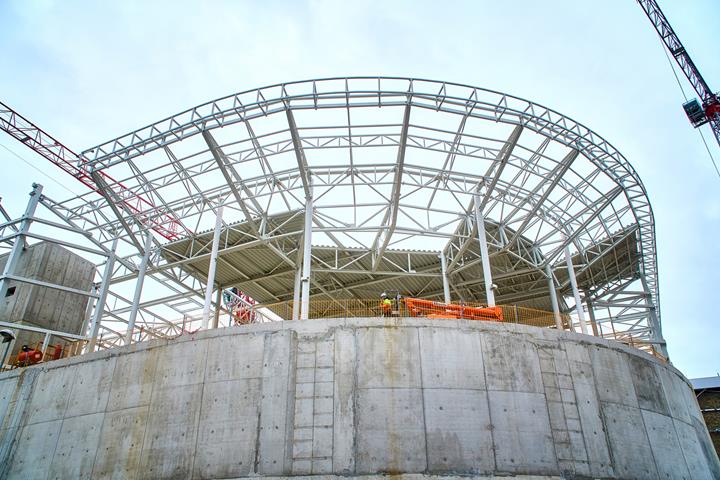

La expansión del centro comercial Westfield Černý Most incluye la ampliación de la esquina noreste del centro. La nueva construcción sirve para ampliar el espacio existente de la zona de comidas y forma un objeto cerrado. La estructura incluye un techo plano, un lucernario y un nivel intermedio. La altura total de la construcción alcanza el nivel +17,420, mientras que la estructura de acero se apoya en una nueva estructura de hormigón armado a nivel +6,150, con columnas oscilantes para asegurar el movimiento de dilatación entre el nuevo y el existente objeto.

Solución técnica estructural

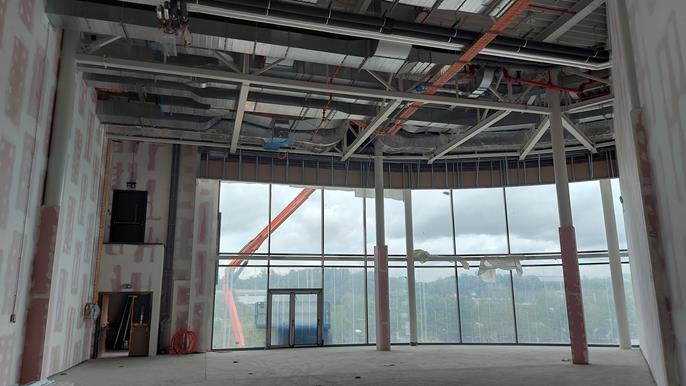

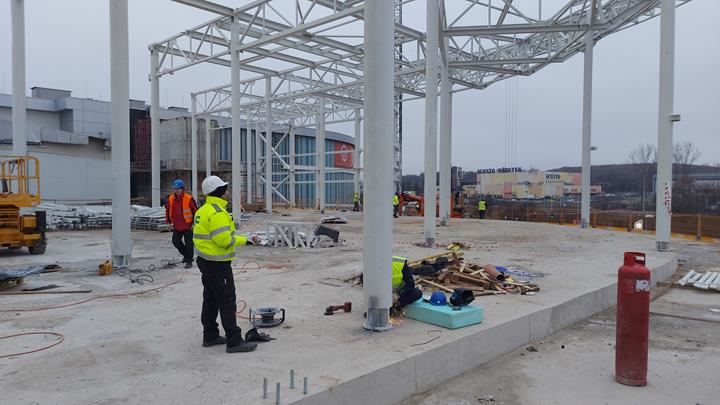

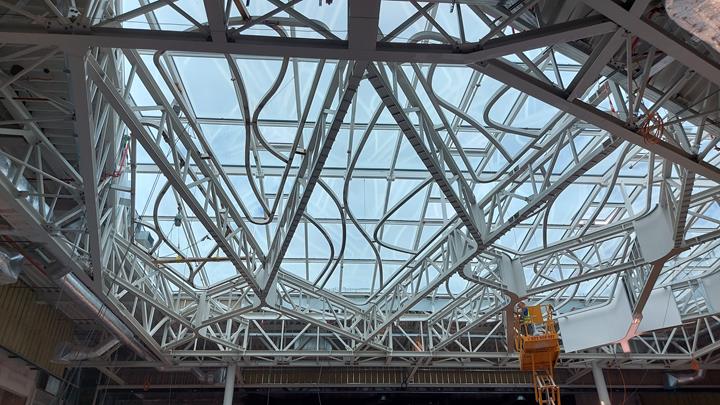

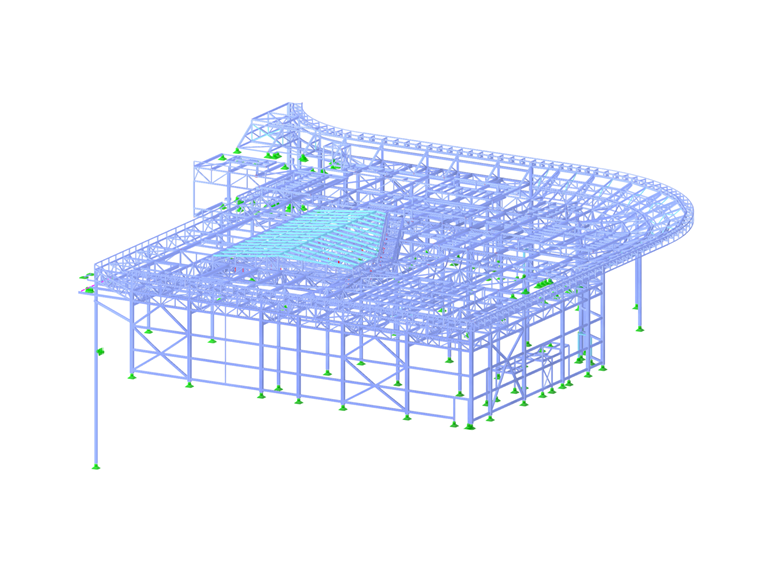

La estructura de la ampliación está compuesta por un sistema de acero, que incluye cerchas y correas de techo que forman el techo plano. En las vigas primarias de celosía se colocan vigas secundarias, correas y chapa trapezoidal TR150/280. En la parte noroeste del edificio hay un nivel intermedio con un sistema de soporte similar, incluyendo vigas de celosía y soleras IPE para soportar la losa de hormigón armado. La estructura del lucernario se resuelve como un techo a dos aguas enmarcado, anclado en las cerchas primarias de celosía. La fachada del edificio es una combinación de estructura maciza y acristalada, donde la parte acristalada tiene su propia estructura de soporte alojada en el techo de hormigón armado. El techo cuenta con una cornisa de acero para cubrir las unidades de ventilación. La rigidez de toda la estructura de acero está asegurada por un arriostramiento en el plano del techo y arriostramientos cruzados en las paredes de la fachada.

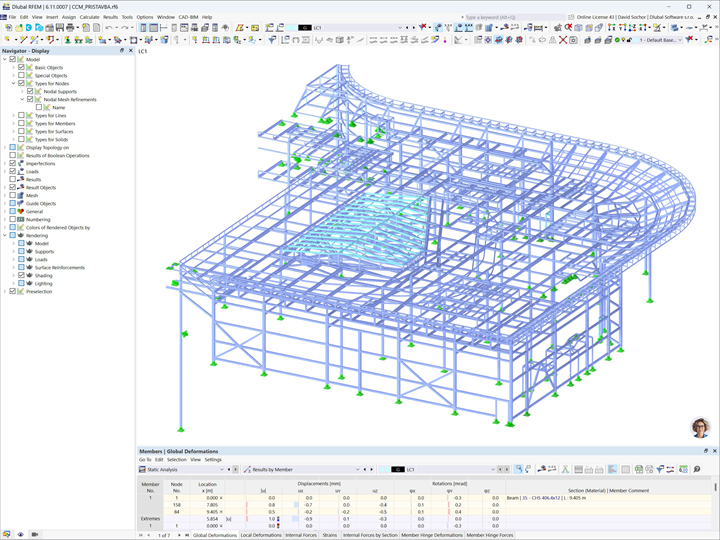

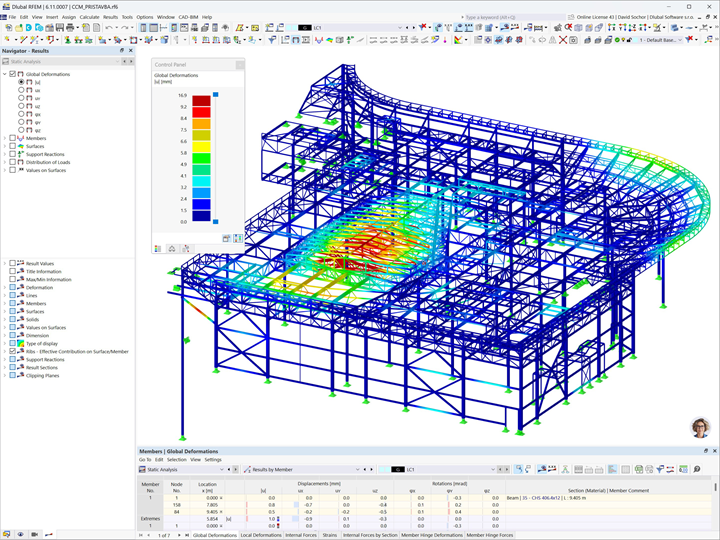

El análisis de la estructura de acero y la evaluación de los elementos de acero se realizaron en el programa RFEM.
