SUL PROGETTO
Parte del progetto di ampliamento del centro commerciale Westfield Černý Most include l'annessione dell'angolo nord-est del centro. La nuova costruzione è destinata ad ampliare lo spazio esistente per la ristorazione e costituisce un edificio chiuso. La struttura comprende un tetto piano, un lucernario e un piano inserito. L'altezza totale della costruzione raggiunge il livello +17,420, mentre la struttura in acciaio è posizionata su una nuova struttura in cemento armato al livello +6,150, con montanti oscillanti per garantire il movimento di dilatazione tra il nuovo e l'esistente fabbricato.
SOLUZIONE TECNICA COSTRUTTIVA

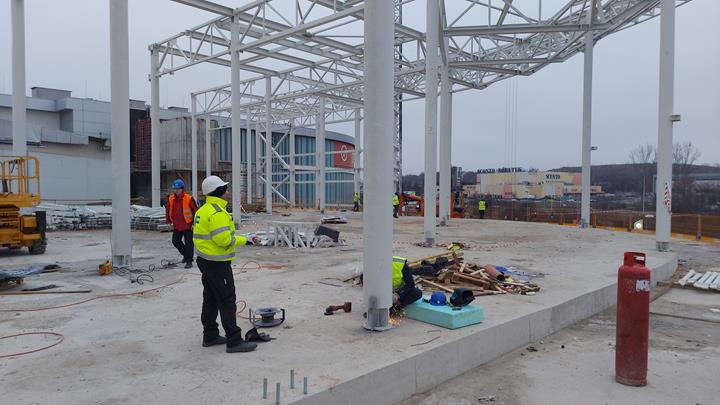

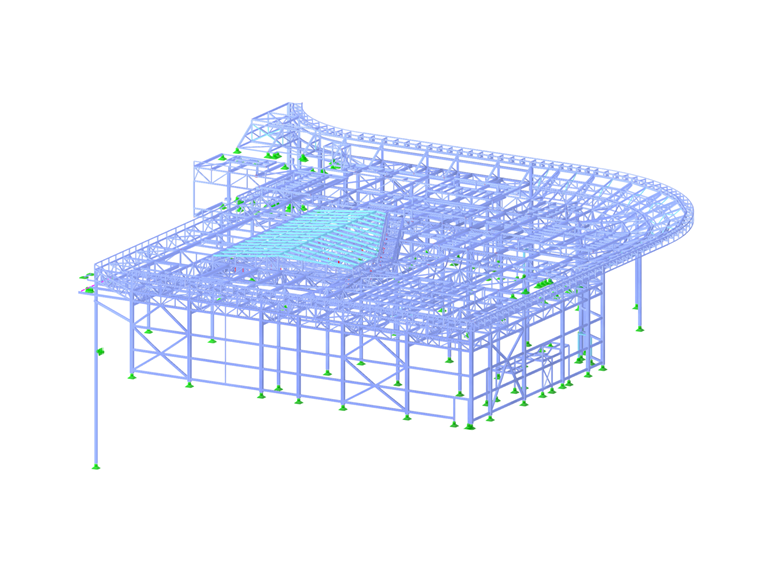

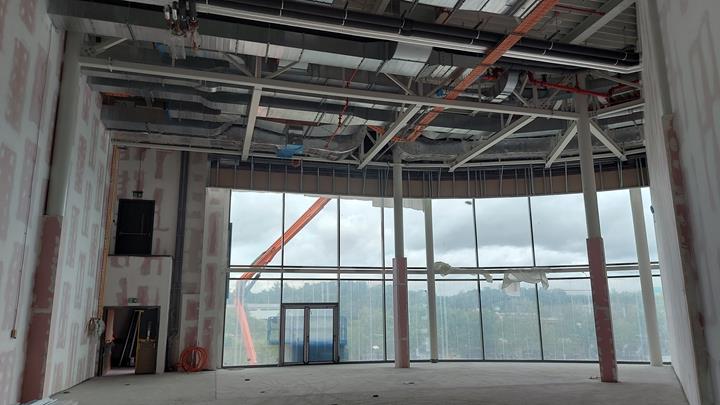

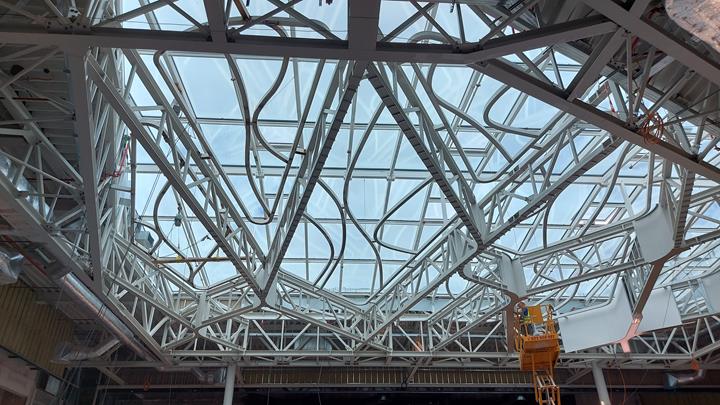

La struttura dell'annessione è costituita da un sistema in acciaio, che include travi reticolari e capriate del tetto, che creano un tetto piano. Sui travi reticolari primari sono posizionati i travi secondari, le capriate e la lamiera grecata TR150/280. Nella parte nord-ovest dell'edificio si trova un piano inserito con un sistema portante simile, compresi i travi reticolari e i travetti IPE per sostenere la lastra in cemento armato. La struttura del lucernario è realizzata come un tetto a falde a cornice, ancorato alle travi reticolari primarie. La facciata dell'edificio è una combinazione di struttura piena e vetrata, mentre la parte vetrata ha una propria struttura portante posizionata nel soffitto in cemento armato. Il tetto è dotato di un attico in acciaio per coprire le unità di ventilazione. La rigidità dell'intera struttura in acciaio è assicurata da controventi nel piano del tetto e controventi incrociati nelle pareti della facciata.

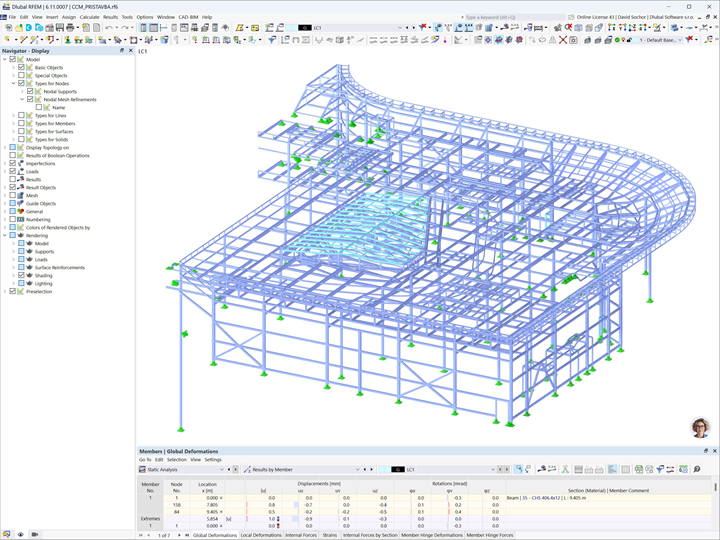

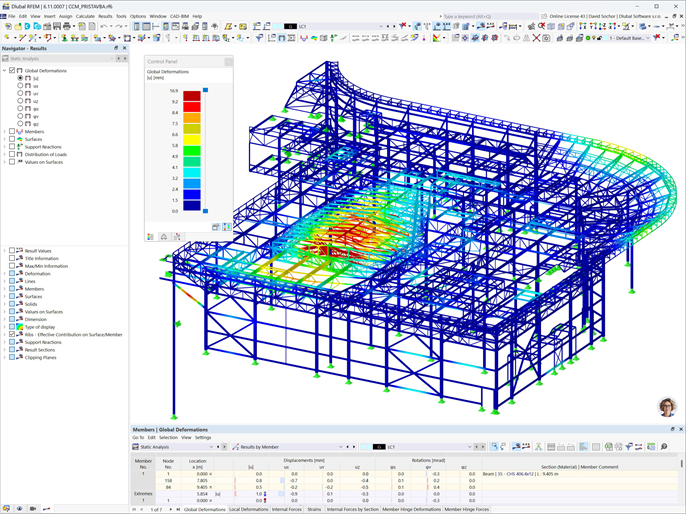

L'analisi della struttura in acciaio e la verifica degli elementi in acciaio sono state eseguite nel programma RFEM.
| Posizione | Praga, distretto Praha 14 - Repubblica Ceca |
| Commitente | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, Repubblica Ceca |
| Architetto | Benoy |
| Soluzione strutturale del progetto | Obermeyer Helika a.s. | Partner di progettazione |
