Über das Projekt

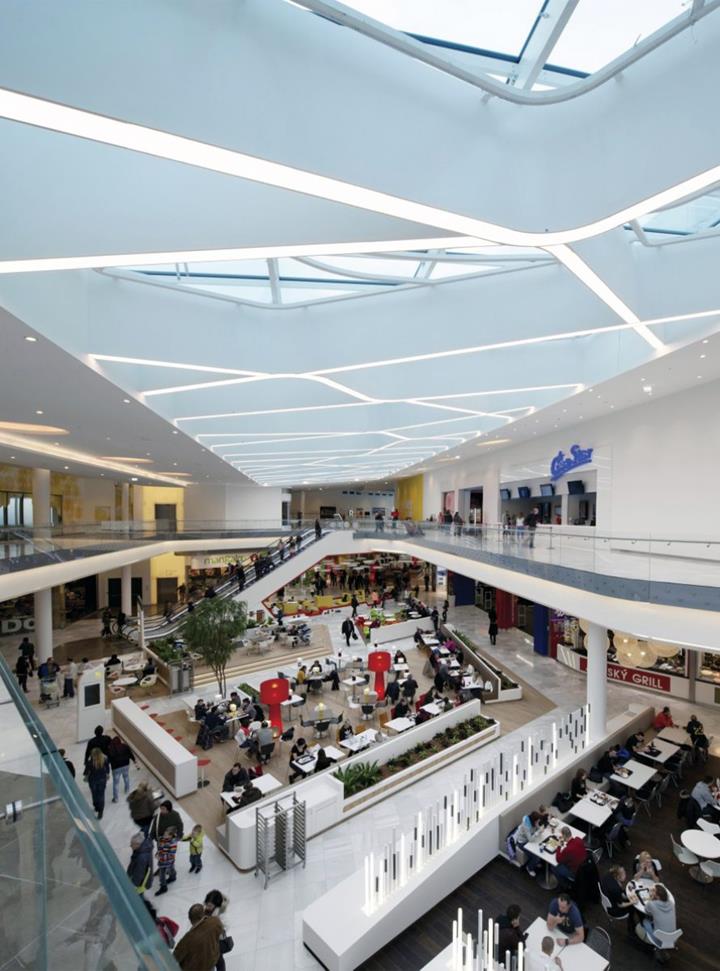

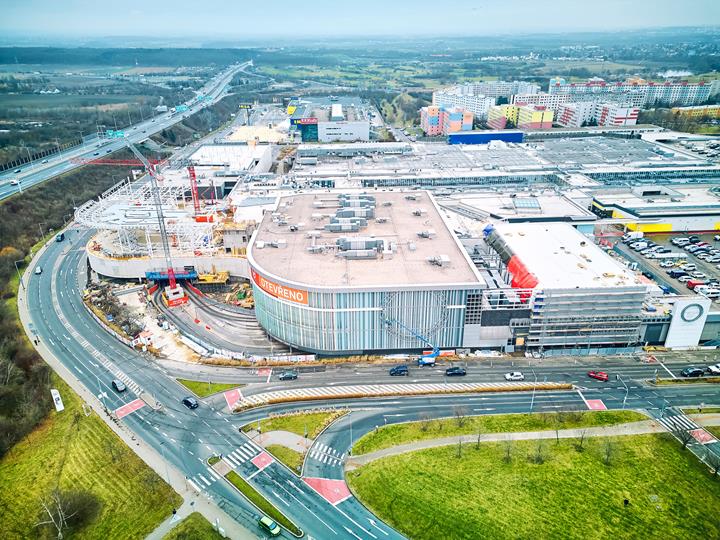

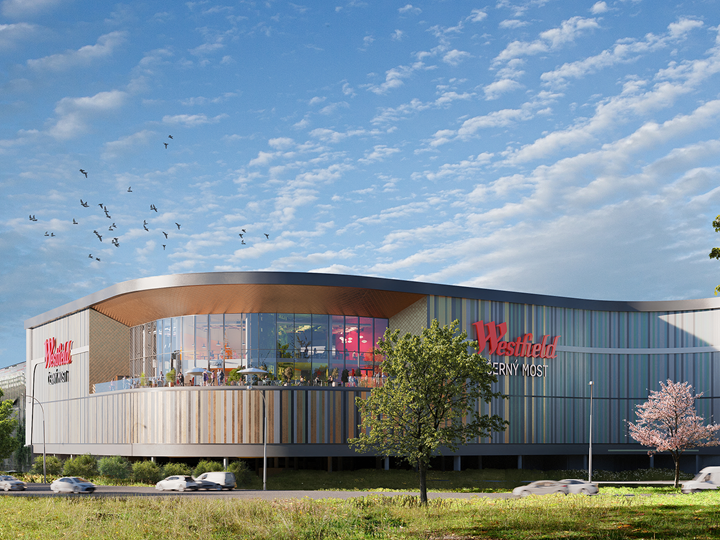

Das Projekt zur Erweiterung des Einkaufszentrums Westfield Černý Most sieht die Erweiterung der nordöstlichen Ecke des Gebäudes vor. Die neue, geschlossene Struktur erweitert den bestehenden Essbereich und umfasst ein Flachdach, ein Oberlicht sowie einen eingefügten Boden. Die Gesamthöhe des Bauwerks beträgt 17,420 m (57,152 ft). Die Stahlkonstruktion wird auf einer neuen Stahlbetonkonstruktion in einer Höhe von 6,150 m (20,177 ft) platziert. Pendellager sorgen für Dilatationsbewegungen zwischen dem neuen und dem bestehenden Gebäude.
Bautechnische Lösung

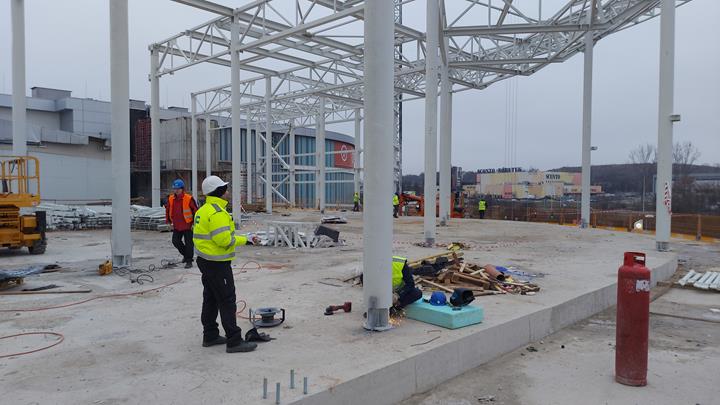

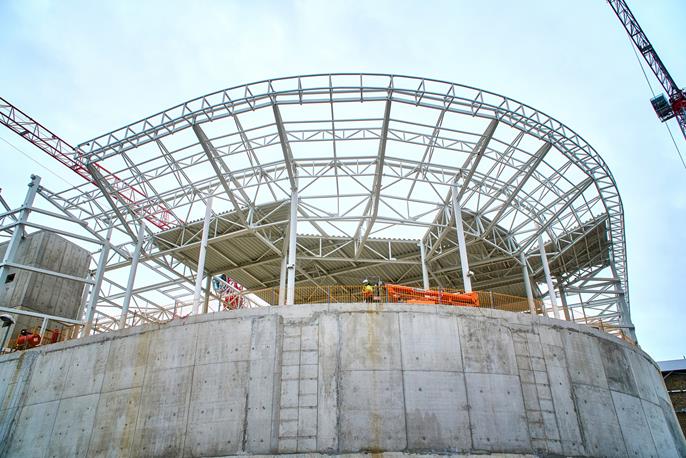

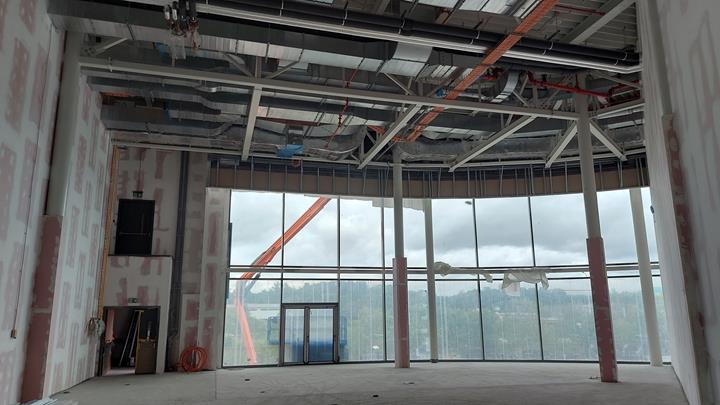

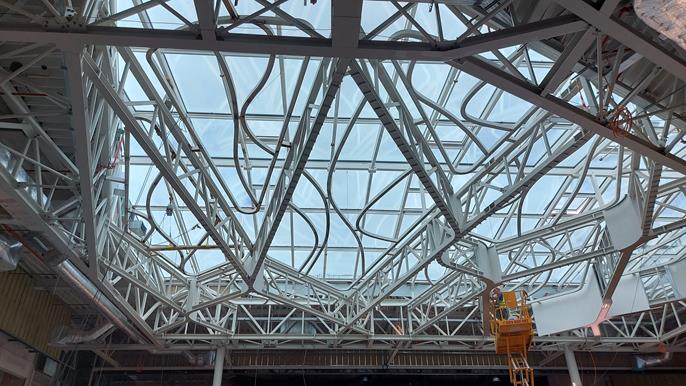

Die Struktur der Erweiterung besteht aus einem Stahlsystem mit Fachwerkträgern und Dachpfetten, welche ein Flachdach bilden. Auf den primären Fachwerkträgern sind Sekundärträger, Pfetten sowie TR150/280-Trapezbleche verlegt. Im nordwestlichen Teil des Gebäudes wurde ein eingefügter Boden mit einem ähnlichen Tragsystem installiert, das ebenfalls aus Fachwerkträgern und IPE-Balken zur Unterstützung der Stahlbetonplatte besteht. Die Oberlicht-Struktur ist als Satteldachrahmen konzipiert und an den primären Fachwerkträgern verankert. Die Fassade des Gebäudes ist eine Kombination aus massiven und verglasten Bauteilen. Der verglaste Teil verfügt über eine eigene Tragstruktur, die in die Stahlbetondecke eingebettet ist. Das Dach ist mit einem Stahldachboden ausgestattet, um die Klimaanlagen zu verdecken. Die Steifigkeit der gesamten Stahlstruktur wird durch Versteifungen in der Dachfläche sowie durch Querversteifungen in den Fassadenwänden gewährleistet.

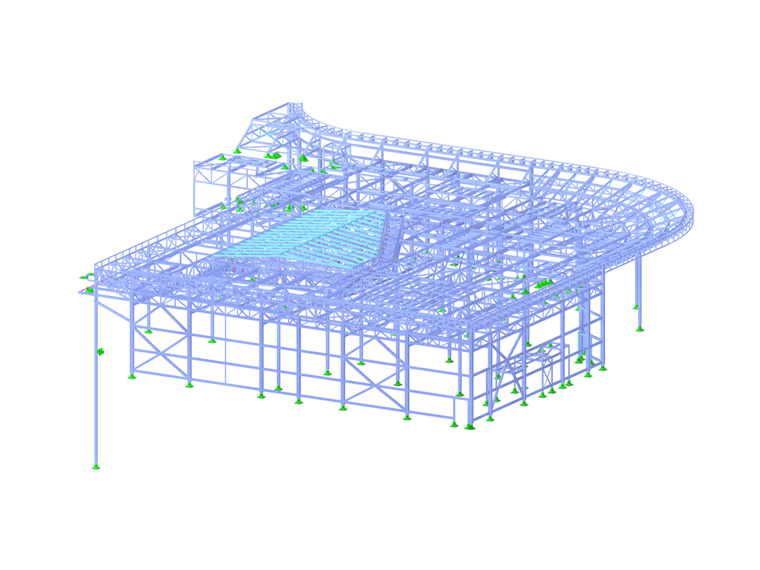

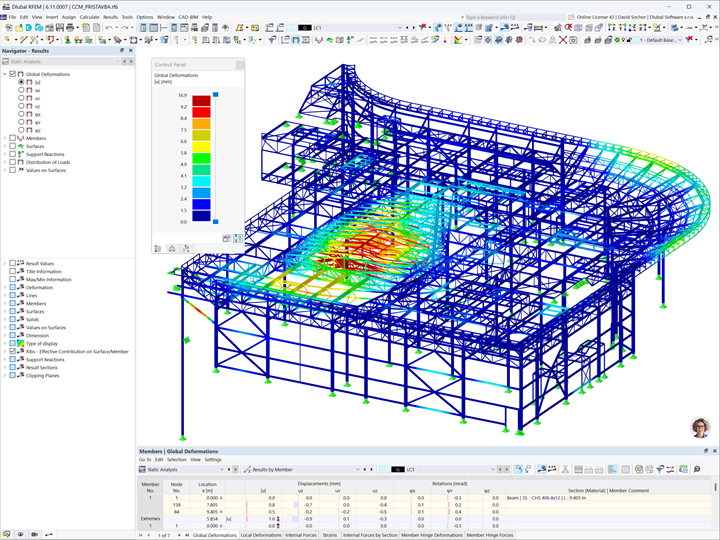

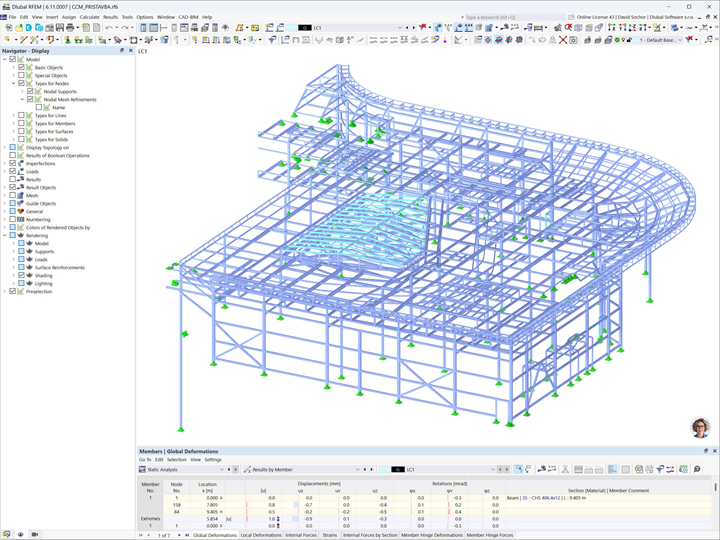

Die Analyse der Stahlkonstruktion und die Bemessung der Stahlelemente wurden im Programm RFEM erstellt.
| Ort | Prag, Stadtteil Prag 14 Tschechische Republik |
| Investor | CENTRUM ČERNÝ MOST s.r.o. Prag 1 – Neustadt, Tschechische Republik |
| Architekt | Benoy |
| Bauliche Lösung des Projekts | OBERMEYER HELIKA a.s. Beranových 65, Praha 9 - Letňany Projektleiter: Ing. Roman Smida Architekt: Dipl. Arch. Tech. Fionn Curran Statiker: Ing. Josef Beneš, Ing. Jan Šnajdr |
