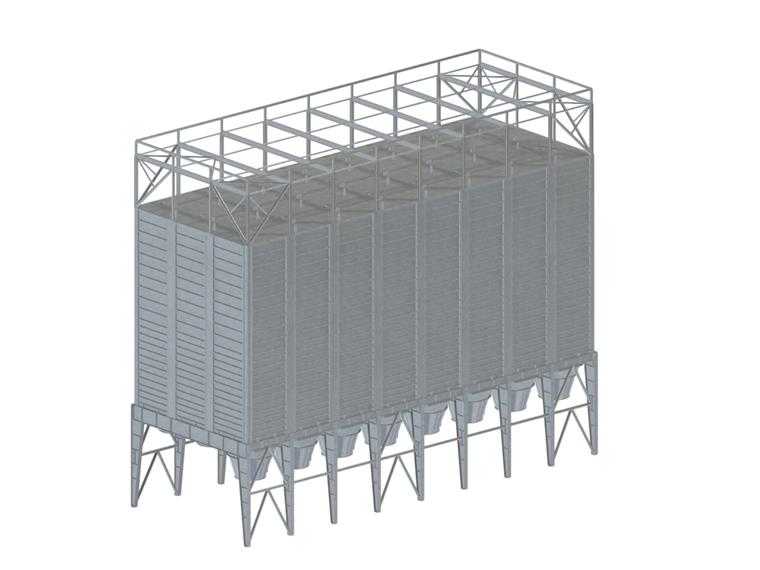

A farinha é transportada diretamente do moinho de grãos vizinho para os silos de aço. Esses silos abrigam células com uma dimensão de 3,75 x 3,75 m. Uma unidade comporta um volume de 160 m³. Com 24 unidades, isso resulta em um volume total de 3.836 m³. A altura total do edifício é de 25 m.

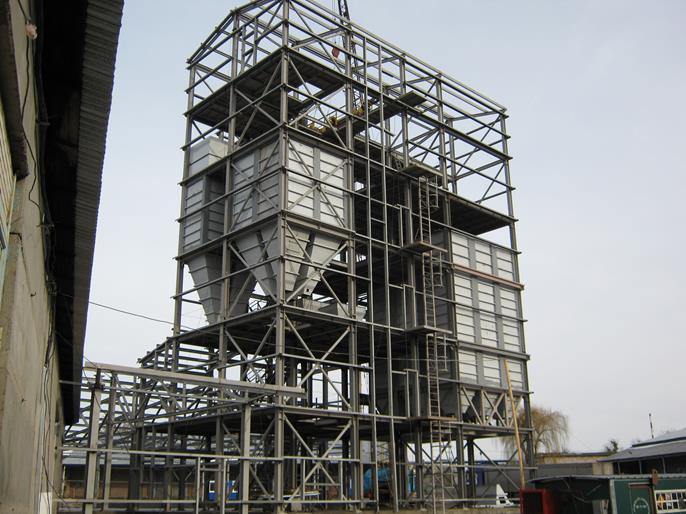

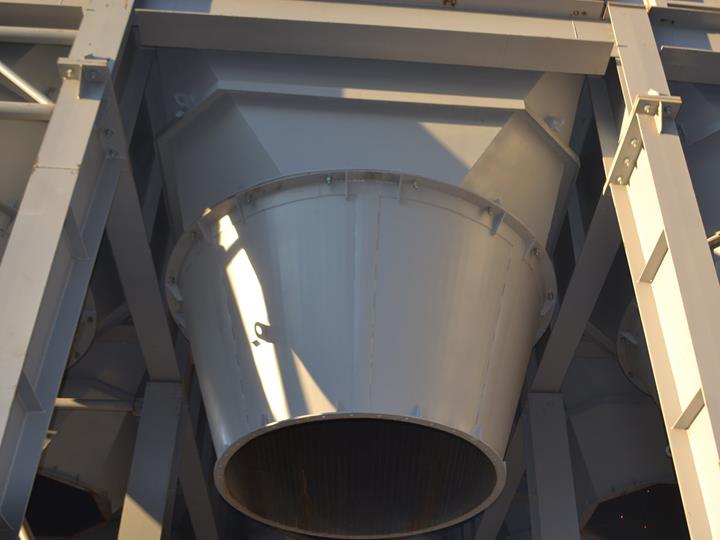

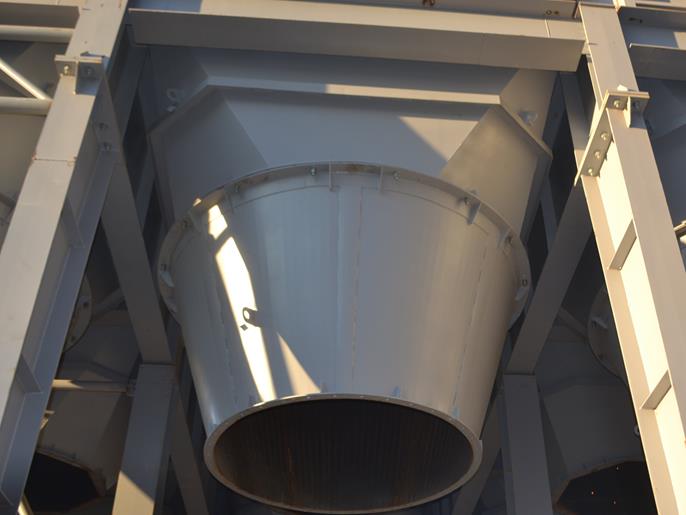

Ao lado do edifício está a instalação de moagem de farinha, que está sujeita a influências tecnológicas dinâmicas. Para evitar colapsos devido a vibrações, este bloco de contêiner é projetado como um edifício independente com um porão separado. Os cálculos mostram que essa construção é suficientemente estável e robusta, não necessitando de paredes treliçadas e reforços adicionais. Os painéis verticais dos contêineres são feitos de chapas frias com uma espessura de 4,0 mm (qualidade do aço S345), e os cones têm uma espessura de 6,0 mm (qualidade do aço S345).

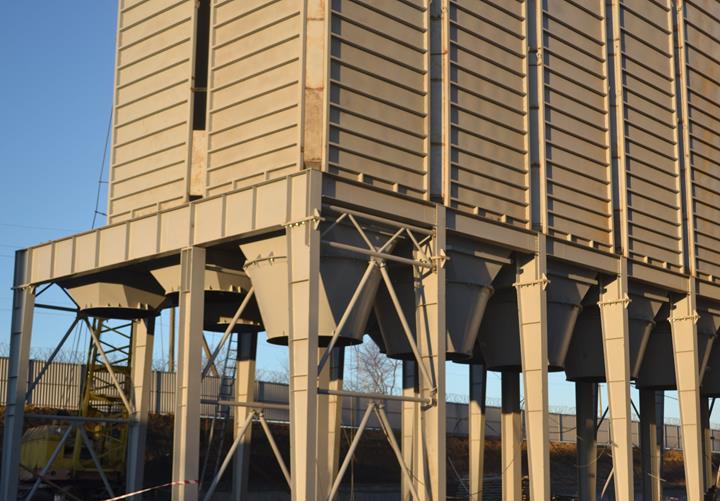

Graças às nervuras perfiladas da construção, os painéis externos podem ser facilmente isolados com isolamento mineral e chapa perfilada, não necessitando de sistemas de fachada adicionais.

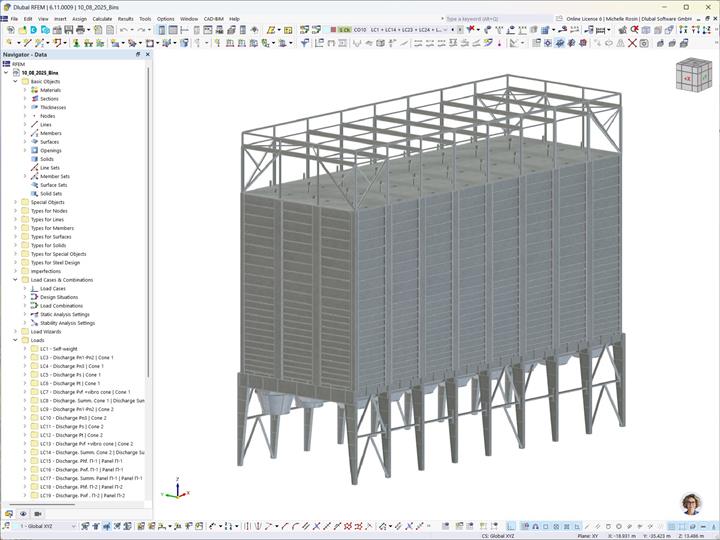

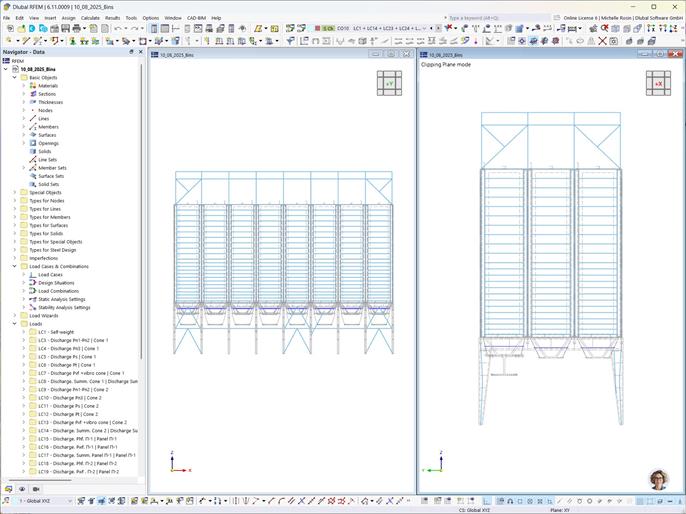

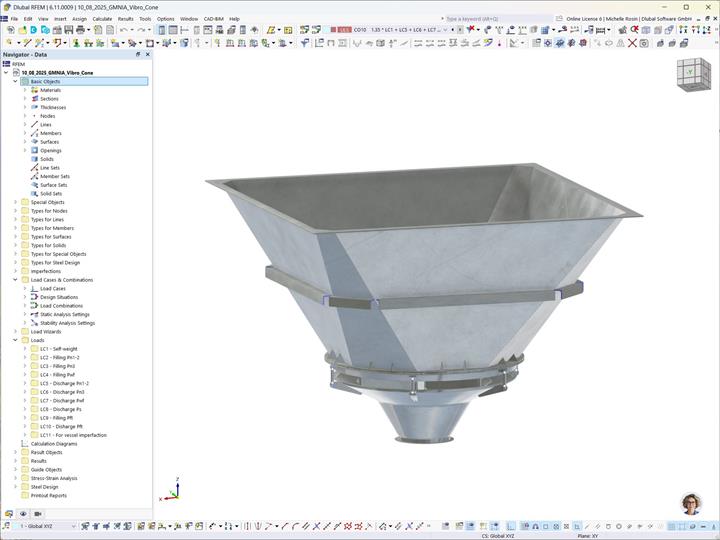

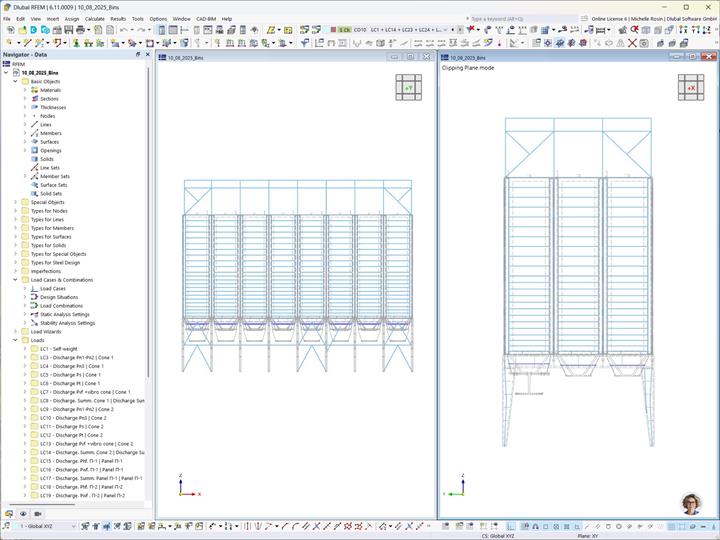

O cálculo foi realizado de acordo com a metodologia de análise GMNIA. Foram utilizados os Add-Ons de Comportamento de Material Não Linear, Análise Tensão-Deformação e Dimensionamento de Aço.
| Local | Ucrânia |
| Planeamento estrutural | PPVP KARKAS, Khmelnytskyi Ucrânia E-mail: [email protected] |
